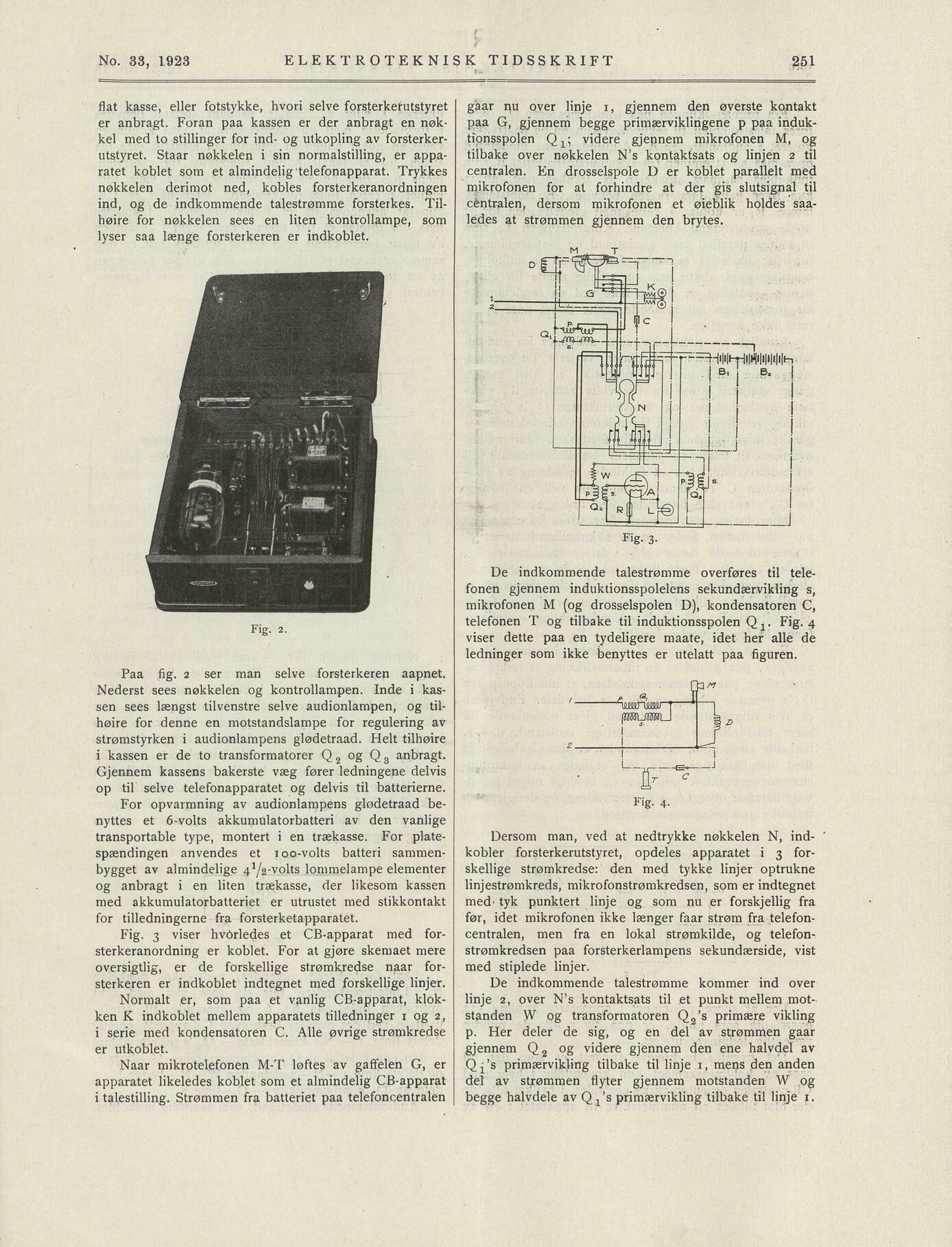

ELEKTROTEKNISK TIDSSKRIFT
No. 33, 1923
gaar nu over linje 1, gjennem den øverste kontakt
paa G, gjennem begge primærviklingene p paa induk
tionsspolen Q x ; videre gjennem mikrofonen M, og
tilbake over nøkkelen N’s kontaktsats og linjen 2 til
centralen. En drosselspole D er koblet parallelt med
mikrofonen for at forhindre at der gis slutsignal til
centralen, dersom mikrofonen et øieblik holdes saa
ledes at strømmen gjennem den brytes.
flat kasse, eller fotstykke, hvori selve forsterkerutstyret
er anbragt. Foran paa kassen er der anbragt en nøk
kel med to stillinger for ind- og utkopling av forsterker
utstyret. Staar nøkkelen i sin normalstilling, er appa
ratet koblet som et almindelig telefonapparat. Trykkes
nøkkelen derimot ned, kobles forsterkeranordningen
ind, og de indkommende talestrømme forsterkes. Til
høire for nøkkelen sees en liten kontrollampe, som
lyser saa længe forsterkeren er indkoblet.
De indkommende talestrømme overføres til tele
fonen gjennem induktionsspolelens sekundærvikling s,
mikrofonen M (og drosselspolen D), kondensatoren C,
telefonen T og tilbake til induktionsspolen Qj. Fig. 4
viser dette paa en tydeligere maate, idet her alle de
ledninger som ikke benyttes er utelatt paa figuren.
Paa fig. 2 ser man selve forsterkeren aapnet.
Nederst sees nøkkelen og kontrollampen. Inde i kas
sen sees længst tilvenstre selve audionlampen, og til
høire for denne en motstandslampe for regulering av
strømstyrken i audionlampens glødetraad. Helt tilhøire
i kassen er de to transformatorer Q 2 og Q 3 anbragt.
Gjennem kassens bakerste væg fører ledningene delvis
op til selve telefonapparatet og delvis til batterierne.
For opvarmning av audionlampens glødetraad be
nyttes et 6-volts akkumulatorbatteri av den vanlige
transportable type, montert i en trækasse. For plate
spændingen anvendes et 100-volts batteri sammen
bygget av almindelige 4Y2-VOUS lommelampe elementer
og anbragt i en liten trækasse, der likesom kassen
med akkumulatorbatteriet er utrustet med stikkontakt
for tilledningerne fra forsterketapparatet.
Dersom man, ved at nedtrykke nøkkelen N, ind
kobler forsterkerutstyret, opdeles apparatet i 3 for
skellige strømkredse: den med tykke linjer optrukne
linjestrømkreds, mikrofonstrømkredsen, som er indtegnet
med-tyk punktert linje og som nu er forskjellig fra
før, idet mikrofonen ikke længer faar strøm fra telefon
centralen, men fra en lokal strømkilde, og telefon
strømkredsen paa forsterkerlampens sekundærside, vist
med stiplede linjer.
Fig. 3 viser hvorledes et CB-apparat med for
sterkeranordning er koblet. For at gjøre skemaet mere
oversigtlig, er de forskellige strømkredse naar for
sterkeren er indkoblet indtegnet med forskellige linjer. Ue indkommende talestrømme kommer ind over
linje 2, over N’s kontaktsats til et punkt mellem mot
standen Wog transformatoren Q2 ’s primære vikling
p. Her deler de sig, og en del av strømmen gaar
gjennem Q 2 og videre gjennem den ene halvdel av
primærvikling tilbake til linje 1, mens den anden
del av strømmen flyter gjennem motstanden W og
begge halvdele primærvikling tilbake til linje 1.
Normalt er, som paa et vanlig CB-apparat, klok
ken K indkoblet mellem apparatets tilledninger 1 og 2,
i serie med kondensatoren C. Alle øvrige strømkredse
er utkoblet.
Naar mikrotelefonen M-T løftes av gaffelen G, er
apparatet likeledes koblet som et almindelig CB-apparat
i talestilling. Strømmen fra batteriet paa telefoncentralen
Fig- 3-
Fig. 2.
Fig. 4.
i—„ & J
IF c
251
II. a^^igi
p r I! nc !
0 f— r
j— J
‘ n\ "i
ir i I !
<> I l
i | i
t=É —H-—J
.jjlf3 i
i 1 Ly_ha L j
[3^
/ p «,
isMTimsri— i
(jrøjrøøiJ k D
. i U
i i
