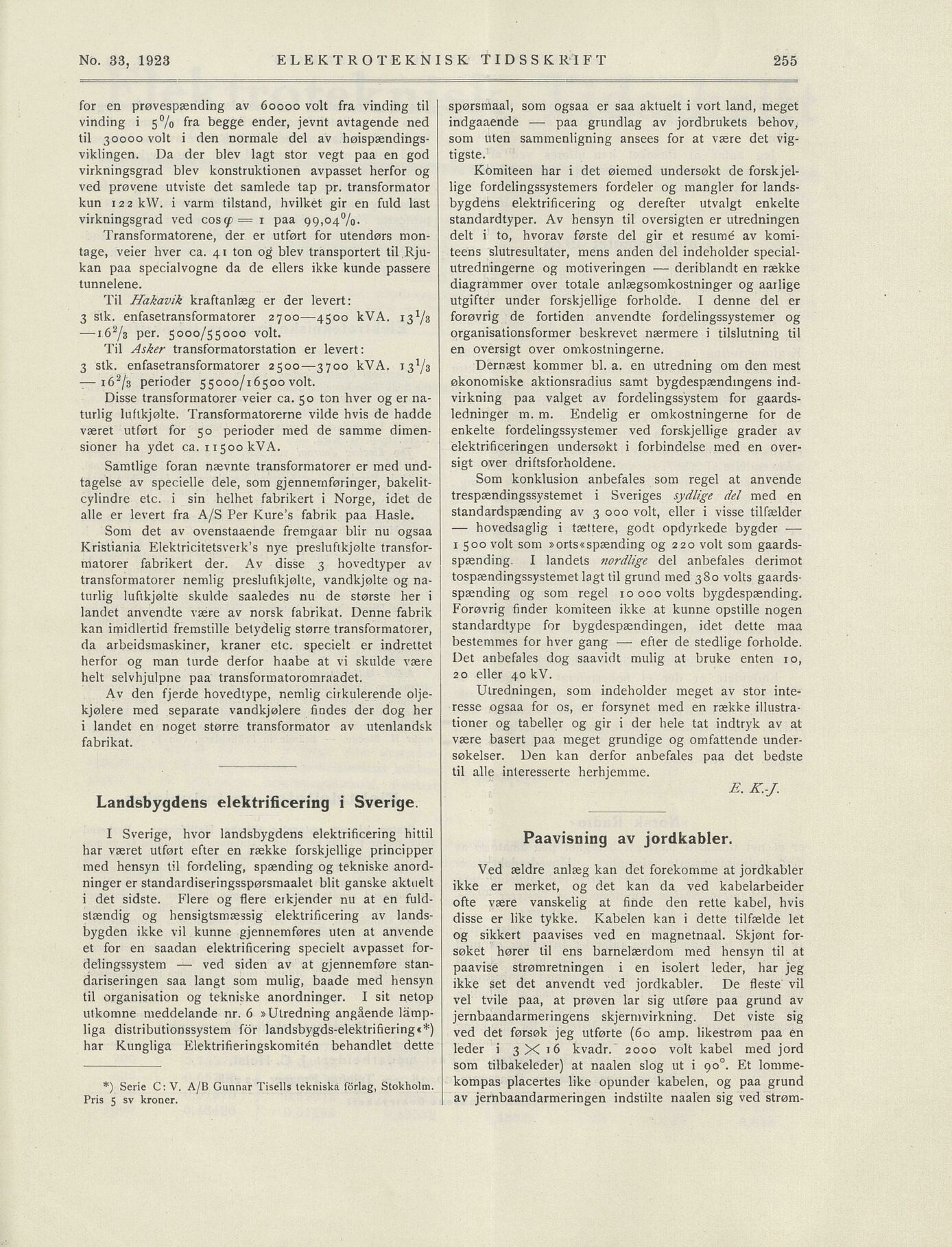

Full resolution (JPEG) - On this page / på denna sida - No. 33. 26. november 1923 - Sider ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Til Hakavik kraftanlæg er der levert:
3 stk. enfasetransformatorer 2700—4500 kVA. 13Y3
—16% per. 5000/55000 volt.
Til Asker transformatorstation er levert:
E. K.-J.
Landsbygdens elektrificering i Sverige.
Paavisning av jordkabler.
ELEKTROTEKNISK TIDSSKRIFT
No. 33, 1923
for en prøvespænding av 60000 volt fra vinding til
vinding i 5% fra begge ender, jevnt avtagende ned
til 30000 volt i den normale del av høispændings
viklingen. Da der blev lagt stor vegt paa en god
virkningsgrad blev konstruktionen avpasset herfor og
ved prøvene utviste det samlede tap pr. transformator
kun 122 kW. i varm tilstand, hvilket gir en fuld last
virkningsgrad ved cosy=i paa 99,04%.
spørsmaal, som ogsaa er saa aktuelt i vort land, meget
indgaaende paa grundlag av jordbrukets behov,
som uten sammenligning ansees for at være det vig
tigste.
Komiteen har i det øieraed undersøkt de forskjel
lige fordelingssystemers fordeler og mangler for lands
bygdens elektrificering og derefter utvalgt enkelte
standardtyper. Av hensyn til oversigten er utredningen
delt i to, hvorav første del gir et resumé av korai
teens slutresultater, mens anden del indeholder special
utredningerne og motiveringen deriblandt en række
diagrammer over totale anlægsomkostninger og aarlige
utgifter under forskjellige forholde. I denne del er
forøvrig de fortiden anvendte fordelingssystemer og
organisationsformer beskrevet nærrnere i tilslutning til
en oversigt over omkostningerne.
Transforraatorene, der er utført for utendørs mon
tage, veier hver ca. 41 ton og blev transportert til Rju
kan paa specialvogne da de ellers ikke kunde passere
tunnelene.
3 stk. enfasetransformatorer 2500 —3700 kVA. 13%
-—16 2/s perioder 55000/16500 volt.
Disse transformatorer veier ca. 50 ton hver og er na
turlig luftkjølte. Transformatorerne vilde hvis de hadde
været utført for 50 perioder med de samme dimen
sioner ha ydet ca. nsookVA.
Dernæst kommer bl. a. en utredning om den mest
økonomiske aktionsradius samt bygdespændmgens ind
virkning paa valget av fordelingssystem for gaards
ledninger m. m. Endelig er omkostningerne for de
enkelte fordelingssystemer ved forskjellige grader av
elektrificeringen undersøkt i forbindelse med en over
sigt over driftsforholdene.
Samtlige foran nævnte transformatorer er med und
tagelse av specielle dele, som gjennernføringer, bakelit
cylindre etc. i sin helhet fabrikert i Norge, idet de
alle er levert fra A/S Per Kure’s fabrik paa Hasle.
Som konklusion anbefales som regel at anvende
trespændingssystemet i Sveriges sydlige del med en
standardspænding av 3 000 volt, eller i visse tilfælder
hovedsaglig i tættere, godt opdyrkede bygder
1 500 volt som »orts«spænding og 220 volt som gaards
spænding. I landets nordlige del anbefales derimot
tospændingssystemet lagt til grund med 3SO volts gaards
spænding og som regel 10 000 volts bygdespænding.
Forøvrig finder komiteen ikke at kunne opstille nogen
standardtype for bygdespændingen, idet dette maa
bestemraes for hver gang efter de stedlige forholde.
Det anbefales dog saavidt mulig at bruke enten 10,
20 eller 40 kV.
Som det av ovenstaaende fremgaar blir nu ogsaa
Kristiania nye presluftkjølte transfor
matorer fabrikert der. Av disse 3 hovedtyper av
transformatorer nemlig presluftkjølte, vandkjølte og na
turlig luftkjølte skulde saaledes nu de største her i
landet anvendte være av norsk fabrikat. Denne fabrik
kan imidlertid fremstille betydelig større transformatorer,
da arbeidsmaskiner, kraner etc. specielt er indrettet
herfor og man turde derfor haabe at vi skulde være
helt selvhjulpne paa transformatoromraadet.
Utredningen, som indeholder meget av stor inte
resse ogsaa for os, er forsynet med en række illustra
tioner og tabeller og gir i der hele tat indtryk av at
være basert paa meget grundige og omfattende under
søkelser. Den kan derfor anbefales paa det bedste
til alle interesserte herhjemme.
Av den fjerde hovedtype, nemlig cirkulerende olje
kjølere med separate vandkjølere fiudes der dog her
i landet en noget større transformator av utenlandsk
fabrikat.
I Sverige, hvor landsbygdens elektrificering hittil
har været utført efter en række forskjellige principper
med hensyn til fordeling, spænding og tekniske anord
ninger er standardiseringsspørsmaalet blit ganske aktuelt
i det sidste. Flere og flere eikjender nu at en fuld
stændig og hensigtsmæssig elektrificering av lands
bygden ikke vil kunne gjennemføres uten at anvende
et for en saadan elektrificering specielt avpasset for
delingssystem ved siden av at gjennemføre stan
dariseringen saa langt som mulig, baade med hensyn
til organisation og tekniske anordninger, I sit netop
utkomne meddelande nr. 6 »Utredning angående lämp
liga distributionssystem för landsbygds-elektrifiering**)
har Kungliga Elektrifieringskomitén behandlet dette
Ved ældre anlæg kan det forekomme at jordkabler
ikke er merket, og det kan da ved kabelarbeider
ofte være vanskelig at finde den rette kabel, hvis
disse er like tykke. Kabelen kan i dette tilfælde let
og sikkert paavises ved en magnetnaal. Skjønt for
søket hører til ens barnelærdom med hensyn til at
paavise strømretningen i en isolert leder, har jeg
ikke set det anvendt ved jordkabler. De fleste vil
vel tvile paa, at prøven lar sig utføre paa grund av
jernbaandarmeringens skjermvirkning. Det viste sig
ved det førsøk jeg utførte (60 amp. likestrøm paa en
leder i 3X16 kvadr. 2000 volt kabel med jord
som tilbakeleder) at naalen slog ut i 90°. Et lomme
kompas placertes like opunder kabelen, og paa grund
av jernbaandarmeringen indstilte naalen sig ved strøm-
*) Serie C: V. A/B Gunnar Tisells tekniska förlag, Stokholm.
Pris 5 sv kröner.
