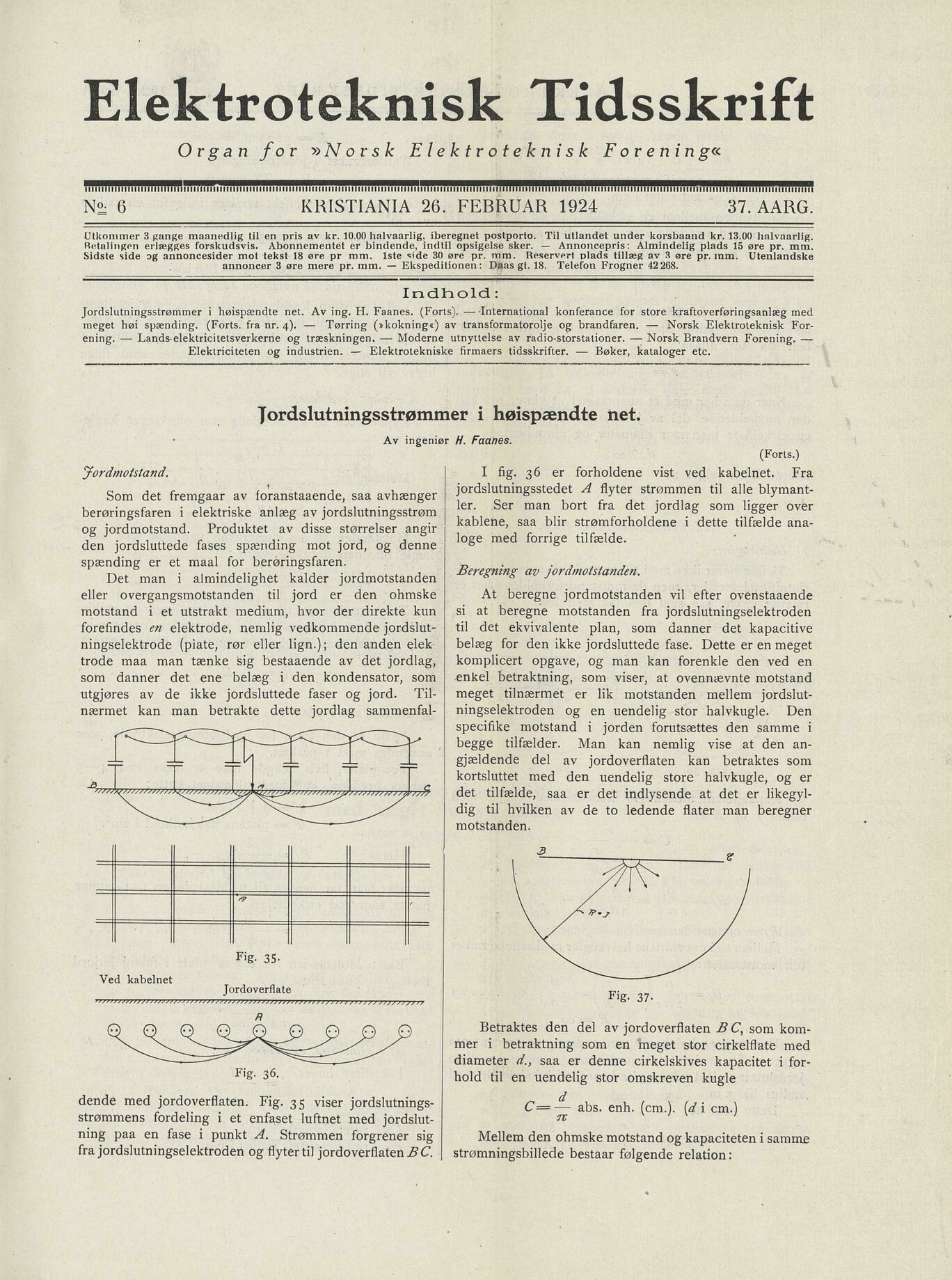

Elektroteknisk Tidsskrift
Organ for »Norsk Elektroteknisk Förenings
111111111111II111111
111111111111111111111111111II111111111111111111111111111111111111111111111111111II11111111111111 1111111111111111II11111
KRISTIANIA 26. FERRUAR 1924 37. AARG.
Utkommer 3 gange maanedlig til en pris av kr. 10.00 halvaarlig, iberegnet postporto. Til utlandet under korsbaand kr. 13.00 halvaarlig.
Retalingen eriægges forskudsvis. Abonnementet er bindende, indlil opsigelse sker. — Annoncepris: Almindelig plads 15 øre pr. mm.
Sidsle side og annoncesider mot tekst 18 øre pr mm. Isle side 30 øre pr. mm. Reservert plads tillæg av 3 øre pr. mm. Utenlandske
annoncer 3 øre mere pi-, mm. — Ekspeditionen; Daas gt. 18. Telefon Frogner 42 268.
Indhold :
Jordslutningsstrømmer i høispændte net. Av ing. H. Faanes. (Forts). International konferance for store kraftoverføringsanlæg med
meget høi spænding. (Forts, fra nr. 4). — Tørring (»kokning») av transformatorolje og brandfaren. — Norsk Elektroteknisk För
ening. — Lands elektricitetsverkerne og træskningen. — Moderne utnyltelse av radio-storstationer. — Norsk Brandvern Förening. —
Elektriciteten og industrien. — Elektrotekniske firmaers tidsskrifter. — Bøker, kataloger etc.
i høispændte net.
Tordslutningsstrømmer
H. Faanes.
Av ingeniør
(Forts.)
Jordmotstand. I fig. 36 er forholdene vist ved kabelnet. Fra
jordslutningsstedet A flyter strømmen til alle blymant
ler. Ser man bort fra det jordlag som ligger over
kablene, saa blir strømforholdene i dette tilfælde ana
loge med forrige tilfælde.
f
Som det fremgaar av foranstaaende, saa avhænger
berøringsfaren i elektriske anlæg av jordslutningsstrøm
og jordmotstand. Produktet av disse størrelser angir
den jordsluttede fases spænding mot jord, og denne
spænding er et maal for berøringsfaren.
Beregning av jordmotstanden.
Det man i almindelighet kalder jordmotstanden
eller overgangsmotstanden til jord er den ohmske
motstand i et utstrakt medium, hvor der direkte kun
forefindes en elektrode, nemlig vedkommende jordslut
ningselektrode (plate, rør eller lign.); den anden elek
trode maa man tænke sig bestaaende av det jordlag,
som danner det ene belæg i den kondensator, som
utgjøres av de ikke jordsluttede faser og jord. Til
nærmet kan man betrakte dette jordlag sammenfal-
At beregne jordmotstanden vil efter ovenstaaende
si at beregne motstanden fra jordslutningselektroden
til det ekvivalente plan, som danner det kapacitive
belæg for den ikke jordsluttede fase. Dette er en meget
komplicert opgave, og man kan forenkle den ved en
enkel betraktning, som viser, at ovennævnte motstand
meget tilnærmet er lik motstanden mellem jordslut
ningselektroden og en uendelig stor halvkugle. Den
specifike motstand i jorden forutsættes den samme i
begge tilfælder. Man kan nemlig vise at den an
gjældende del av jordoverflaten kan betraktes som
kortsluttet med den uendelig store halvkugle, og er
det tilfælde, saa er det indlysende at det er likegyl
dig til hvilken av de to ledende flater man beregner
motstanden.
Betraktes den del av jordoverflaten BC, som kom
mer i betraktning som en meget stor cirkelflate med
diameter d., saa er denne cirkelskives kapacitet i for
hold til en uendelig stor omskreven kugle
d
C= — abs. enh. (cm.). (d i cm.)
dende med jordoverflaten. Fig. 35 viser jordslutnings
strømmens fordeling i et enfaset luftnet med jordslut
ning paa en fase i punkt A. Strømmen forgrener sig
fra jordslutningselektroden og flyter til jordoverflaten B C.
Mellem den ohmske motstand og kapaciteten i samme
strømningsbillede bestaar følgende relation :
Jordoverflate
Ved kabelnet
Fig. 35-
Fig. 37-
Fig. 36.
-fl I ’ n c
3 g.
