(Sluites.)

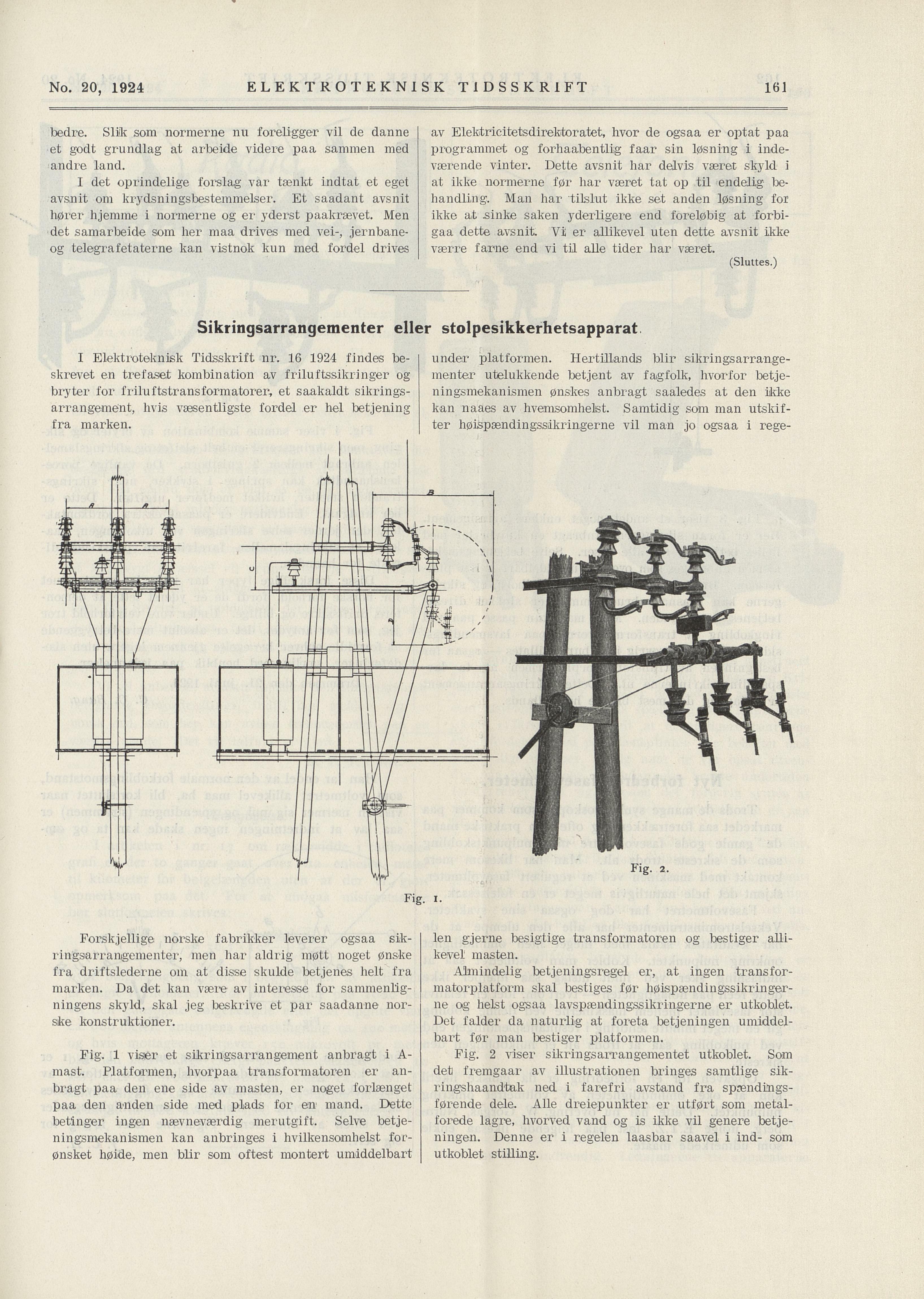

No. 20, 1924 ELEKTROTEKNISK TIDSSKRIFT
bedre. Slik som normerne nu föreligger vil de danne
et godt grundlag at arbeide videre paa sammen med
andre land.
av Elektricitetsdirebtoratet, hvor de ogsaa er optat paa
programmet og forhaabentlig faar sin løsning i inde
værende vinter. Dette avsnit har delvis været skyld i
at ikke normerne før har været tat op til endelig be
handling. Man har tilslut ikke set anden løsning for
ikke a,t sinke saken yderligere end foreløbig at forbi
gaa dette avsnit. Vi er allikevel uten dette avsnit ikke
værre farne end vi til alle tider har været.
I det oprindelige forslag var tænkt indtat et eget
avsnit om krydsningsbestemmelser. Et saadant avsnit
hører hjemme i normerne og er yderst paakrævet. Men
det samarbeide som her maa drives med vei-, jernbane
og telegrafetaterne kan vistnok kun med fordel drives
Sikringsarrangementer eller stolpesikkerhetsapparat
I Elektroteknisk Tidsskrift nr. 16 1924 findes be
skrevet en trefaset kombination av friluftssikringer og
bryter for friluftstransformatorer, et saakaldt sikrings
arrangement, hvis væsentligste fordel er hel betjening
fra marken.
under platformen. Hertillands blir sikringsarrange
menter utelukkende betjent av fagfolk, hvorfor betje
ningsmekanismen ønskes anbragt saaledes at den ikke
kan naaes av hvemsomhelst. Samtidig som man utskif
ter høispændingssikringerne vil man jo ogsaa i rege-
len gjerne besigtige transformatoren og bestiger alli
kevel masten.
Forskjellige norske fabrikker leverer ogsaa sik
ringsarranigementer, men har aldrig møtt noget ønske
fra driftslederne om at disse skulde betjenes helt fra
marken. Da det kan være av interesse for sammenlig
ningens skyld, skal jeg beskrive et par saadanne nor
ske konstruktioner.
Almindelig betjeningsregel er, at ingen transfor
matorplatform skal bestiges før høispændingssikringer
ne og helst ogsaa lavspændingssikringerne er utkoblet.
Det falder da naturlig at foreta betjeningen umiddel
bart før man bestiger platformen.
Fig. 2 viser sikringsarrangementet utkoblet. Som
det fremgaar av illustrationen bringes samtlige sik
ringshaandtak ned i farefri avstand fra spændings
førende dele. Alle dreiepunkter er utført som metal
forede lagre, hvorved vand og is ikke vil genere betje
ningen. Denne er i regelen laasbar saavel i ind- som
utkoblet stilling.
Fig. 1 viser et sikringsarrangement anbragt i A
mast. Platformen, hvorpaa transformatoren er an
bragt paa den ene side av masten, er noget forlænget
paa den anden side med plads for en mand. Dette
betinger ingen nævneværdig merutgift. Selve betje
ningsmekanismen kan anbringes i hvilkensomhelst for
ønsket høide, men blir som oftest montert umiddelbart
161
I ILI *’£• 2#
Fig. i.
