ELEKTROTEKNISK TIDSSKRIFT 1924, No. 22
ding. Ellers anvendes Western Electric Co. ved
mindre og ikke decentraliserte centralsystemer 24 volt
med sit vanlige transformator-transmissionssystem.
av feil paa lysnettet. For at undgaa at centralens væl
germaskineri stanser naar bynettets strøm forsvinder,
er der installert to motorgeneratorer, der automatisk
kobles over paa 48 volts-batteriet og frembringer 230
volts trefaset vekselstrøm.
Forøvrig har systemet de vanlige kjendte anordnin
ger og træk, f. eks. automatisk opsøkning av forbindel
seslinjer til «privatcentraler», saaledes at disse kun be
høver et enkelt nummer (samlenummer) i katalogen.
Fremdeles tillåter systemet direkte strømlevering fra
hovedcentralens batteri til privatcentralerne ved hjælp
av kondensator i privatcentralen, eller ogsaa at et litet
akkumulatorbatteri i privatcentralen «flyter» paa ho
vedcentralens batteri.
Stølende op til dynamorummet er centralens appa
rattavle for kraftanlægget. Den er av sort skifer med
alt apparatutstyr av kobber. Der forefindes et
koraplet sæt av maale- og kontrolapparater for hver av
generatorerne, ringemaskinerne o.s.v. Spændingsregu
leringen, d. v. s. ind- og utkobling av motsprendings
cellerne sker ved hjælp av to automatiske cellekoblere.
Motorgeneratorerne er bygget saaledes at de kan levere
strøm direkte til centralen — saavel for talen som for
signaleringen m. v. — med batteriet parallelkoblet. En
dæmpespole er indsat i ledningen til den negative samle
skinne. (Se forøvrig «Likestrømsgeneratorer for tele
fondrlft», i Elektroteknisk Tidsskrift nr. 13, s. 107,
1924).
Systemet tillåter bruk av de vanlige apparatkombi
nationer hos abonnenterne, og kan drives sammen baa
de med manuelle og automatiske privatcentraler. Sam
trafikken med rikstelefonen kan ske enten automatisk el
ler ved manuel opsætning av rikstelefonsamtalerne.
For central Centrum, der har en sterk rikstelefon trafik,
har beregningerne vist, at den manuelle opsætning av
rikstelefonsamtalerne blir fordeiagtigst i økonomisk
henseende, mens der for perifericentralernes vedkom
mende, hvor rikstelefontrafikken er svak, blir billigst
at formidle den automatisk.
Nærmest kraftanlægget følger to specialbord for
feilprøvning. Disse er anordnet saaledes at der med
størst mulig hurtighet og fornøden grad av sikkerhec
kan utføres alle de feilmaalinger og rutinemæssige prø
ver hvorom der vil bli tale iet lokaltelefonaniæg. Fra
feihneldingsbordet, hvor hver enkelt abonnent har et
kort indeholdende alle fornødne oplysninger, føres feil
meldingssedelerne paa transportbane over til prøvebor
det og tilbake igjen efter endt feilretning, Feilmel
dingsbordet i Centrum benyttes som centralpunkt for
feilmelding fra alle anlæggets automatiske centraler.
Centrumcentralen er installert i den nye telegraf
bygnings 2den etage og lægger beslag paa denne helt
fra Nedre Slotsgate — mot Prinsens gate, Kongens gate
til og med Toldtodgaten.
I fløien mot Nedre Slotsgate ligger et par kontor
rum for stationsingeniøren og hans kontorpersonale.
Derefter kommer mot gaardsrummet akkumulatorrum
met. Der er installert et akkumulatorbatteri å 25 celler
med en kapacitet av 4200 ampéretimer. Videre er dor
installert 7 motspændingsceller av motsvarende kapa
citet samt et par smaa batterier for samtaletællerne.
Langs væggen mot Prinsens gate er hovedkoblings
stativet. Dette kan gi plads for noget over 30,000 lin
jer. De utenfra kommende kabler er ført til loddetag
striper paa stativets horizontalside, der er nærmest
væggen. Herfrå føres linjerne efterhvert som de tages
i bruk — gjennem gummi-isolert ildsikker koblingstraad
over til sikringsstriperne paa stativets anden side.
Kraftanlægget bestaar av 2 motorgeneratorer. Mo
torerne er paa 65 hk., generatorerne paa 600 amp, ved
45 til 70 volts spænding.
Sikringsanordningerne bestaar av de vanlige kul
lynavledere og smeltespoler — sidstnævnte er selvlod
dende, saa de kan brukes om og om igjen i det uendelige.
Motorerne har centrifugaligangsætning. Videre er
der installert to ringemaskiner med de fornødne kora
mutatoranordninger for pause — ringning, optat-tone,
summetone o.s.v. Den ene drives regulært fra bynettet,
den anden kobles automatisk over paa batteriet, i tilfælde
Fra hovedkoblingens stations side føres ledningerne
gjennem 42 traads kabel over til mellemkoblingens ho-

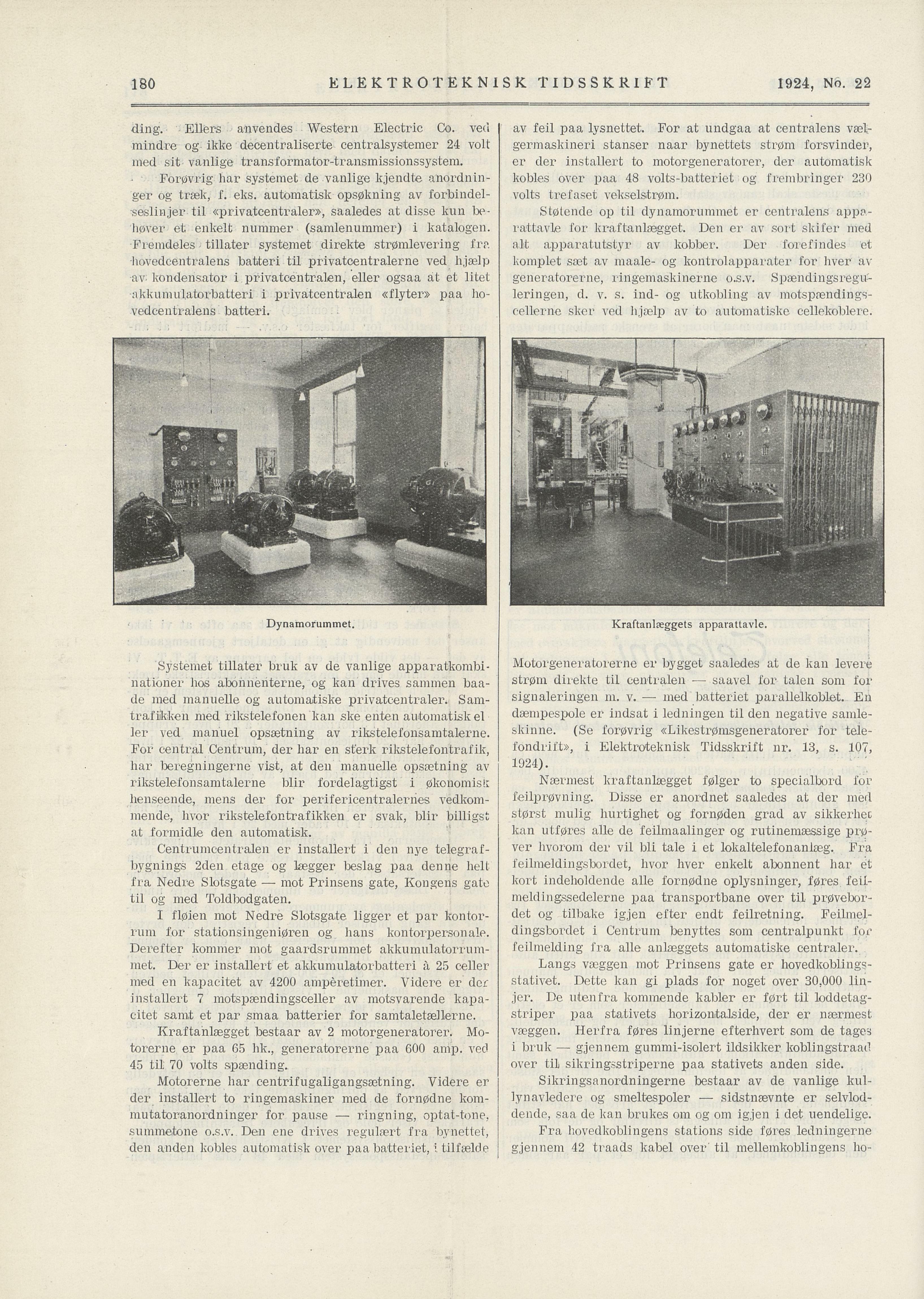

Dynamorummet. Kraftanlæggets apparattavle.
