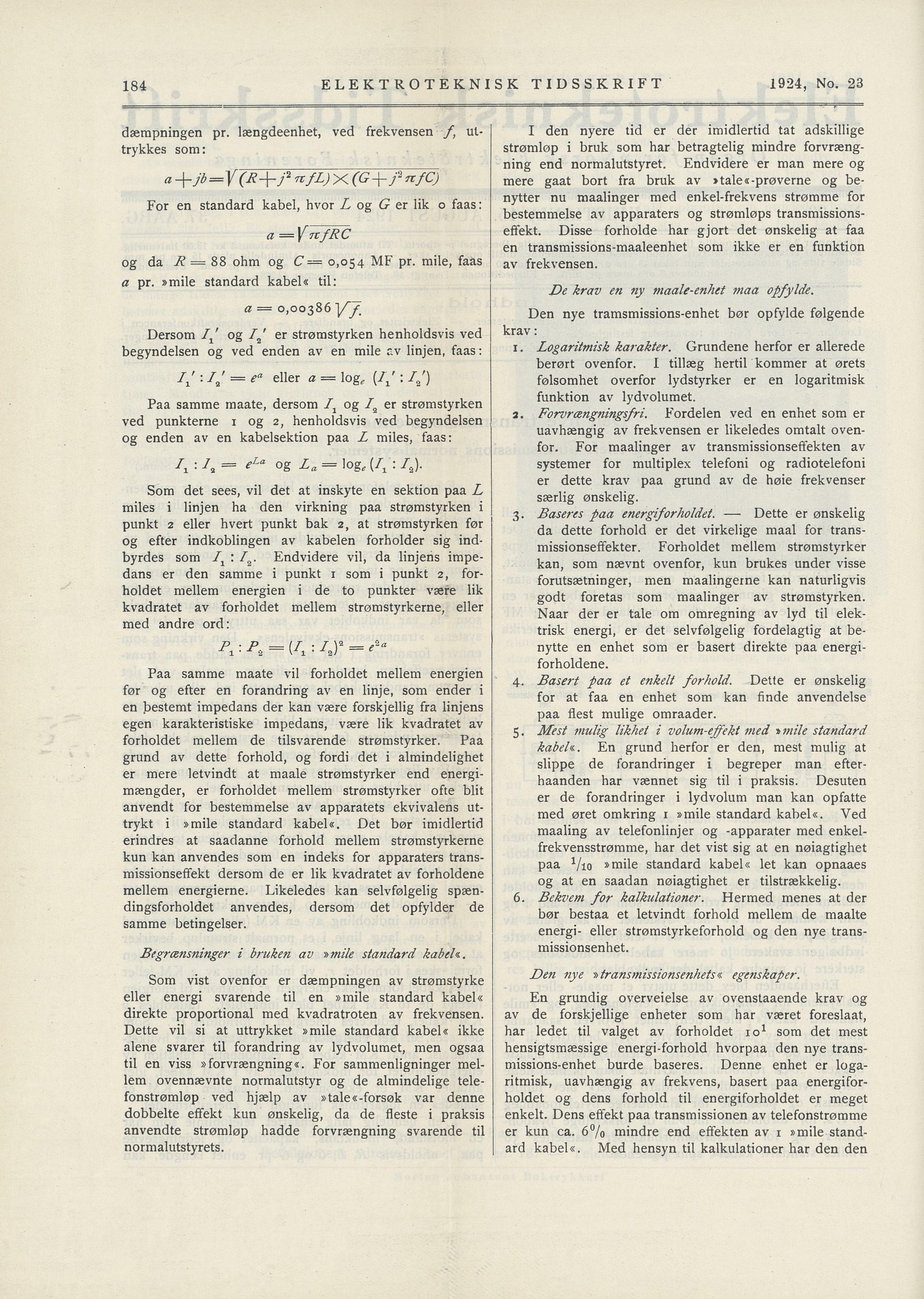

Full resolution (JPEG) - On this page / på denna sida - No. 23. 15. august 1924 - Sider ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
P. : P* = (A : W =
f: f = eLa og La = log, {f : f).
Ix ’.If =ea eller a = log, (// : /„’)
a — 0,00386 ~/~f
a = Y7tfRC
a nfL) x nfC)
Begrænsninger i bruken av »mile standard kabeln.
Den nye »transmissionsenhets« egenskaper.
De krav en ny maale-enhet maa opfylde.
krav:
For en standard kabel, hvor L og G er lik o faas:
1924, No. 23
ELEKTROTEKNISK TIDSSKRIFT
I den nyere tid er der imidlertid tat adskillige
strømløp i bruk som har betragtelig mindre forvræng
ning end normalutstyret. Endvidere er man mere og
mere gaat bort fra bruk av >tale«-prøverne og be
nytter nu maalinger med enkel-frekvens strømme for
bestemmelse av apparaters og strømløps transmissions
effekt. Disse forholde har gjort det ønskelig at faa
en transmissions-maaleenhet som ikke er en funktion
av frekvensen.
dæmpningen pr. længdeenhet, ved frekvensen f ut
trykkes som:
og da R = 88 ohm og C = 0,054 MF pr. mile, faas
a pr. »mile standard kabel« til;
Den nye tramsmissions-enhet bør opfylde følgende
Dersom If og If er strømstyrken henholdsvis ved
begyndelsen og ved enden av en mile av linjen, faas: 1. Logaritmisk karakter. Grundene herfor er allerede
berørt ovenfor. I tillæg hertil kommer at ørets
følsomhet overfor lydstyrker er en logaritmisk
funktion av lydvolumet.
3. Forvrængningsfri. Fordelen ved en enhet som er
uavhængig av frekvensen er likeledes omtalt oven
for. For maalinger av transmissionseffekten av
systemer for multiplex telefoni og radiotelefoni
er dette krav paa grund av de høie frekvenser
særlig ønskelig.
Paa samme maate, dersom Ix og /2 er strømstyrken
ved punkterne 1 og 2, henholdsvis ved begyndelsen
og enden av en kabelsektion paa L miles, faas;
Som det sees, vil det at inskyte en sektion paa L
miles i linjen ha den virkning paa strømstyrken i
punkt 2 eller hvert punkt bak 2, at strømstyrken før
og efter indkoblingen av kabelen forholder sig ind
byrdes som Ix : /2. Endvidere vil, da linjens impe
dans er den samme i punkt 1 som i punkt 2, for
holdet mellem energien i de to punkter være lik
kvadratet av forholdet mellem strømstyrkerne, eller
med andre ord:
3. Baseres paa energiforholdet. — Dette er ønskelig
da dette forhold er det virkelige maal for trans
missionseffekter. Forholdet mellem strømstyrker
kan, som nævnt ovenfor, kun brukes under visse
forutsætninger, men maalingerne kan naturligvis
godt foretas som maalinger av strømstyrken.
Naar der er tale om omregning av lyd til elek
trisk energi, er det selvfølgelig fordelagtig at be
nytte en enhet som er basert direkte paa energi
forholdene.
Paa samme maate vil forholdet mellem energien
før og efter en forandring av en linje, som ender i
en bestemt impedans der kan være forskjellig fra linjens
egen karakteristiske impedans, være lik kvadratet av
forholdet mellem de tilsvarende strømstyrker. Paa
grund av dette forhold, og fordi det i almindelighet
er mere letvindt at maale strømstyrker end energi
mængder, er forholdet mellem strømstyrker ofte blit
anvendt for bestemmeise av apparatets ekvivalens ut
trykt i »mile standard kabel*. Det bør imidlertid
erindres at saadanne forhold mellem strømstyrkerne
kun kan anvendes som en indeks for apparaters trans
missionseffekt dersom de er lik kvadratet av forholdene
mellem energierne. Likeledes kan selvfølgelig spæn
dingsforholdet anvendes, dersom det opfylder de
samme betingelser.
4. Basert paa et enkelt forhold. Dette er ønskelig
for at faa en enhet som kan finde anvendelse
paa flest mulige omraader.
5. Mest mulig likhet i volum-effekt med »mile standard
kabel«. En grund herfor er den, mest mulig at
slippe de forandringer i begreper man efter
haanden har vænnet sig til i praksis. Desuten
er de forandringer i lydvolum man kan opfatte
med øret omkring x »mile standard kabel«. Ved
maaling av telefonlinjer og -apparater med enkel
frekvensstrømme, har det vist sig at en nøiagtighet
paa 1/io »mile standard kabel« let kan opnaaes
og at en saadan nøiagtighet er tilstrækkelig.
6. Bekvem for kalkulationer. Hermed menes at der
bør bestaa et letvindt forhold mellem de maalte
energi- eller strømstyrkeforhold og den nye trans
missionsenhet.
Som vist ovenfor er dæmpningen av strømstyrke
eller energi svarende til en »mile standard kabel«
direkte proportional med kvadratroten av frekvensen.
Dette vil si at uttrykket »mile standard kabel« ikke
alene svarer til forandring av lydvolumet, men ogsaa
til en viss »forvrængning«. For sammenligninger mel
lem ovennævnte normalutstyr og de almindelige tele
fonstrømløp ved hjælp av »tale«-forsøk var denne
dobbelte effekt kun ønskelig, da de fleste i praksis
anvendte strømløp hadde forvrængning svarende til
normalutstyrets.
En grundig overveielse av ovenstaaende krav og
av de forskjellige enheter som har været foreslaat,
har ledet til valget av forholdet io1 som det mest
hensigtsmæssige energi-forhold hvorpaa den nye trans
missions-enhet burde baseres. Denne enhet er loga
ritmisk, uavhængig av frekvens, basert paa energifor
holdet og dens forhold til energiforholdet er meget
enkelt. Dens effekt paa transmissionen av telefonstrømme
er kun ca. 6°/o mindre end effekten av i »mile stand
ard kabel«. Med hensyn til kalkulationer har den den
184
