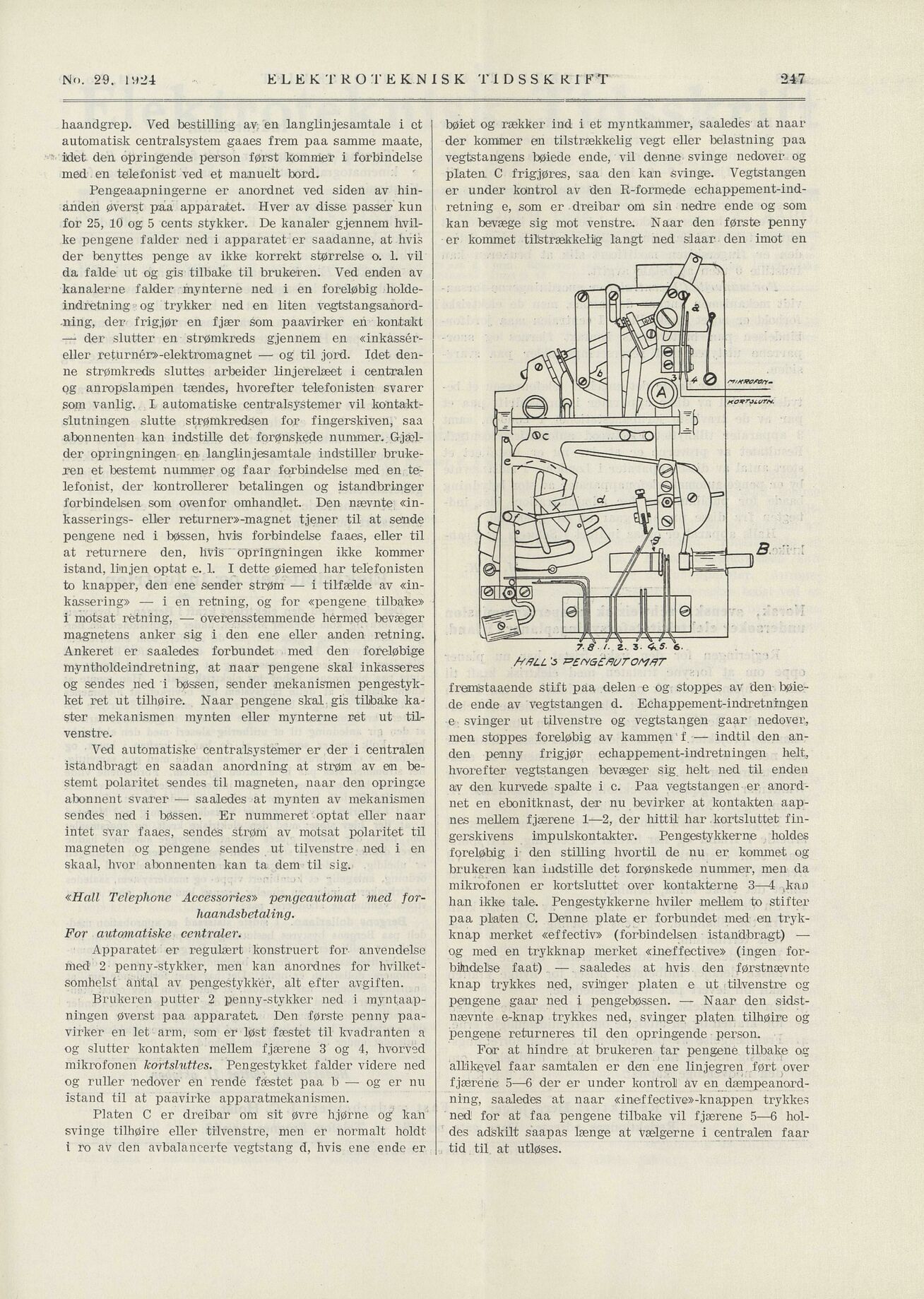

/-/ALL 15 aEAUTOVAT
For automatiske centraler.
ELEKTROTEKNISK TIDSSKRIFT
No. 29. 1 vri 4
bøiet og rækker ind i et myntkammer, saaledes at naar
der kommer en tilstrækkelig vegt eller belastning paa
vegtstangens bøiede ende, vil denne svinge nedover og
platen, C frigjøres, saa den kan svinge. Vegtstangen
er under kontrol av den R-formede echappement-ind
retning e, som er dreibar om sin nedre ende og som
kan bevæge sig mot venstre, Naar den første penny
er kommet tilstrækkelig langt ned siaar den imot en
haandgrep. Ved bestilling av en langlinjesamtale i et
automatisk centralsystem gaaes frem paa samme maate,
idet den opringende person først kommer i forbindelse
med en telefonist ved et manuelt bord.
Pengeaapningerne er anordnet ved siden av hin
anden øverst paa apparatet. Hver av disse passer kun
for 25, 10 og 5 cents stykker. De kanaler gjennem hvil
ke pengene falder ned i apparatet er saadanne, at hvis
der benyttes penge av ikke korrekt størrelse o. 1. vil
da falde ut og gis tilbake til brukeren. Ved enden av
kanalerne falder mynterne ned i en foreløbig holde
indretning og trykker ned en liten vegtstangsanord
nirig, der frigjør en fjær som paavirker en kontakt
—- der slutter en strømkreds gjennem en «inkassér
eller returnér»-elektromagnet —og til jord. Idet den
ne strømkreds sluttes arbeider linjerelæet i centralen
og anropslampen tændes, hvorefter telefonisten svarer
som vanlig. I automatiske centralsystemer vil kontakt
slutningen slutte strømkredsen for fingerskiven, saa
abonnenten kan indstille det forønskede nummer. Gjæl
der opringningen en langlinjesamtale indstiller bruke
ren et bestemt nummer og faar forbindelse med en te
lefonist, der kontrollerer betalingen og istandbringer
forbindelsen som ovenfor omhandlet. Den nævnte «in
kasserings- eller returner»-magnet tjener til at sende
pengene ned i bøssen, hvis forbindelse faaes, eller til
at returnere den, livis opringningen ikke kommer
istand, linjen optat e. 1. I dette øiemed har telefonisten
to knapper, den ene sender strøm — i tilfælde av «in
kassering» — i en retning, og for «pengene tilbake»
i motsat retning, — overensstemmende hermed bevæger
magnetens anker sig i den ene eller anden retning.
Ankeret er saaledes forbundet med den foreløbige
myntholdeindretning, at naar pengene skal inkasseres
og sendes ned i bøssen, sender mekanismen pengestyk
ket ret ut tilhøire: Naar pengene skal gis tilbake ka
sten mekanismen mynten eller mynterne ret ut til
venstre.
fremstaaende stift paa delen e og stoppes av den bøie
de ende av vegtstangen d. Echappement-indretningen
e svinger ut tilvenstre og vegtstangen gaar nedover,
men stoppes foreløbig av kammen’ f, — indtil den an
den penny frigjør echappement-indretningen helt,
hvorefter vegtstangen bevæger sig helt ned til enden
av den kurvede spalte i c. Paa vegtstangen er anord
net en ebonitknast, der nu bevirker at kontakten aap
nes mellem fjærene 1—2, der hittil har kortsluttet fin
gerskivens impulskontakter. Pengestykkerne holdes
foreløbig i den stilling hvortil de nu er kommet og
brukeren kan indstille det forønskede nummer, men da
mikrofonen er kortsluttet over kontakterne 3—4 kan
han ikke tale. Pengestykkerne hviler mellem to stifter
paa platen C. Denne plate er forbundet med en tryk
knap merket «effectiv» (forbindelsen istandbragt) —
og med en trykknap merket «ineffective» (ingen for
bihdelse faat) — saaledes at hvis den førstnævnte
kriap trykkes ned, svinger platen e ut tilvenstre og
pengene gaar ned i pengebøssen. — Naar den sidst
nævnte e-knap trykkes ned, svinger platen tilhøire og
pengene returneres til den opringende person.
Ved automatiske centralsystemer er der i centralen
istandbragt en saadan anordning at strøm av em be
stemt polaritet sendes til magneten, naar den opringce
abonnent svarer — saaledes at mynten av mekanismen
sendes ned i bøssen. Er nummeret optat eller naar
intet svar faaes, sendes strøm av motsat polaritet til
magneten og pengene sendes ut tilvenstre ned i en
skaal, hvor abonnenten kan ta dem til sig.
«Hall Tclephone Accessories» pengeautomat med for
haandsbetcding.
Apparatet er regulært konstruert for anvendelse
med 2 penny-stykker, men kan anordnes for hvilket
somhelst antal av pengestykkér, alt efter avgiften.
Brukeren putter 2 penny-stykker ned i myntaap
ningen øverst paa apparatet. Den første penny paa
virker en let arm, som er løst fæstet til kvadranten a
og slutter kontakten mellem fjærene 3 og 4, hvorvéd
mikrofonen kortsluttes. Pengestykket falder videre ned
og ruller nedover en rende fæstet paa b — og er nu
istand til at paavirke apparatmekanismen.
Far at hindre at brukeren tar pengene tilbake og
allikevel faar samtalen er den ene linjegren ført over
fjærene 5—6 der er under kontroll av en dæmpeanoxd
ning, saaledes at naar «ineffective»-knappen trykkes
ned for at faa pengene tilbake vil fjærene 5—6 hol
des adskilt saapas længe at vælgerne i centralen faar
tid til at utløses.
Plåten C er dreibar ora sit øvre hjørne og kan
svinge tilhøire eller tilvenstre, men er normalt holdt
i ro av den avbalancerfe vegtstang d, hvis ene ende er
247
