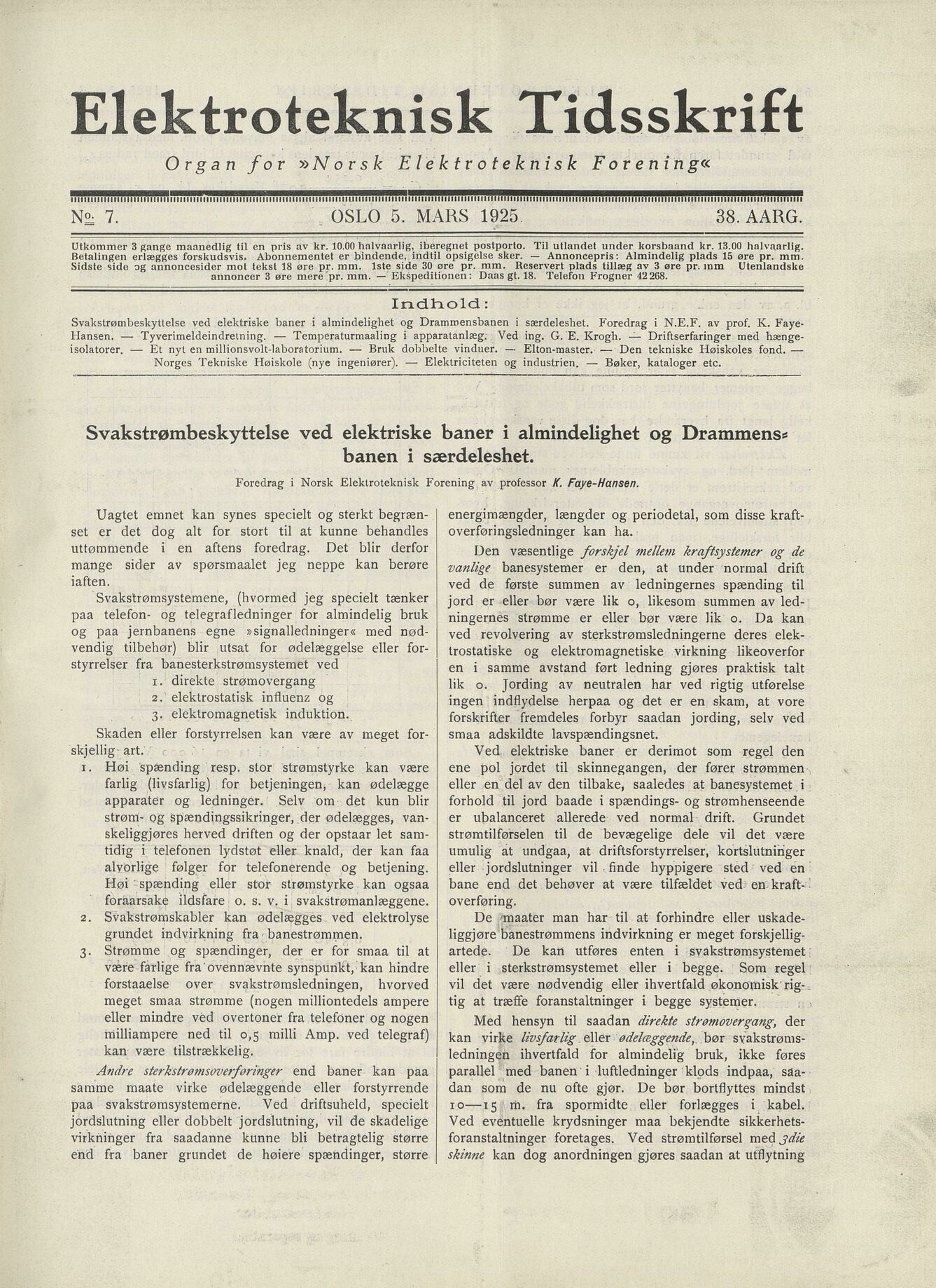

Elektroteknisk Tidsskrift
Organ for »Norsk Elektroteknisk Forening«
Svakstrømbeskyttelse ved elektriske baner i almindelighet og Drammensbanen i særdeleshet. P’oredrag i N.E.F. av prof. K. Faye-
Hansen. — Tyverimeldeindretning. — Temperaturmaaling i apparatanlæg. Ved ing. G. E. Krogh. — Driftserfaringer med hænge
isolatorer. — Et nyt en millionsvolt-laboratorium. — Bruk dobbelte vinduer. — Elton-master. — Den tekniske Høiskoles fond. —
Norges Tekniske Høiskole (nye ingeniører). — Elektriciteten og industrien. — Bøker, kataloger etc.
Svakstrømbeskyttelse ved elektriske baner i almindelighet og Drammens*
banen i særdeleshet.
Foredrag i Norsk Elektroteknisk Förening av professor K. Faye-Hansen.
energimængder, længder og periodetal, som disse kraft
overføringsledninger kan ha.
Uagtet emnet kan synes specielt og sterkt begræn
set er det dog alt for stort til at kunne behandles
uttømmende i en aftens foredrag. Det blir derfor
mange sider av spørsmaalet jeg neppe kan berøre
iaften.
Den væsentlige forskjel mellem kraftsystemer og de
vanlige banesystemer er den, at under normal drift
ved de første summen av ledningernes spænding til
jord er eller bør være lik o, likesom summen av led
ningernes strømme er eller bør være lik o. Da kan
ved revolvering av sterkstrømsledningerne deres elek
trostatiske og elektromagnetiske virkning likeoverfor
en i samme avstand ført ledning gjøres praktisk talt
lik o. Jording av neutralen har ved rigtig utførelse
ingen indflydelse herpaa og det er en skam, at vore
forskrifter freradeles forbyr saadan jording, seiv ved
smaa adskildte lavspændingsnet.
Svakstrømsystemene, (hvormed jeg specielt tænker
paa telefon- og telegrafledninger for almindelig bruk
og paa jernbanens egne »signalledninger« med nød
vendig tilbehør) blir utsat for ødelæggelse eller for
styrrelser fra banesterkstrømsystemet ved
1. direkte strømovergang
2. elektrostatisk influenz og
3. elektromagnetisk induktion.
Skaden eller forstyrrelsen kan være av meget for
skjellig art. Ved elektriske baner er derimot som regel den
ene pol jordet til skinnegangen, der fører strømmen
eller en del av den tilbake, saaledes at banesystemet i
forhold til jord baade i spændings- og strømhenseende
er übalanceret allerede ved normal drift. Grundet
strømtilførselen til de bevægelige dele vil det være
umulig at undgaa, at driftsforstyrrelser, kortslutnihger
eller jordslutninger vil finde hyppigere sted ved en
bane end det behøver at være tilfældet ved en kraft
overføring.
1. Høi spænding resp. stor strømstyrke kan være
farlig (livsfarlig) for betjeningen, kan ødelægge
apparater og ledninger. Selv om det kun blir
strøm- og spændingssikringer, der ødelægges, van
skeliggjøres herved driften og der opstaar let sam
tidig i telefonen lydstøt eller knald, der kan faa
alvorlige følger for telefonerende og betjening.
Høi spænding eller stor strømstyrke kan ogsaa
foraarsake ildsfare o. s. v, i svakstrømanlæggene.
2, Svakstrømskabler kan ødelægges ved elektrolyse
grundet indvirkning fra banestrømmen.
De xnaater man har til at forhindre eller uskade
liggjøre banestrømmens indvirkning er meget forskjellig
artede. De kan utføres enten i svakstrømsystemet
eller i sterkstrømsystemet eller i begge. Som regel
vil det være nødvendig eller ihvertfald økonomisk rig
tig at træffe foranstaltninger i begge systemer.
3. Strømme og spændinger, der er for smaa til at
være farlige fra ovennævnte synspunkt, kan hindre
forstaaelse over svakstrømsledningen, hvorved
meget smaa strømme (nogen milliontedels ampere
eller mindre véd overtoner fra telefoner og nogen
railliampere ned til 0,5 milli Amp. ved telegraf)
kan være tilstrækkelig.
Med hensyn til saadan direkte strømovergang, der
kan virke livsfarlig eller ødelæggende, bør syakstrøms
ledningen ihvertfald for almindelig bruk, ikke føres
parallel med banen i luftledninger klods indpaa, saa
dan som de nu ofte gjør. De bør bortflyttes mindst
xo—15 m. fra spormidte eller forlægges i kabel.
Ved eventuelle krydsninger maa bekjendte sikkerhets
foranstaltninger foretages. Ved strøratilførsel med jdie
skinne kan dog anordningen gjøres saadan at utflytning
Andre sterkstrømsoverforinger end baner kan paa
samme maate virke ødelæggende eller forstyrrende
paa svakstrørasystemerne. Ved driftsuheld, specielt
jordslutning eller dobbelt jordslutning, vil de skadelige
virkninger fra saadanne kunne bli betragtelig større
end fra baner grundet de høiere spændinger, større
Utkommer 3 gange maanedlig til en pris av kr. 10.00 halvaarlig, iberegnet postporto. Til utlandet under korsbaand kr. 13.00 halvaarlig.
Betalingen erlægges forskudsvis. Abonnementet er bindende, indtil opsigelse sker. — Annoncepris; Almindelig plads 15 øre pr. mm.
Sidste side og annoncesider mot tekst 18 øre pr. mm. Iste side 30 ore pr. mm. Reservert plads tillæg av 3 øre pr. mm Utenlandske
annoncer 3 øre mere pr. mm. — Ekspeditionen: Daas gt. 18. Telefon Frogner 42 268.
Indhiolci:
Illllllll IIIMIIIIIIIIIIIIII llltMMI IIIIIIIIIIIIMMII 111II11111 II lill lill
NE: 7. OSLO 5. MARS 1925
MiiMiiiiiiiiiiiiiiiiiiiiiiiiiiiimiMimiimimimimiimimmmi
38. AARG.
