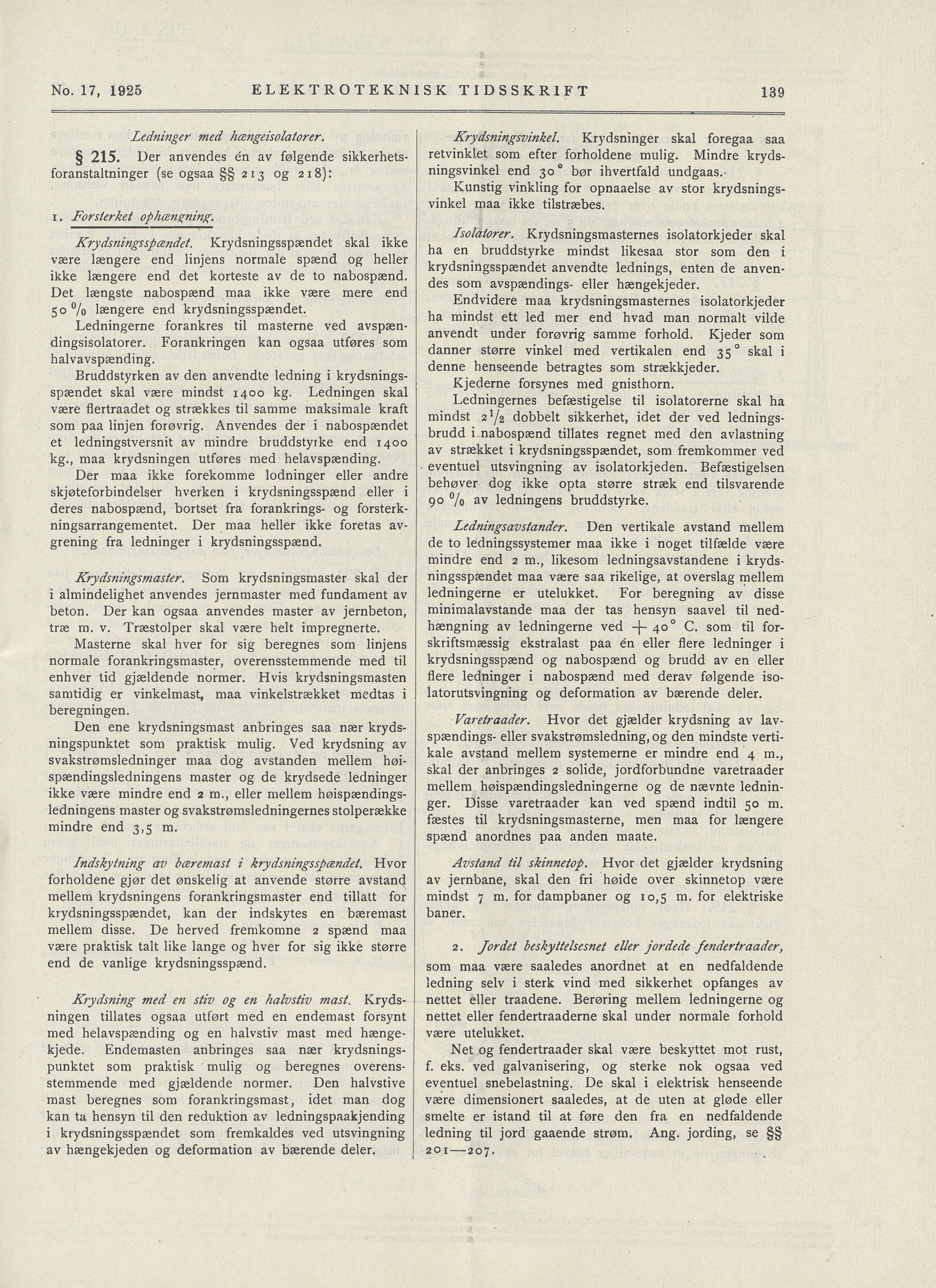

Ledninger med hængeisolatorer.
1. Forsterket ophængning.
Kjederne forsynes med gnisthorn.
ELEKTROTEKNISK TIDSSKRIFT
No. 17, 1925
Krydsningsvinkel. Krydsninger skal foregaa saa
retvinklet som efter forholdene mulig. Mindre kryds
ningsvinkel end 30 0 bør ihvertfald undgaas.-
Kunstig vinkling for opnaaelse av stor krydsnings
vinkel maa ikke tilstræbes.
§ 215. Der anvendes e’n av følgende sikkerhets
foranstaltninger (se ogsaa §§213 og 218):
Isolaiorer. Krydsningsmasternes isolatorkjeder skal
ha en bruddstyrke mindst likesaa stor som den i
krydsningsspændet anvendte lednings, enten de anven
des som avspændings- eller hængekjeder.
Krydsnifigsspændet. Krydsningsspændet skal ikke
være længere end linjens normale spænd og heller
ikke længere end det korteste av de to nabospænd.
Det længste nabospænd maa ikke være mere end
50% længere end krydsningsspændet. Endvidere maa krydsningsmasternes isolatorkjeder
ha mindst ett led mer end hvad man normalt vilde
anvendt under forøvrig samme forhold. Kjeder som
danner større vinkel med vertikalen end 35 0 skal i
denne henseende betragtes som strækkjeder.
Ledningerne forankres til masterne ved avspæn
dingsisolatorer. Förankringen kan ogsaa utføres som
halvavspænding.
Bruddstyrken av den anvendte ledning i krydsnings
spændet skal være mindst 1400 kg. Ledningen skal
være flertraadet og strækkes til samme maksimale kraft
som paa linjen forøvrig. Anvendes der i nabospændet
et ledningstversnit av mindre bruddstyike end 1400
kg., maa krydsningen utføres med helavspænding.
Ledningernes befæstigelse til isolatorerne skal ha
mindst 2Y2 dobbelt sikkerhet, idet der ved lednings
brudd i nabospænd tillätes regnet med den avlastning
av strækket i krydsningsspændet, som fremkommer ved
eventuel utsvingning av isolatorkjeden. Befæstigelsen
behøver dog ikke opta større stræk end tilsvarende
90 % av ledningens bruddstyrke.
Der maa ikke forekomme lodninger eller andre
skjøteforbindelser hverken i krydsningsspænd eller i
deres nabospænd, bortset fra förankrings- og forsterk
ningsarrangementet. Der maa heller ikke foretas av
grening fra ledninger i krydsningsspænd.
Ledningsavstander. Den vertikale avstand mellem
de to ledningssystemer maa ikke i noget tilfælde være
mindre end 2 m., likesom ledningsavstandene i kryds
ningsspændet maa være saa rikelige, at overslag mellem
ledningerne er utelukket. For beregning av disse
minimalavstande maa der tas hensyn saavel til ned
hængning av ledningerne ved -j- 40 0 C. som til for
skriftsraæssig ekstralast paa én eller flere ledninger i
krydsningsspænd og nabospænd og brudd av en eller
flere ledninger i nabospænd med derav følgende iso
latorutsvingning og deformation av bærende deler.
Krydsningsmaster. Som krydsningsmaster skal der
i almindelighet anvendes jernmaster med fundament av
beton. Der kan ogsaa anvendes master av jernbeton,
træ ra, v. Træstolper skal være helt impregnerte.
Masterne skal hver for sig beregnes som linjens
normale forankringsmaster, overensstemmende med til
enhver tid gjældende normer. Hvis krydsningsmasten
samtidig er vinkelmast, maa vinkelstrækket medtas i
beregningen.
Varetraader. Hvor det gjælder krydsning av lav
spændings- eller svakstrømsledning, og den mindste verti
kale avstand mellem systemerne er mindre end 4 m,,
skal der anbringes 2 solide, jordforbundne varetraader
mellem høispændingsledningerne og de nævnte lednin
ger. Disse varetraader kan ved spænd indtil 50 m.
fæstes til krydsningsmasterne, men maa for længere
spænd anordnes paa anden maate.
Den ene krydsningsmast anbringes saa nær kryds
ningspunktet som praktisk mulig. Ved krydsning av
svakstrømsledninger maa dog avstanden mellem høi
spændingsledningens master og de krydsede ledninger
ikke være mindre end 2 m., eller mellem høispændings
ledningens master og svakstrømsledningernes stolperække
mindre end 3,5 m.
Avstand til skinnetop. Hvor det gjælder krydsning
av jernbane, skal den fri høide over skinnetop være
mindst 7 m, for dampbaner og 10,5 m. for elektriske
baner.
Indskyining av bæremast i krydsningsspændet. Hvor
forholdene gjør det ønskelig at anvende større
mellem krydsningens forankringsmaster end tillalt for
krydsningsspændet, kan der indskytes en bæremast
mellem disse. De herved fremkomne 2 spænd maa
være praktisk talt like lange og hver for sig ikke større
end de vanlige krydsningsspænd.
2. Jordet beskyttelsesnet eller jordede fendertraader,
som maa være saaledes anordnet at en nedfaldende
ledning seiv i sterk vind med sikkerhet opfanges av
nettet eller traadene. Berøring mellem ledningerne og
nettet eller fendertraaderne skal under normale forhold
være utelukket.
Krydsning med en stiv og en halvstiv mast. Kryds
ningen tillätes ogsaa utført med en endemast forsynt
med helavspænding og en halvstiv mast med hænge
kjede. Endemasten anbringes saa nær krydsnings
punktet som praktisk mulig og beregnes overens
stemmende med gjældende normer. Den halvstive
mast beregnes som forankringsraast, idet man dog
kan ta hensyn til den reduktion av ledningspaakjending
i krydsningsspændet som fremkaldes ved utsvingning
av hængekjeden og deformation av bærende deler.
Net og fendertraader skal være beskyttet mot rust,
f. eks. ved galvanisering, og sterke nok ogsaa ved
eventuel snebelastning. De skal i elektrisk henseende
være dimensionert saaledes, at de uten at gløde eller
smelte er istand til at føre den fra en nedfaldende
ledning til jord gaaende strøm. Ang. jording, se §§
201 —207.
139
