1926, No. 4
ELEKTROTEKNISK TIDSSKRIFT

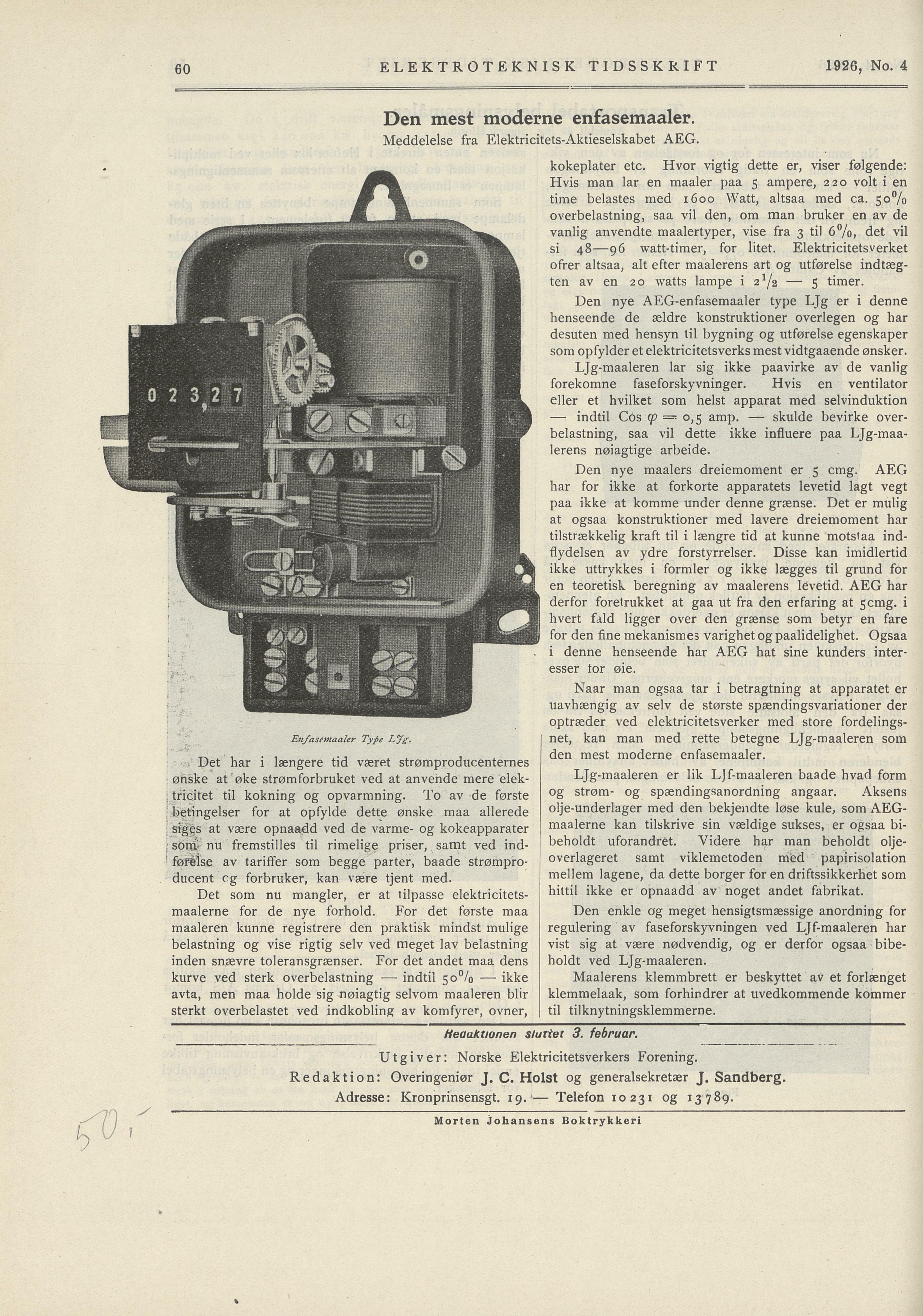

Den mest moderne enfasemaaler.
Meddelelse fra Elektricitets-Aktieselskabet AEG
kokeplater etc. Hvor vigtig dette er, viser følgende:
Hvis man lar en maaler paa 5 ampere, 220 volt i en
time belästes med 1600 Watt, altsaa med ca. 50%
overbelastning, saa vil den, om man bruker en av de
vanlig anvendte maalertyper, vise fra 3 til 6%, det vil
si 48—96 watt-timer, for litet. Elektricitetsverket
ofrer altsaa, alt efter maalerens art og utførelse indtæg
ten av en 20 watts lampe i 2Y2 5 timer.
Den nye AEG-enfasemaaler type LJg er i denne
henseende de ældre konstruktioner overlegen og har
desuten med hensyn til bygning og utførelse egenskaper
som opfylder et elektricitetsverks mest vidtgaaende ønsker.
LJg-maaleren lar sig ikke paavirke av de vanlig
forekomne faseforskyvninger. Hvis en ventilator
eller et hvilket som helst apparat med selvinduktion
indtil Cos cp = 0,5 amp. skulde bevirke over
belastning, saa vil dette ikke influere paa LJg-maa
lerens nøiagtige arbeide.
Den nye maalers dreiemoment er 5 cmg. AEG
har for ikke at forkorte apparatets levetid lagt vegt
paa ikke at komme under denne grænse. Det er mulig
at ogsaa konstruktioner med lavere dreiemoment har
tilstrækkelig kraft til i længre tid at kunne motstaa ind
flydelsen av ydre forstyrrelser. Disse kan imidlertid
ikke uttrykkes i formler og ikke lægges til grund for
en teoretisk beregning av maalerens levetid. AEG har
derfor foretrukket at gaa ut fra den erfaring at scmg.5 cmg. i
hvert fald ligger over den grænse som betyr en fare
for den fine mekanismes varighet og paalidelighet. Ogsaa
i denne henseende har AEG hat sine kunders inter
esser tor øie.
Nåar man ogsaa tar i betragtning at apparatet er
uavhængig av seiv de største spændingsvariationer der
optræder ved elektricitetsverker med store fordelings
net, kan man med rette betegne LJg-maaleren som
den mest moderne enfasemaaler.
~ Det har i længere tid været strømproducenternes
ønske at øke strømforbruket ved at anvende mere elek
tricitet til kokning og opvarmning. To av de første
betingelser for at opfylde dette ønske maa allerede
siges at være opnaadd ved de varme- og kokeapparater
, soni nu fremstilles til rimelige priser, samt ved ind
føfelse av tariffer som begge parter, baade strømpro
ducent cg forbruker, kan være tjent med.
LJg-maaleren er lik LJf-maaleren baade hvad form
og strøm- og spændingsanordning angaar. Aksens
olje-underlager med den bekjendte løse kule, som AEG
maalerne kan tilskrive sin vældige sukses, er ogsaa bi
beholdt uforandret. Videre har man beholdt olje
overlageret samt viklemetoden méd papirisolation
mellem lagene, da dette borger for en driftssikkerhet som
hittil ikke er opnaadd av noget andet fabrikat.
Det som nu mangler, er at tilpasse elektricitets
maalerne for de nye forhold. For det første maa
maaleren kunne registrere den praktisk mindst mulige
belastning og vise rigtig seiv ved meget lav belastning
inden snævre toleransgrænser. For det andet maa dens
kurve ved sterk overbelastning indtil 50% ikke
avta, men maa holde sig nøiagtig selvom maaleren blir
sterkt overbelastet ved indkobling av komfyrer, ovner,
Den enkle og meget hensigtsmæssige anordning for
regulering av faseforskyvningen ved LJf-maaleren har
vist sig at være nødvendig, og er derfor ogsaa bibe
holdt ved LJg-maaleren.
Maalerens klemmbrett er beskyttet av et forlænget
klemmelaak, som forhindrer at uvedkommende kommer
til tilknytningsklemmerne.
3. februar.
Heauktionen sluttet
Utgiver: Norske Elektricitetsverkers Förening.
Redaktion: Overingeniør J. C. Holst og generalsekretær J. Sandberg.
Adresse: Kronprinsensgt. 19. Telefon 10 231 og 13789.
Morten Johansens Boktrykkeri
Enfasemaaler Type Lfg.
