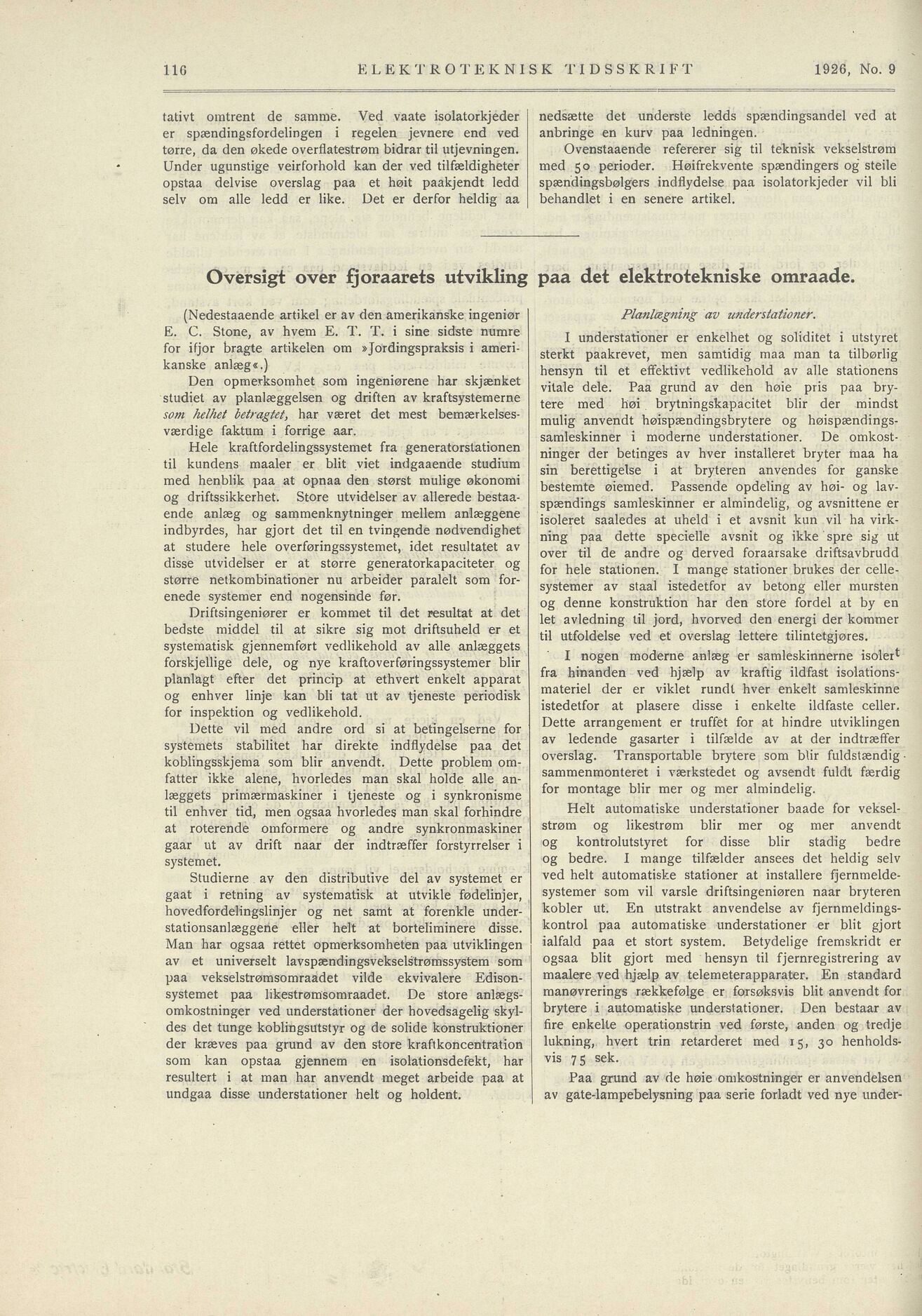

Full resolution (JPEG) - On this page / på denna sida - No. 9. 25. mars 1926 - Sider ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
1926, No. 9
ELEKTROTEKNISK TIDSS K R I F T
nedsætte det underste ledds spændingsandel ved at
anbringe en kurv paa ledningen.
tativt omtrent de samme. Ved vaate isolatorkjeder
er spændingsfordelingen i regelen jevnere end ved
tørre, da den økede overflatestrøm bidrar til utjevningen.
Under ugunstige veirforhold kan der ved tilfældigheter
opstaa delvise overslag paa et høit paakjendt ledd
seiv om alle ledd er like. Det er derfor heldig aa
Ovenstaaende refererer sig til teknisk vekselstrøm
med 50 perioder. Høifrekvente spændingers og steile
spændingsbølgers indflydelse paa isolatorkjeder vil bli
behandlet i en senere artikel.
paa det elektrotekniske omraade.
Oversigt over fjoraarets utvikling
Planlægning av understatio?ier.
(Nedestaaende artikel er av den amerikanske ingeniør
E. C. Stone, av hvem E. T. T. i sine sidste numre
for ifjor bragte artikelen om »Jordingspraksis i ameri
kanske anlæg«.)
I understationer er enkelhet og soliditet i utstyret
sterkt paakrevet, men samtidig maa man ta tilbørlig
hensyn til et effektivt vedlikehold av alle stationens
vitale dele. Paa grund av den høie pris paa bry
tere med høi brytningskapacitet blir der mindst
mulig anvendt høispændingsbrytere og høispændings
samleskinner i moderne understationer. De omkost
ninger der betinges av hver installeret bryter maa ha
sin berettigelse i at bryteren anvendes for ganske
bestemte øiemed. Passende opdeling av høi- og lav
spændings samleskinner er almindelig, og avsnittene er
isoleret saaledes at uheld i et avsnit kun vil ha virk
ning paa dette specielle avsnit og ikke spre sig ut
over til de andre og derved foraarsake driftsavbrudd
for hele stationen. I mange stationer brukes der celle
systemer av staal istedetfor av betong eller mursten
og denne konstruktion har den store fordel at by en
let avledning til jord, hvorved den energi der kommer
til utfoldelse ved et overslag lettere tilintetgjøres.
Den opmerksomhet som ingeniørene har skjænket
studiet av planlæggelsen og driften av kraftsystemerne
som helhet betragtet, har været det mest bemærkelses
værdige faktum i forrige aar.
Hele kraftfordelingssystemet fra generatorstationen
til kundens maaler er blit viet indgaaende studium
med henblik paa at opnaa den størst mulige økonomi
og driftssikkerhet. Store utvidelser av allerede bestaa
ende anlæg og sammenknytninger mellem anlæggene
indbyrdes, har gjort det til en tvingende nødvendighet
at studere hele overføringssystemet, idet resultatet av
disse utvidelser er at større generatorkapaciteter og
større netkombinationer nu arbeider paralelt som for
enede systemer end nogensinde før.
Driftsingeniører er kommet til det resultat at det
bedste middel til at sikre sig mot driftsuheld er et
systematisk gjennemført vedlikehold av alle anlæggets
forskjellige dele, og nye kraftoverføringssystemer blir
planlagt efter det princip at ethvert enkelt apparat
og enhver linje kan bli tat ut av tjeneste periodisk
for inspektion og vedlikehold.
I nogen moderne anlæg er samleskinnerne isoler*
fra hinanden ved hjælp av kraftig ildfast isolations
materiel der er viklet rundt hver enkelt samleskinne
istedetfor at plasere disse i enkelte ildfaste celler.
Dette arrangement er truffet for at hindre utviklingen
av ledende gasarter i tilfælde av at der indtræffer
overslag. Transportable brytere som blir fuldstændig
sammenmonteret i værkstedet og avsendt fuldt færdig
for montage blir mer og mer almindelig.
Dette vil med andre ord si at betingelserne for
systemets stabilitet har direkte indflydelse paa det
koblingsskjema som blir anvendt. Dette problem om
fatter ikke alene, hvorledes man skal holde alle an
læggets primærmaskiner i tjeneste og i synkronisme
til enhver tid, men ogsaa hvorledes man skal forhindre
at roterende omformere og andre synkronmaskiner
gaar ut av drift nåar der indtræffer forstyrrelser i
systemet.
Helt automatiske understationer baade for veksel
strøm og likestrøm blir mer og mer anvendt
og kontrolutstyret for disse blir stadig bedre
og bedre. I mange tilfælder ansees det heldig seiv
ved helt automatiske stationer at installere fjernmelde
systemer som vil varsle driftsingeniøren nåar bryteren
kobler ut. En utstrakt anvendelse av fjernmeldings
kontrol paa automatiske understationer er blit gjort
ialfald paa et stort system. Betydelige fremskridt er
ogsaa blit gjort med hensyn til fjernregistrering av
maalere ved hjælp av telemeterapparater. En standard
manøvrerings rækkefølge er forsøksvis blit anvendt for
brytere i automatiske understationer. Den bestaar av
fire enkelte operationstrin ved første, anden og tredje
lukning, hvert trin retarderet med 15, 30 henholds
vis 75 sek.
Studierne av den distributive del av systemet er
gaat i retning av systematisk at utvikle fødelinjer,
hovedfordelingslinjer og net samt at forenkle under
stationsanlæggene eller helt at borteliminere disse.
Man har ogsaa rettet opmerksomheten paa utviklingen
av et universelt lavspændingsvekselstrømssystem som
paa vekselstrømsomraadet vilde ekvivalere Edison
systemet paa likestrømsomraadet. De store anlægs
omkostninger ved understationer der hovedsagelig skyl
des det tunge koblingsutstyr og de solide konstruktioner
der kræves paa grund av den store kraftkoncentration
som kan opstaa gjennem en isolationsdefekt, har
resultert i at man har anvendt meget arbeide paa at
undgaa disse understationer helt og holdent.
Paa grund av de høie omkostninger er anvendelsen
av gate-lampebelysning paa serie forladt ved nye under-
116
