y. c. h.
N. E. V. F.

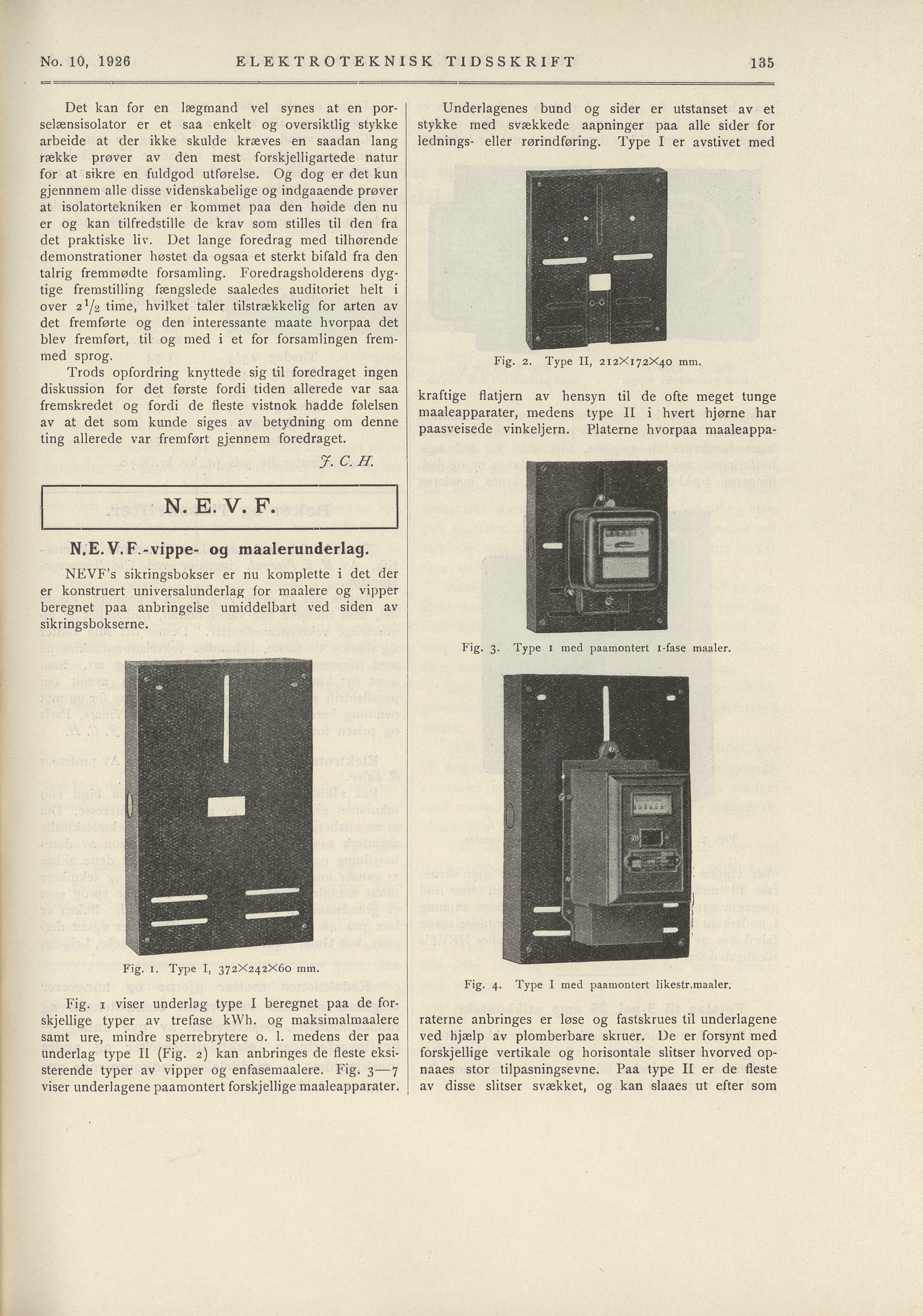

N.E.V. F.-vippe- og maalerunderlag.
Type I med paamontert i-fase maaler
No. 10, 1926 ELEKTROTEKNISK TIDSSKRIFT
Det kan for en lægmand vel synes at en por
selænsisolator er et saa enkelt og oversiktlig stykke
arbeide at der ikke skulde kræves en saadan lang
række prøver av den mest forskjelligartede natur
for at sikre en fuldgod utførelse. Og dog er det kun
gjennnem alle disse videnskabelige og indgaaende prøver
at isolatortekniken er kommet paa den høide den nu
er og kan tilfredstille de krav som stilles til den fra
det praktiske liv. Det lange foredrag med tilhørende
demonstrationer høstet da ogsaa et sterkt bifald fra den
talrig fremmødte forsamling. Foredragsholderens dyg
tige fremstilling fængslede saaledes auditoriet helt i
over 2 x/2 time, hvilket taler tilstrækkelig for arten av
det fremførte og den interessante maate hvorpaa det
blev fremført, til og med i et for forsamlingen frem
med sprog.
Underlagenes bund og sider er utstanset av et
stykke med svækkede aapninger paa alle sider for
lednings- eller rørindføring. Type I er avstivet med
Trods opfordring knyttede sig til foredraget ingen
diskussion for det første fordi tiden allerede var saa
fremskredet og fordi de fleste vistnok hadde følelsen
av at det som kunde siges av betydning om denne
ting allerede var fremført gjennem foredraget.
kraftige flatjern av hensyn til de ofte meget tunge
maaleapparater, medens type II i hvert hjørne har
paasveisede vinkeljern. Platerne hvorpaa maaleappa-
NEVF’s sikringsbokser er nu komplette i det der
er konstruert universalunderlag for maalere og vipper
beregnet paa anbringeise umiddelbart ved siden av
sikringsbokserne.
Fig. 2. Type II, 212X172X40 mm
Fig. 1. Type I, 372X242X60 mm.
Fig. 4. Type I med paamontert likestr.maaler,
Fig. i viser underlag type I beregnet paa de for
skjellige typer av trefase kWh. og maksimalmaalere
samt ure, mindre sperrebrytere o. 1. medens der paa
underlag type II (Fig. 2) kan anbringes de fleste eksi
sterende typer av vipper og enfasemaalere. Fig. 3 —7
viser underlagene paamontert forskjellige maaleapparater.
raterne anbringes er løse og fastskrues til underlagene
ved hjælp av plomberbare skruer. De er forsynt med
forskjellige vertikale og horisontale slitser hvorved op
naaes stor tilpasningsevne. Paa type II er de fleste
av disse slitser svækket, og kan slaaes ut efter som
135
:
