Aalesund, den 25. mars 1926.
Bakke-Fagerberg.
Dix River-kraftstationen.

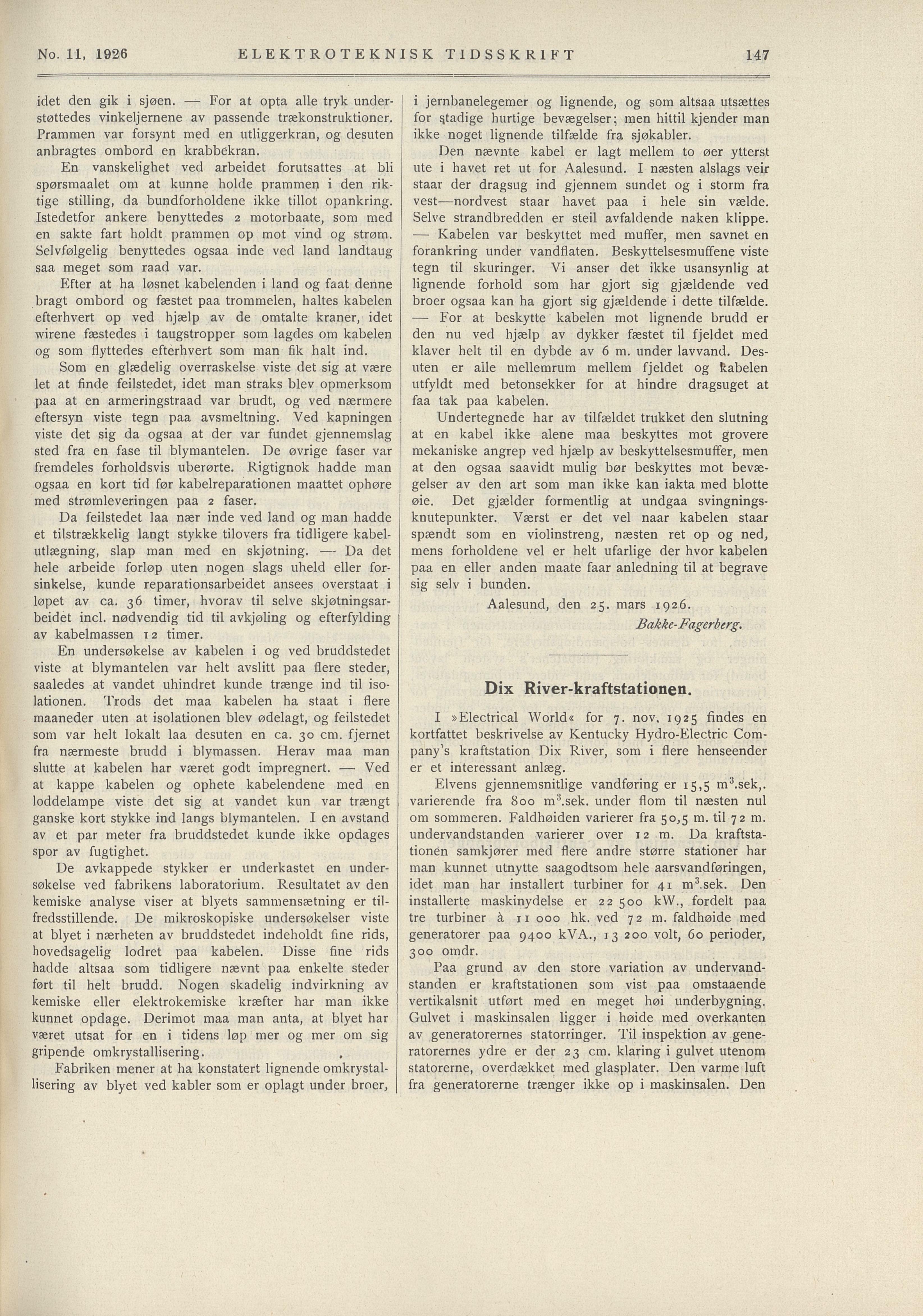

No. 11, 1926 ELEKTROTEKNISK TIDSSKRIFT
idet den gik i sjøen. For at opta alle tryk under
støttedes vinkeljernene av passende trækonstruktioner.
Prammen var forsynt med en utliggerkran, og desuten
anbragtes ombord en krabbekran.
i jernbanelegemer og lignende, og som altsaa utsættes
for stadige hurtige bevægelser; men hittil kjender man
ikke noget lignende tilfælde fra sjøkabler.
Den nævnte kabel er lagt mellem to øer ytterst
ute i havet ret ut for Aalesund. I næsten alslags veir
staar der dragsug ind gjennem sundet og i storm fra
vest—nordvest staar havet paa i hele sin vælde.
Selve strandbredden er steil avfaldende naken klippe.
Kabelen var beskyttet med muffer, men savnet en
forankring under vandflaten. Beskyttelsesmuffene viste
tegn til skuringer. Vi anser det ikke usansynlig at
lignende forhold som har gjort sig gjældende ved
broer ogsaa kan ha gjort sig gjældende i dette tilfælde.
For at beskytte kabelen mot lignende brudd er
den nu ved hjælp av dykker fæstet til fjeldet med
klaver helt til en dybde av 6 m. under lavvand. Des
uten er alle mellemrum mellem fjeldet og kabelen
utfyldt med betonsekker for at hindre dragsuget at
faa tak paa kabelen.
En vanskelighet ved arbeidet forutsattes at bli
spørsmaalet om at kunne holde prammen i den rik
tige stilling, da bundforholdene ikke tillot opankring.
Istedetfor ankere benyttedes 2 motorbaate, som med
en sakte fart holdt prammen op mot vind og strøm.
Selvfølgelig benyttedes ogsaa inde ved land landtaug
saa meget som raad var.
Efter at ha løsnet kabelenden i land og faat denne
bragt ombord og fæstet paa trommelen, haltes kabelen
efterhvert op ved hjælp av de omtalte kraner, idet
wirene fæstedes i taugstropper som lagdes om kabelen
og som flyttedes efterhvert som man fik halt ind.
Som en glædelig overraskelse viste det sig at være
let at finde feilstedet, idet man straks blev opmerksom
paa at en armeringstraad var brudt, og ved nærmere
eftersyn viste tegn paa avsmeltning. Ved kapningen
viste det sig da ogsaa at der var fundet gjennemslag
sted fra en fase til blymantelen. De øvrige faser var
fremdeles forholdsvis uberørte. Rigtignok hadde man
ogsaa en kort tid før kabelreparationen maattet ophøre
med strømleveringen paa 2 faser.
Undertegnede har av tilfældet trukket den slutning
at en kabel ikke alene maa beskyttes mot grovere
mekaniske angrep ved hjælp av beskyttelsesmuffer, men
at den ogsaa saavidt mulig bør beskyttes mot bevæ
gelser av den art som man ikke kan iakta med blotte
øie. Det gjælder formentlig at undgaa svingnings
knutepunkter. Værst er det vel nåar kabelen staar
spændt som en violinstreng, næsten ret op og ned,
mens forholdene vel er helt ufarlige der hvor kabelen
paa en eller anden maate faar anledning til at begrave
sig seiv i bunden.
Da feilstedet laa nær inde ved land og man hadde
et tilstrækkelig langt stykke tilovers fra tidligere kabel
utlægning, slåp man med en skjøtning. Da det
hele arbeide forløp uten nogen slags uheld eller for
sinkelse, kunde reparationsarbeidet ansees overstaat i
løpet av ca. 36 timer, hvorav til selve skjøtningsar
beidet incl. nødvendig tid til avkjøling og efterfylding
av kabelmassen 12 timer.
En undersøkelse av kabelen i og ved bruddstedet
viste at blymantelen var helt avslitt paa flere steder,
saaledes at våndet uhindret kunde trænge ind til iso
lationen. Trods det maa kabelen ha staat i flere
maaneder uten at isolationen blev ødelagt, og feilstedet
som var helt lokalt laa desuten en ca. 30 cm. fjernet
fra nærmeste brudd i blymassen. Herav maa man
slutte at kabelen har været godt impregnert. Ved
at kappe kabelen og ophete kabelendene med en
loddelampe viste det sig at våndet kun var trængt
ganske kort stykke ind langs blymantelen. I en avstand
av et par meter fra bruddstedet kunde ikke opdages
spor av fugtighet.
I »Electrical World « for 7. nov. 1925 lindes en
kortfattet beskrivelse av Kentucky Hydro-Electric Com
pany’s kraftstation Dix River, som i flere henseender
er et interessant anlæg.
Elvens gjennemsnitlige vandføring er 15,5 m 3.sek,.
varierende fra 800 m3.sek. under flom til næsten nul
om sommeren. Faldhøiden varierer fra 50,5 m. til 72 m.
undervandstanden varierer over 12 m. Da kraftsta
tionen samkjører med flere andre større stationer har
man kunnet utnytte saagodtsom hele aarsvandføringen,
idet man har installert turbiner for 41 m 3.sek. Den
installerte maskinydelse er 22 500 kW., fordelt paa
tre turbiner å n 000 hk. ved 72 m. faldhøide med
generatorer paa 9400 kVA., 13 200 volt, 60 perioder,
300 omdr.
De avkappede stykker er underkastet en under
søkelse ved fabrikens laboratorium. Resultatet av den
kemiske analyse viser at blyets sammenssetning er til
fredsstillende. De mikroskopiske undersøkelser viste
at blyet i nærheten av bruddstedet indeholdt fine rids,
hovedsagelig lodret paa kabelen. Disse fine rids
hadde altsaa som tidligere nævnt paa enkelte steder
ført til helt brudd. Nogen skadelig indvirkning av
kemiske eller elektrokemiske kræfter har man ikke
kunnet opdage. Derimot maa man anta, at blyet har
været utsat for en i tidens løp mer og mer om sig
gripende omkrystallisering.
Paa grund av den store variation av undervand
standen er kraftstationen som vist paa omstaaende
vertikalsnit utført med en meget høi underbygning.
Gulvet i maskinsalen ligger i høide med overkanten
av generatorernes statorringer. Til inspektion av gene
ratorernes ydre er der 23 cm. klaring i gulvet utenom
statorerne, overdækket med glasplater. Uen varme luft
fra generatorerne trænger ikke op i maskinsalen. Den
Fabriken mener at ha konstatert lignende omkrystal
lisering av blyet ved kabler som er oplagt under broer,
147
