1926, No. 13
ELEKTROTEKNISK TIDSSKRIFT

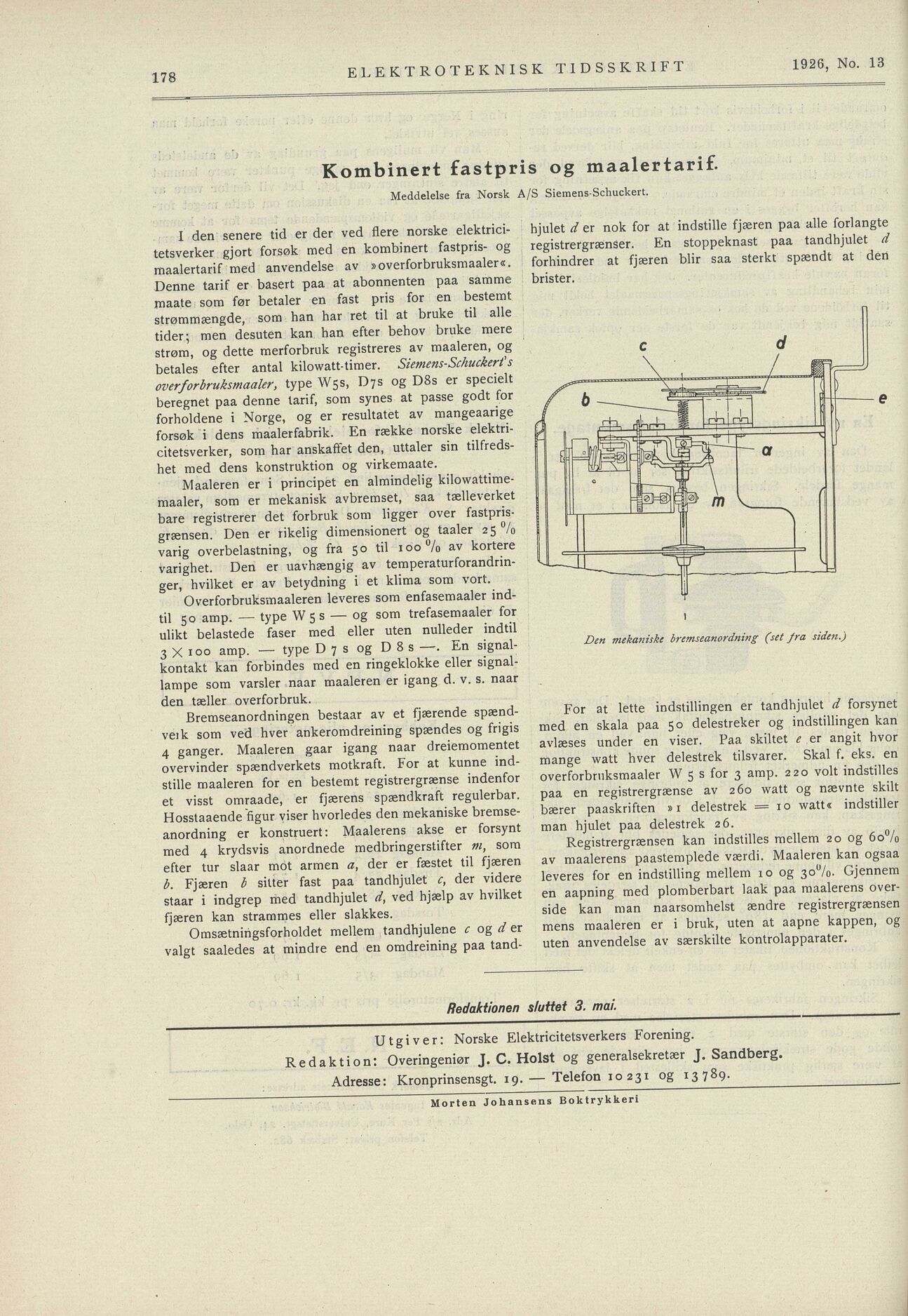

Kombinert fastpris og maalertarif.
Meddelelse fra Norsk A/S Siemens-Schuckert
hjulet d er nok for at indstille fjæren paa alle forlangte
registrergrænser. En stoppeknast paa tandhjulet d
forhindrer at fjæren blir saa sterkt spændt at den
brister.
I den senere tid er der ved flere norske elektrici
tetsverker gjort forsøk med en kombinert fastpris- og
maalertarif med anvendelse av » overforbruksmaaler«.
Denne tarif er basert paa at abonnenten paa samme
maate som før betaler en fast pris for en bestemt
strømmængde, som han har ret til at bruke til alle
tider-, men desuten kan han efter behov bruke mere
strøm, og dette merforbruk registreres av maaleren, og
betales efter antal kilowatt-timer. Siemens-Schuckerfs
overforbruksmaaler, type W5 s, D 7 s og D8s er specielt
beregnet paa denne tarif, som synes at passe godt for
forholdene i Norge, og er resultatet av mangeaange
forsøk i dens maalerfabrik. En række norske elektri
citetsverker, som har anskaffet den, uttaler sin tilfreds
het med dens konstruktion og virkemaate.
Maaleren er i principet en almindelig kilowattime
maaler, som er mekanisk avbremset, saa tælleverket
bare registrerer det forbruk som ligger over fastpns
grænsen. Den er rikelig dimensionert og taaler 25/0
varig overbelastning, og fra 50 til 100% av kortere
varighet. Den er uavhængig av temperaturforandnn
ger, hvilket er av betydning i et klima som vort.
Overforbruksmaaleren leveres som enfasemaaler ind
til 50 amp. type W5 s og som trefasemaaler for
ulikt belastede faser med eller uten nulleder indtil
3 X 100 amp. type D7 s og D8s —. En signal
kontakt kan forbindes med en ringeklokke eller signal
lampe som varsler nåar maaleren er igang d. v. s. nåar
den tæller overforbruk.
Bremseanordningen bestaar av et fjærende spænd
veik som ved hver ankeromdreining spændes og frigis
4 gånger. Maaleren gaar igang nåar dreiemomentet
overvinder spændverkets motkraft. For at kunne ind
stille maaleren for en bestemt registrergrænse indenfor
et visst omraade, er fjærens spændkraft regulerbar.
Hosstaaende figur viser hvorledes den mekaniske bremse
anordning er konstruert: Maalerens akse er forsynt
med 4 krydsvis anordnede medbringerstifter m, som
efter tur slaar mot armen a, der er fæstet til fjæren
b. Fjæren b sitter fast paa tandhjulet c, der videre
staar i indgrep med tandhjulet d, ved hjælp av hvilket
fjæren kan strammes eller slakkes.
Omsætnirigsforholdet mellem tandhjulene c og d er
valgt saaledes at mindre end en omdreining paa tand-
For at lette indstillingen er tandhjulet d forsynet
med en skala paa 50 delestreker og indstillingen kan
avlæses under en viser. Paa skiltet eer angit hvor
mange watt hver delestrek tilsvarer. Skal f. eks. en
overforbruksmaaler W 5 s for 3 amp. 220 volt indstilles
paa en registrergrænse av 260 watt og nævnte skilt
bærer paaskriften »1 delestrek = 10 watt« indstiller
man hjulet paa delestrek 26.
Registrergrænsen kan indstilles mellem 20 og 60 /o
av maalerens paastemplede værdi. Maaleren kan ogsaa
leveres for en indstilling mellem 10 og 30%. Gjennem
en aapning med plomberbart laak paa maalerens over
side kan man naarsomhelst ændre registrergrænsen
mens maaleren er i bruk, uten at aapne kappen, og
uten anvendelse av særskilte kontrolapparater.
Redaktionen sluttet 3. mai.
Utgiver: Norske Elektricitetsverkers Förening.
Redaktion: Overingeniør J.C.Holst og generalsekretær J.Sandberg.
Adresse: Kronprinsensgt. 19. Telefon 10231 og 13789-
Morten Johansens Boktrykkeri
Den mekaniske bremseanordning (set fra siden.)
178
c d
V,
m V f|
U~aL "f
