Bergens Elektricitetsverks aarsberetning
Fig. 2 viser et interiør fra prøverummet.

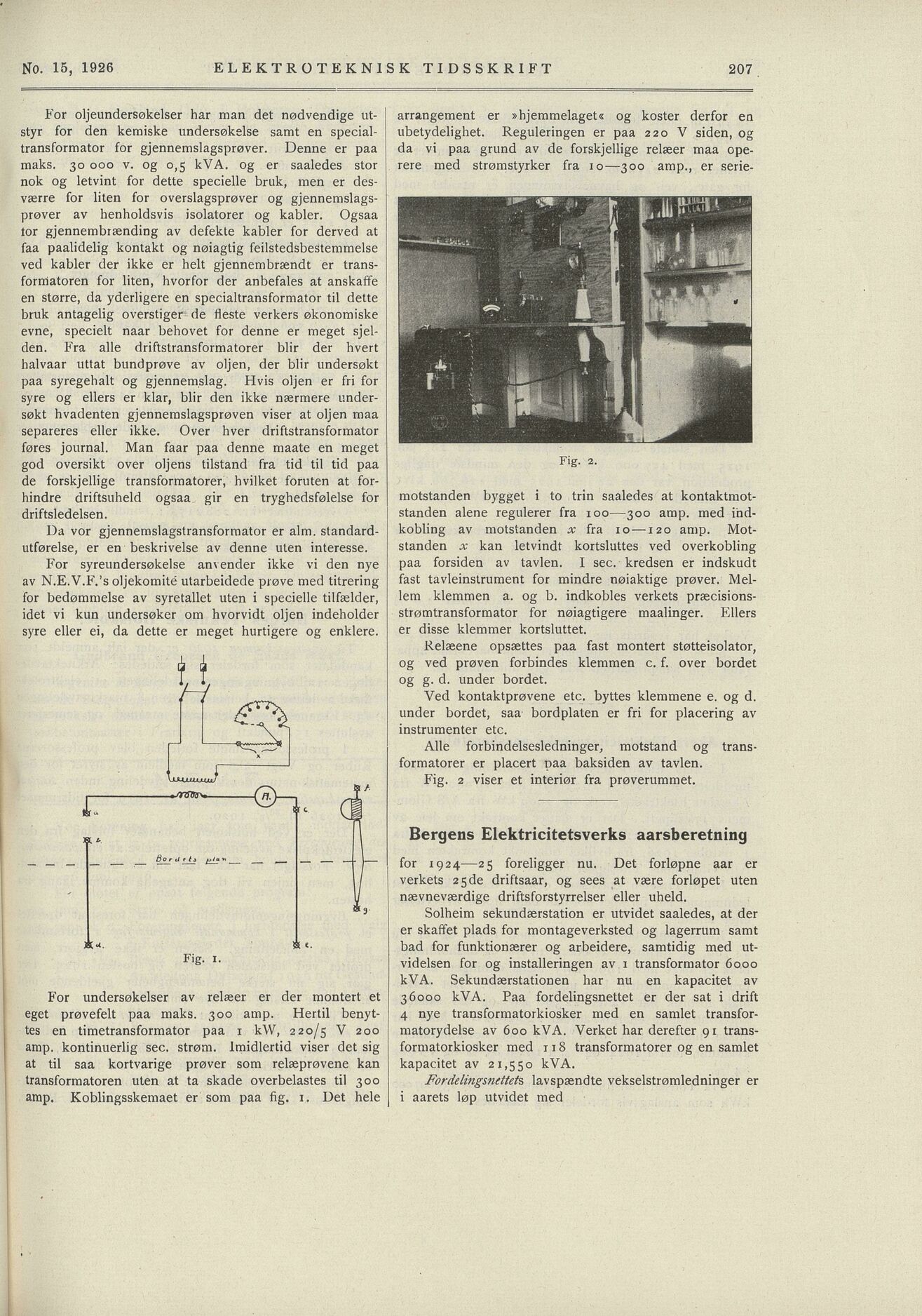

No. 15, 1926 ELEKTROTEKNISK TIDSSKRIFT
For oljeundersøkelser har man det nødvendige ut
styr for den kemiske undersøkelse samt en special
transformator for gjennemslagsprøver. Denne er paa
maks. 30 000 v. og 0,5 kVA. og er saaledes stor
nok og letvint for dette specielle bruk, men er des
værre for liten for overslagsprøver og gjennemslags
prøver av henholdsvis isolatorer og kabler. Ogsaa
tor gjennembrænding av defekte kabler for derved at
faa paalidelig kontakt og nøiagtig feilstedsbestemmelse
ved kabler der ikke er helt gjennembrændt er trans
formatoren for liten, hvorfor der anbefales at anskaffe
en større, da yderligere en specialtransformator til dette
bruk antagelig overstiger de fleste verkers økonomiske
evne, specielt nåar behovet for denne er meget sjel
den. Fra alle driftstransformatorer blir der hvert
halvaar uttat bundprøve av oljen, der blir undersøkt
paa syregehalt og gjennemslag. Hvis oljen er fri for
syre og ellers er klar, blir den ikke nærmere under
søkt hvadenten gjennemslagsprøven viser at oljen maa
separeres eller ikke. Over hver driftstransformator
føres journal. Man faar paa denne maate en meget
god oversikt over oljens tilstand fra tid til tid paa
de forskjellige transformatorer, h vilket foruten at for
hindre driftsuheld ogsaa gir en tryghedsfølelse for
driftsledelsen.
arrangement er »hjemmelaget« og koster derfor en
ubetydelighet. Reguleringen er paa 220 V siden, og
da vi paa grund av de forskjellige relæer maa ope
rere med strømstyrker fra 10 —300 amp., er serie-
motstanden bygget i to trin saaledes at kontaktmot
standen alene regulerer fra 100—300 amp. med ihd
kobling av motstanden x fra 10 —l2O amp. Mot
standen x kan letvindt kortsluttes ved overkobling
paa forsiden av tavlen. I sec. kredsen er indskudt
fast tavleinstrument for mindre nøiaktige prøver. Mel
lem klemmen a. og b. indkobles verkets præcisions
strømtransformator for nøiagtigere maalinger. Ellers
er disse klemmer kortsluttet.
Da vor gjennemslagstransformator er alm. standard
utførelse, er en beskrivelse av denne uten interesse.
For syreundersøkelse anvender ikke vi den nye
av N.E.V.F.’s oljekomité utarbeidede prøve med titrering
for bedømmelse av syretallet uten i specielle tilfælder,
idet vi kun undersøker om hvorvidt oljen indeholder
syre eller ei, da dette er meget hurtigere og enklere.
Relæene opsættes paa fast montert støtteisolator,
og ved prøven forbindes klemmen c. f. over bordet
og g. d. under bordet.
Ved kontaktprøvene etc. byttes klemmene e. og d.
under bordet, saa bordplaten er fri for placering av
instrumenter etc.
Alle forbindelsesledninger, motstand og trans
formatorer er placert paa baksiden av tavlen.
Solheim sekundærstation er utvidet saaledes, at der
er skaffet plads for montageverksted og lagerrum samt
bad for funktionærer og arbeidere, samtidig med ut
videlsen for og installeringen av 1 transformator 6000
kVA. Sekundærstationen har nu en kapacitet av
36000 kVA. Paa fordelingsnettet er der sat i drift
4 nye transformatorkiosker med en samlet transfor
matorydelse av 600 kVA. Verket har derefter 91 trans
formatorkiosker med 1 18 transformatorer og en samlet
kapacitet av 21,550 kVA.
For undersøkelser av relæer er der montert et
eget prøvefelt paa maks. 300 amp. Hertil benyt
tes en timetransformator paa 1 kW, 220/5 V 200
amp. kontinuerlig sec. strøm. Imidlertid viser det sig
at til saa kortvarige prøver som relæprøvene kan
transformatoren uten at ta skade overbelastes til 300
amp. Koblingsskemaet er som paa fig. 1. Det hele
Fordelingsnettet* lavspændte vekselstrømledninger er
i aarets løp utvidet med
for 1924—25 foreligger nu. Det forløpne aar er
verkets 25 de driftsaar, og sees at være forløpet uten
nævneværdige driftsforstyrrelser eller uheld.
Fig. 2.
Fig. i
207
IIr ,.:$ • HR i5
- ; .:: 1
t i
V J
n^
JLMmuuJ
j: •*""•—©-x. (jj*
Ä A
_ Bor ä tjj gl* »
I
Ä*. & e.
