(Efter E. Pfiffner i E. T. Z. no. 2, 1926.)

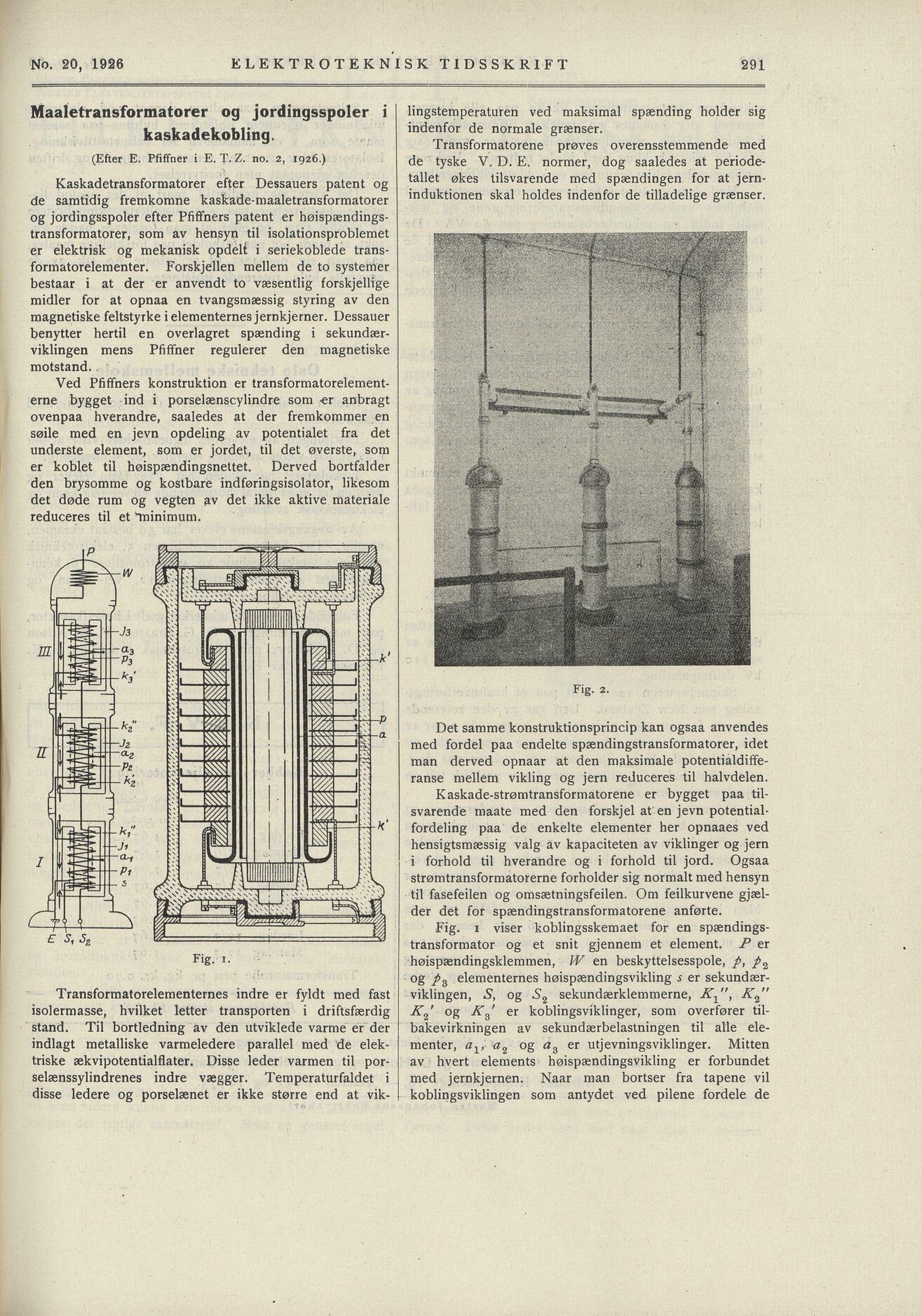

ELEKTROTEKNISK TIDSSKRIFT
No. 20, 1926
Maaletransformatorer og jordingsspoler i
kaskadekobling .
lingstemperaturen ved maksimal spænding holder sig
indenfor de normale grænser.
Transformatorene prøves overensstemmende med
de tyske V. D. E. normer, dog saaledes at periode
tallet økes tilsvarende med spændingen for at jern
induktionen skal holdes indenfor de tilladelige grænser.
Kaskadetransformatorer efter Dessauers patent og
de samtidig fremkomne kaskade-maaletransformatorer
og jordingsspoler efter Pfiffners patent er høispændings
transformatorer, som av hensyn til isolationsproblemet
er elektrisk og mekanisk opdeli i seriekoblede trans
formatorelementer. Forskjellen mellem de to systemer
bestaar i at der er anvendt to væsentlig forskjellige
midler for at opnaa en tvangsmæssig styring av den
magnetiske feltstyrke i elementernes jernkjerner. Dessauer
benytter hertil en overlagret spænding i sekundær
viklingen mens Pfifmer regulerer den magnetiske
motstand.
Ved Pfiffners konstruktion er transformatorelement
erne bygget ind i porselænscylindre som -er anbragt
ovenpaa hverandre, saaledes at der fremkommer en
søile med en jevn opdeling av potentialet fra det
underste element, som er jordet, til det øverste, som
er koblet til høispændingsnettet. Derved bortfalder
den brysomme og kostbare indføringsisolator, likesom
det døde rum og vegten av det ikke aktive materiale
reduceres til et "minimum.
Det samme konstruktionsprincip kan ogsaa anvendes
med fordel paa endelte spændingstransformatorer, idet
man derved opnaar at den maksimale potentialdifife
ranse mellem vikling og jern reduceres til halvdelen.
Kaskade-strømtransformatorene er bygget paa til
svarende maate med den forskjel at en jevn potential
fordeling paa de enkelte elementer her opnaaes ved
hensigtsmæssig valg av kapaciteten av viklinger og jern
i forhold til hverandre og i forhold til jord. Ogsaa
strømtransformatorerne forholder sig normalt med hensyn
til fasefeilen og omsætningsfeilen. Om feilkurvene gjæl
der det for spændingstransformatorene anførte.
Transformatorelementernes indre er fyldt med fast
isolermasse, hvilket letter transporten i driftsfærdig
stand. Til bortledning av den utviklede varme er der
indlagt metalliske varmeledere parallel med de elek
triske ækvipotentialflater. Disse leder varmen til por
selænssylindrenes indre vægger. Temperaturfaldet i
disse ledere og porselænet er ikke større end at vik-
Fig. i viser koblingsskemaet for en spændings
transformator og et snit gjennem et element. Per
høispændingsklemmen, W en beskyttelsesspole, p, p2
og pz elementernes høispændingsvikling ser sekundær
viklingen, S, og S2 sekundærklemmerne, J^x ", K2 "
K2 og Kz ’ er koblingsviklinger, som overfører til
bakevirkningen av sekundærbelastningen til alle de
menter, a x , a 2 og ö 3 er utjevningsviklinger. Mitten
av hvert elements høispændingsvikling er forbundet
med jernkjernen. Nåar man bortser fra tåpene vil
koblingsviklingen som antydet ved pilene fordele de
Fig. 2.
Fig. i.
