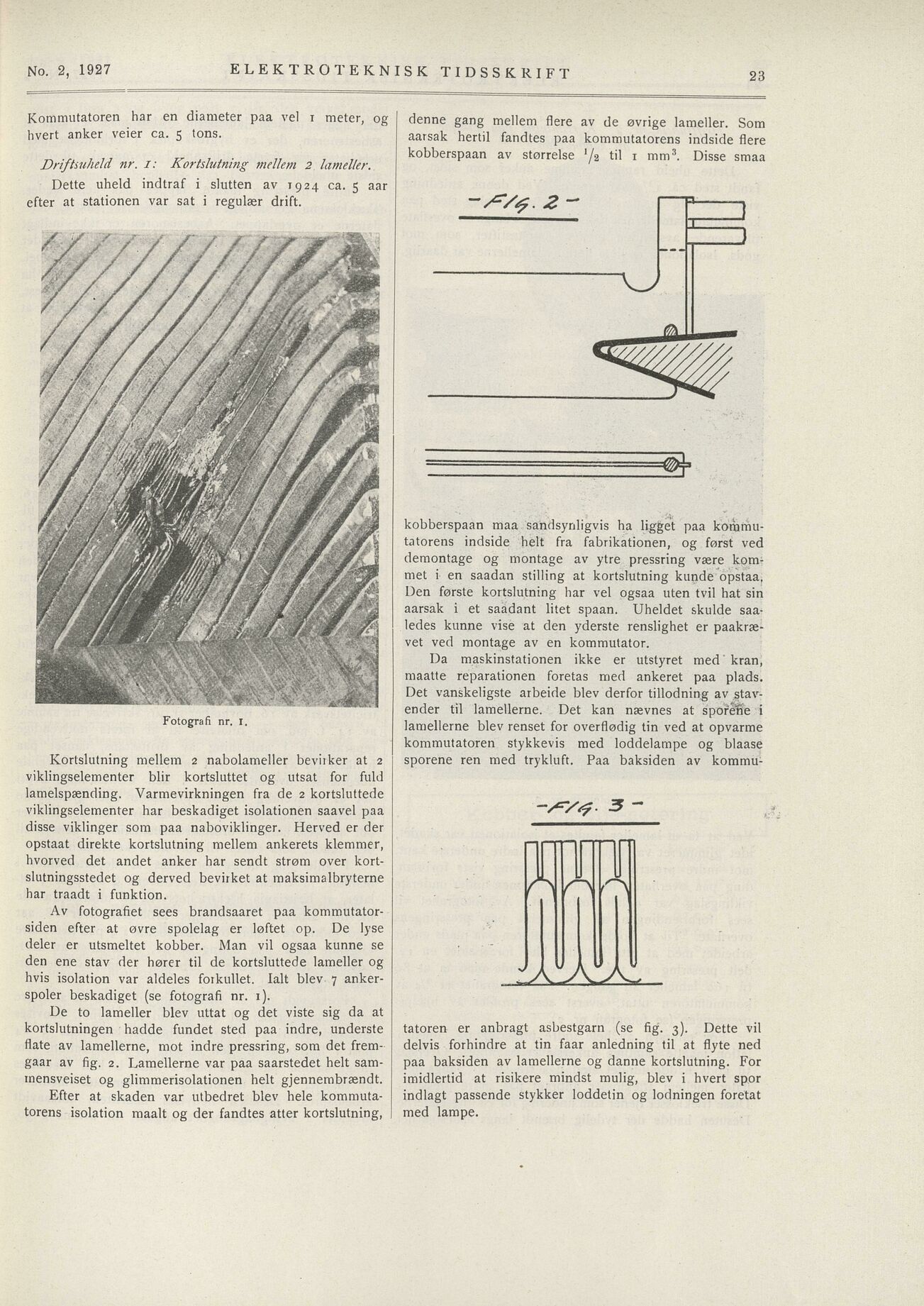

Driftsuheld nr. 1: Kortslutning ?nellem 2 lameller.
3 -
ELEKTROTEKNISK TIDSSKRIFT
No. 2, 1927
Kommutatoren har en diameter paa vel 1 meter, og
hvert anker veier ca. 5 tons.
denne gang mellem flere av de øvrige lameller. Som
aarsak hertil fandtes paa kommutatorens indside flere
kobberspaan av størrelse ‘/2 til 1 mm 3. Disse smaa
Dette uheld indtraf i slutten av 1924 ca. 5 aar
efter at stationen var sat i regulær drift.
kobberspaan maa sandsynligvis ha ligget paa kommu
tatorens indside helt fra fabrikationen, og først ved
demontage og montage av ytre pressring være kom
met i en saadan stilling at kortslutning kunde opstaa,
Den første kortslutning har vel ogsaa uten tvil hat sin
aarsak i et saadant litet spaan. Uheldet skulde saa
ledes kunne vise at den yderste renslighet er paakræ
vet ved montage av en kommutator.
Da maskinstationen ikke er utstyret med kran,
raaatte reparationen företas med ankeret paa plads.
Det vanskeligste arbeide blev derfor tillodning av stav
ender til lamellerne. Det kan nævnes at spofene i
lamellerne blev renset for overflødig tin ved at opvarme
kommutatoren stykkevis med loddelampe og blaase
sporene ren med trykluft. Paa baksiden av koramu-
Kortslutning mellem 2 nabolameller beviiker at 2
viklingselementer blir kortsluttet og utsat for fuld
lamelspænding. Varmevirkningen fra de 2 kortsluttede
viklingselementer har beskadiget isolationen saavel paa
disse viklinger som paa naboviklinger. Herved er der
opstaat direkte kortslutning mellem ankerets klemmer,
hvorved det andet anker har sendt strøm over kort
slutningsstedet og derved bevirket at raaksimalbryterne
har traadt i funktion.
Av fotografiet sees brandsaaret paa kommutator
siden efter at øvre spolelag er løftet op. De lyse
deler er utsmeltet kobber. Man vil ogsaa kunne se
den ene stav der hører til de kortsluttede lameller og
hvis isolation var aldeles foikullet. lalt blev 7 anker
spoler beskadiget (se fotografi nr. 1).
De to lameller blev uttat og det viste sig da at
kortslutningen hadde fundet sted paa indre, underste
flate av lamellerne, mot indre pressring, som det frem
gaar av fig. 2. Lamellerne var paa saarstedet helt sam
mensveiset og glimmerisolationen helt gjennerabrændt.
Efter at skaden var utbedret blev hele kommuta
torens isolation raaalt og der fandtes atter kortslutning,
tatoren er anbragt asbestgarn (se fig. 3). Dette vil
delvis forhindre at tin faar anledning til at flyte ned
paa baksiden av lamellerne og danne kortslutning. For
imidlertid at risikere mindst mulig, blev i hvert spor
indlagt passende stykker loddetin og lödningen foretat
med lampe.
Fotografi nr. I.
23
- rr—t
. 1—-—i
)
u
—
MM
