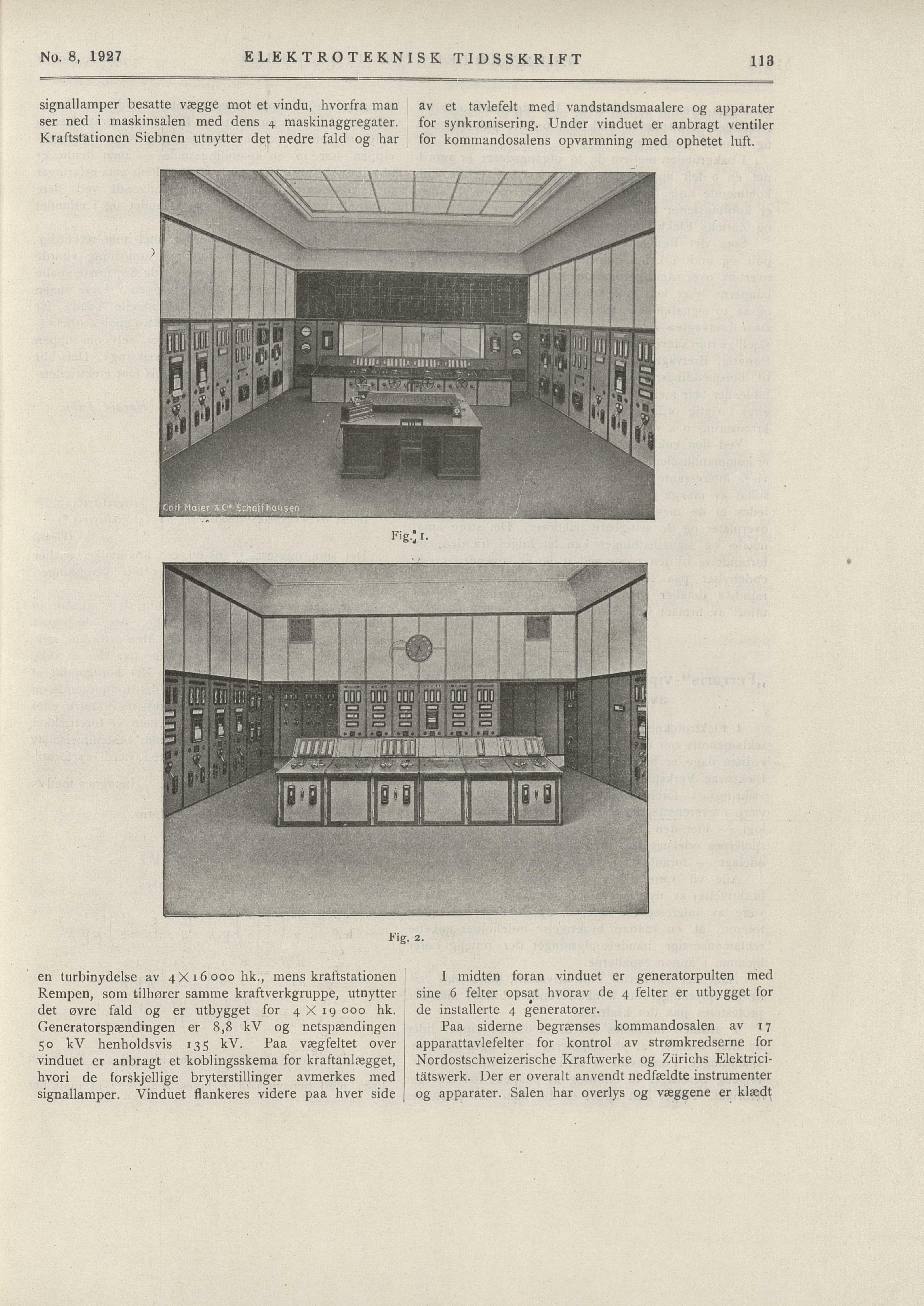

No. 8, 1927 ELEKTROTEKNISK TIDSSKRIFT
signallamper besatte vægge mot et vindu, hvorfra man av et tavlefelt med vandstandsmaalere og apparater
ser ned i maskinsalen med dens 4 maskinaggregater. for synkronisering. Under vinduet er anbragt ventiler
Kraftstationen Siebnen utnytter det nedre fald og har for kommandosalens opvarmning med ophetet luft.
I midten foran vinduet er generatorpulten med
sine 6 felter opsat hvorav de 4 felter er utbygget for
de installerte 4 generatorer.
Paa siderne begrænses kommandosalen av 17
apparattavlefelter for kontrol av strømkredserne for
Nordostschweizerische Kraftwerke og Ziirichs Elektrici
tätswerk. Der er overalt anvendt nedfældte instrumenter
og apparater. Salen har overlys og væggene er klædt
en turbinydelse av 4X16000 hk., mens kraftstationen
Rempen, som tilhører samme kraftverkgruppe, utnytter
det øvre fald og er utbygget for 4X19 000 hk.
Generatorspændingen er 8,8 kV og netspændingen
50 kV henholdsvis 135 kV. Paa vægfeltet over
vinduet er anbragt et koblingsskema for kraftanlægget,
hvori de forskjellige bryterstillinger avmerkes med
signallamper. Vinduet flankeres videre paa hver side
Fig. 2
113
F,‘g->
