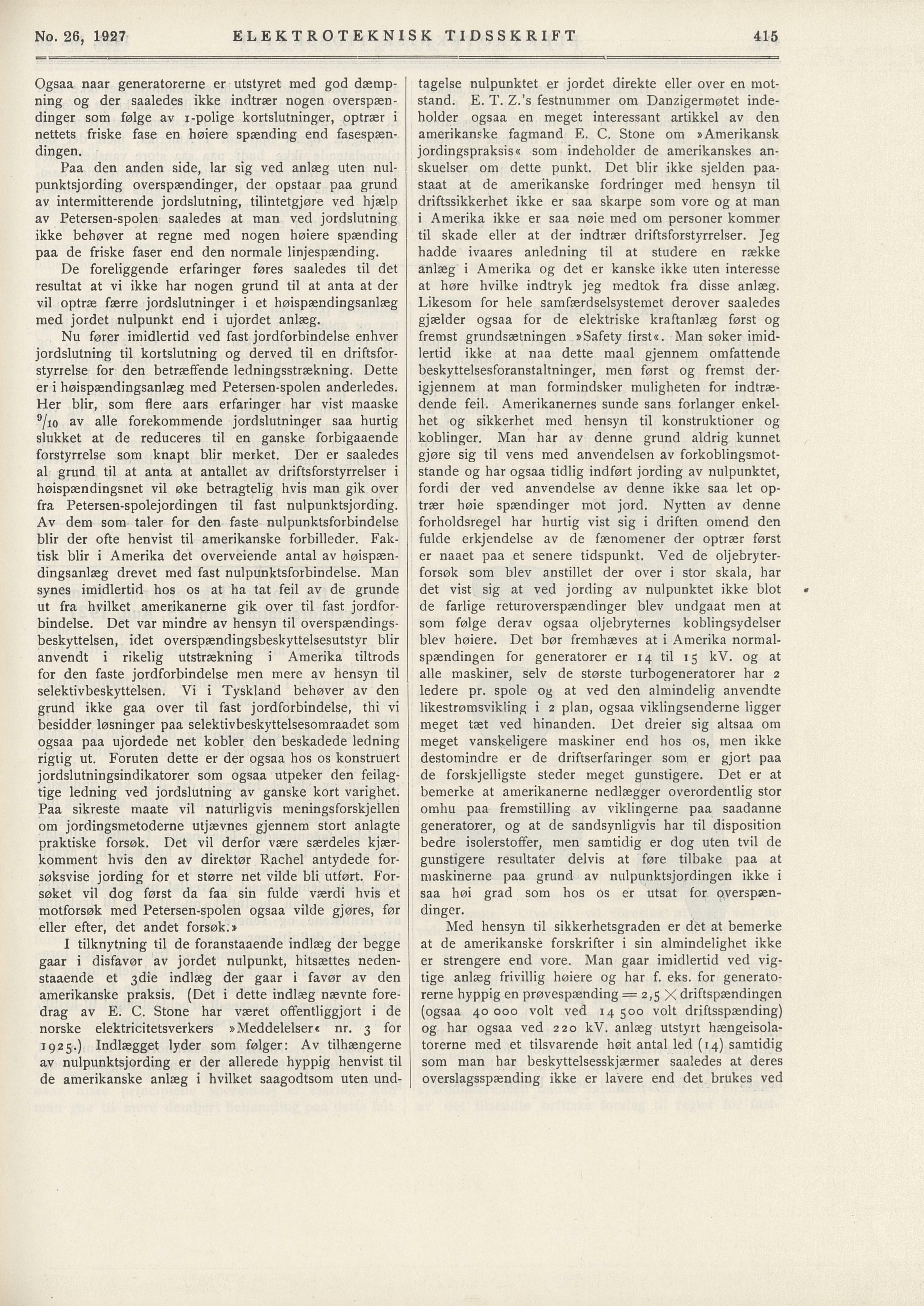

Full resolution (JPEG) - On this page / på denna sida - No. 26. 15. september 1927 - Sider ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
ELEKTROTEKNISK TIDSSKRIFT
No. 26, 1927
Ogsaa naar generatorerne er utstyret med god dæmp
ning og der saaledes ikke indtrær nogen overspæn
dinger som følge av x-polige kortslutninger, optrær i
nettets friske fase en høiere spænding end fasespæn
dingen.
tagelse nulpunktet er jordet direkte eller over en mot
stand, E. T. Z,’s festnummer om Danzigermøtet inde
holder ogsaa en meget interessant artikkel av den
amerikanske fagmand E. C. Stone om »Amerikansk
jordingspraksis« som indeholder de amerikanskes an
skuelser om dette punkt. Det blir ikke sjelden paa
staat at de amerikanske fordringer med hensyn til
driftssikkerhet ikke er saa skarpe som vore og at man
i Amerika ikke er saa nøie med om personer kommer
til skade eller at der indtrær driftsforstyrrelser. Jeg
hadde ivaares anledning til at studere en række
anlæg i Amerika og det er kanske ikke uten interesse
at høre hvilke indtryk jeg medtok fra disse anlæg.
Likesom for hele samfærdselsystemet derover saaledes
gjælder ogsaa for de elektriske kraftanlæg først og
fremst grundsælningen »Safety first«. Man søker imid
lertid ikke at naa dette maal gjennem omfattende
beskyttelsesforanstaltninger, men først og fremst der
igjennem at man formindsker muligheten for indtræ
dende feil. Amerikanernes sunde sans forlanger enkel
het og sikkerhet med hensyn til konstruktioner og
koblinger. Man har av denne grund aldrig kunnet
gjøre sig til vens med anvendelsen av forkoblingsmot
stande og har ogsaa tidlig indført jording av nulpunktet,
fordi der ved anvendelse av denne ikke saa let op
trær høie spændinger mot jord. Nytten av denne
forholdsregel har hurtig vist sig i driften oraend den
fulde erkjendelse av de fænomener der optrær først
er naaet paa et senere tidspunkt. Ved de oljebryter
forsøk som blev anstillet der over i stor skala, har
det vist sig at ved jording av nulpunktet ikke blot
de farlige returoverspændinger blev undgaat men at
som følge derav ogsaa oljebryternes koblingsydelser
blev høiere. Det bør fremhæves at i Amerika normal
spændingen for generatorer er 14 til 15 kV. og at
alle maskiner, seiv de største turbogeneratorer har 2
ledere pr. spole og at ved den almindelig anvendte
likestrømsvikling i 2 plan, ogsaa viklingsenderne ligger
meget tæt ved hinanden. Det dreier sig altsaa om
meget vanskeligere maskiner end hos os, men ikke
destomindre er de driftserfaringer som er gjort paa
de forskjelligste steder meget gunstigere. Det er at
bemerke at amerikanerne nedlægger overordentlig stor
omhu paa fremstilling av viklingerne paa saadanne
generatorer, og at de sandsynligvis har til disposition
bedre isolerstoffer, men samtidig er dog uten tvil de
gunstigere resultater delvis at føre tilbake paa at
maskinerne paa grund av nulpunktsjordingen ikke i
saa høi grad som hos os er utsat for overspæn
dinger.
Paa den anden side, lar sig ved anlæg uten nul
punktsjording overspændinger, der opstaar paa grund
av intermitterende jordslutning, tilintetgjøre ved hjælp
av Petersen-spolen saaledes at man ved jordslutning
ikke behøver at regne med nogen høiere spænding
paa de friske faser end den normale linjespænding.
De foreliggende erfaringer føres saaledes til det
resultat at vi ikke har nogen grund til at anta at der
vil optræ færre jordslutninger i et høispændingsanlæg
med jordet nulpunkt end i ujordet anlæg.
Nu fører imidlertid ved fast jordforbindelse enhver
jordslutning til kortslutning og derved til en driftsfor
styrrelse for den betræffende ledningsstrækning. Dette
er i høispændingsanlæg med Petersen-spolen anderledes.
Her blir, som flere aars erfaringer har vist maaske
9/io av alle forekommende jordslutninger saa hurtig
slukket at de reduceres til en ganske forbigaaende
forstyrrelse som knapt blir merket. Der er saaledes
al grund til at anta at antallet av driftsforstyrrelser i
høispændingsnet vil øke betragtelig hvis man gik over
fra Petersen-spolejordingen til fast nulpunktsjording.
Av dem som taler for den faste nulpunktsforbindelse
blir der ofte henvist til amerikanske forbilleder. Fak
tisk blir i Amerika det overveiende antal av høispæn
dingsanlæg drevet med fast nulpunktsforbindelse. Man
synes imidlertid hos os at ha tat feil av de grunde
ut fra hvilket amerikanerne gik over til fast jordfor
bindelse. Det var mindre av hensyn til overspændings
beskyttelsen, idet overspændingsbeskyttelsesutstyr blir
anvendt i rikelig utstrækning i Amerika tiltrods
for den faste jordforbindelse men mere av hensyn til
selektivbeskyttelsen. Vi i Tyskland behøver av den
grund ikke gaa over til fast jordforbindelse, thi vi
besidder løsninger paa selektivbeskyttelsesomraadet som
ogsaa paa ujordede net kobler den beskadede ledning
rigtig ut. Foruten dette er der ogsaa hos os konstruert
jordslutningsindikatorer som ogsaa utpeker den feilag
tige ledning ved jordslutning av ganske kort varighet.
Paa sikreste maate vil naturligvis meningsforskjellen
om jordingsmetoderne utjævnes gjennera stort anlagte
praktiske forsøk. Det vil derfor være særdeles kjær
komment hvis den av direktør Rachel antydede for
søksvise jording for et større net vilde bli utført. For
søket vil dog først da faa sin fulde værdi hvis et
raotforsøk med Petersen-spolen ogsaa vilde gjøres, før
eller efter, det andet forsøk.» Med hensyn til sikkerhetsgraden er det at bemerke
at de amerikanske forskrifter i sin almindelighet ikke
er strengere end vore. Man gaar imidlertid ved vig
tige anlæg frivillig høiere og har f. eks. for generato
rerne hyppig en prøvespænding = 2,5 X driftspændingen
(ogsaa 40 000 volt ved 14 500 volt driftsspænding)
og har ogsaa ved 220 kV. anlæg utstyrt hængeisola
torerne med et tilsvarende høit antal led (14) samtidig
som man har beskyttelsesskjærmer saaledes at deres
overslagsspænding ikke er lavere end det brukes ved
I tilknytning til de foranstaaende indlæg der begge
gaar i disfavør av jordet nulpunkt, hitsættes neden
staaende et 3die indlæg der gaar i favør av den
amerikanske praksis. (Det i dette indlæg nævnte fore
drag av E. C. Stone har været offentliggjort i de
norske elektricitetsverkers »Meddelelser< nr. 3 for
1925.) Indlægget lyder som følger; Av tilhængerne
av nulpunktsjording er der allerede hyppig henvist til
de amerikanske anlæg i hvilket saagodtsom uten und-
415
