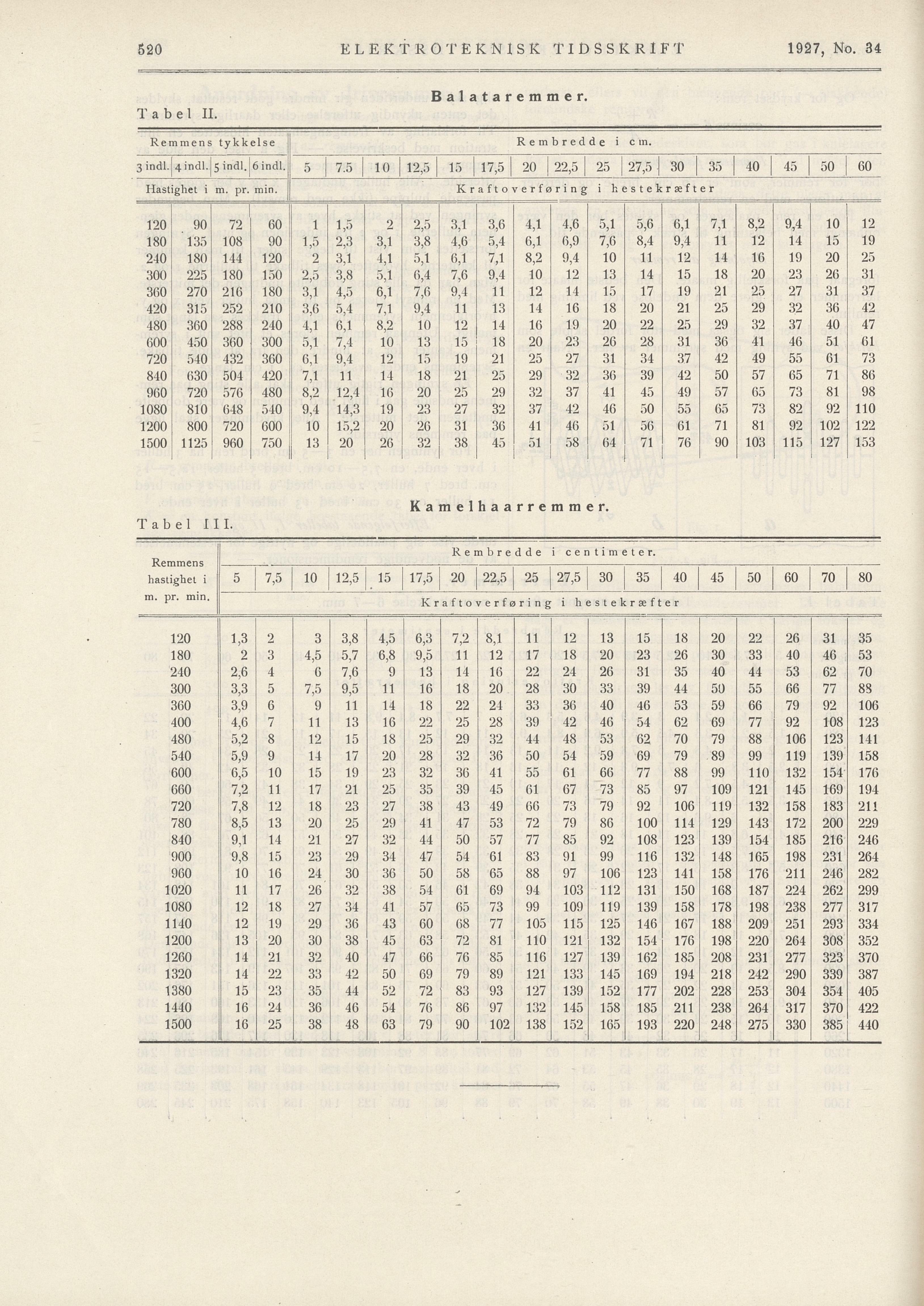

520 ELEKTROTEKNISK TIDSSKRIFT 1927, No. 84
Balataremmer.
T a b e l II.
Remmens tykkelse Rem bredde i c m.
3 indi. 4 indi. 5 indi. 6 indi. 5 7.5 10 12,5 15 17,5 20 22,5 25 27,5 30 35 40 45 50 60
Hastighet i m. pr. min. Kraftoverføring i hestekræft e r
120 90 72 60 1 1,5 2 2,5 3,1 3,6 4,1 4,6 5,1 5,6 6,1 7,1 8,2 9,4 10 12
180 135 108 90 1,5 2,3 3,1 3,8 4,6 5,4 6,1 6,9 7,6 8,4 9,4 11 12 14 15 19
240 180 144 120 2 3,1 4,1 5,1 6,1 7,1 8,2 9,4 10 11 12 14 16 19 20 25
300 225 180 150 2,5 3,8 5,1 6,4 7,6 9,4 10 12 13 14 15 18 20 23 26 31
360 270 216 180 3,1 4,5 6,1 7,6 9,4 11 12 14 15 17 19 21 25 27 31 37
420 315 252 210 3,6 5,4 7,1 9,4 11 13 14 16 18 20 21 25 29 32 36 42
480 360 288 240 4,1 6,1 8,2 10 12 14 16 19 20 22 25 29 32 37 40 47
o
o 450 360 300 5,1 7,4 10 13 15 18 20 23 26 28 31 36 41 46 51 61
720 540 432 360 6,1 9,4 12 15 19 21 25 27 31 34 37 42 49 55 61 73
840 630 504 420 7,1 11 14 18 21 25 29 32 36 39 42 50 57 65 71 86
960 720 576 480 8,2 12,4 16 20 25 29 32 37 41 45 49 57 65 73 81 98
1080 810 648 540 9,4 14,3 19 23 27 32 37 42 46 50 55 65 73 82 92 110
1200 800 720 600 10 15,2 20 20 31 36 41 46 51 56 61 71 81 92 102 122
1500 1125 960 750 13 20 26 32 38 45 51 58 64 71 76 90 103 115 127 153
Kamelhaarre m m e r.
Tabel III.
Rembre d d e i centimeter.
hastighet i 5 7,5 10 12,5 15 17,5 20 22,5 25 27,5 30 35 40 45 50 60 70 80
m. pr. min. Kr aftoverføring i hestekræft e r
120 1,3 2 3 3,8 4,5 6,3 7,2 8,1 11 12 13 15 18 20 22 26 31 35
180 2 3 4,5 5,7 6,8 9,5 11 12 17 18 20 23 26 30 33 40 46 53
240 2,6 4 6 7,6 9 13 14 16 22 24 26 31 35 40 44 53 62 70
300 3,3 5 7,5 9,5 11 16 18 20 28 30 33 39 44 50 55 66 77 88
360 3,9 6 9 11 14 18 22 24 33 36 40 46 53 59 66 79 92 106
400 4,6 7 11 13 16 22 25 28 39 42 46 54 62 69 77 92 108 123
480 5,2 8 12 15 18 25 29 32 44 48 53 62 70 79 88 106 123 141
540 5,9 9 14 17 20 28 32 36 50 54 59 69 79 89 99 119 139 158
600 6,5 10 15 19 23 32 36 41 55 61 66 77 88 99 110 132 154 176
660 7,2 11 17 21 25 35 39 45 61 67 73 85 97 109 121 145 169 194
720 7,8 12 18 23 27 38 43 49 66 73 79 92 106 119 132 158 183 211
780 8,5 13 20 25 29 41 47 53 72 79 86 100 114 129 143 172 200 229
840 9,1 14 21 27 32 44 50 57 77 85 92 108 123 139 154 185 216 246
900 9,8 15 23 29 34 47 54 61 83 91 99 116 132 148 165 198 231 264
960 10 16 24 30 36 50 58 65 88 97 106 123 141 158 176 211 246 282
1020 11 17 26 32 38 54 61 69 94 103 112 131 150 168 187 224 262 299
1080 12 18 27 34 41 57 65 73 99 109 119 139 158 178 198 238 277 317
1140 12 19 29 36 43 60 68 77 105 115 125 146 167 188 209 251 293 334
1200 13 20 30 38 45 63 72 81 110 121 132 154 176 198 220 264 308 352
1260 14 21 32 40 47 66 76 85 116 127 139 162 185 208 231 277 323 370
1320 14 22 33 42 50 69 79 89 121 133 145 169 194 218 242 290 339 387
1380 15 23 35 44 52 72 83 93 127 139 152 177 202 228 253 304 354 405
1440 16 24 36 46 54 76 86 97 132 145 158 185 211 238 264 317 370 422
1500 16 25 38 48 63 79 90 102 138 152 165 193 220 248 275 330 385 440
