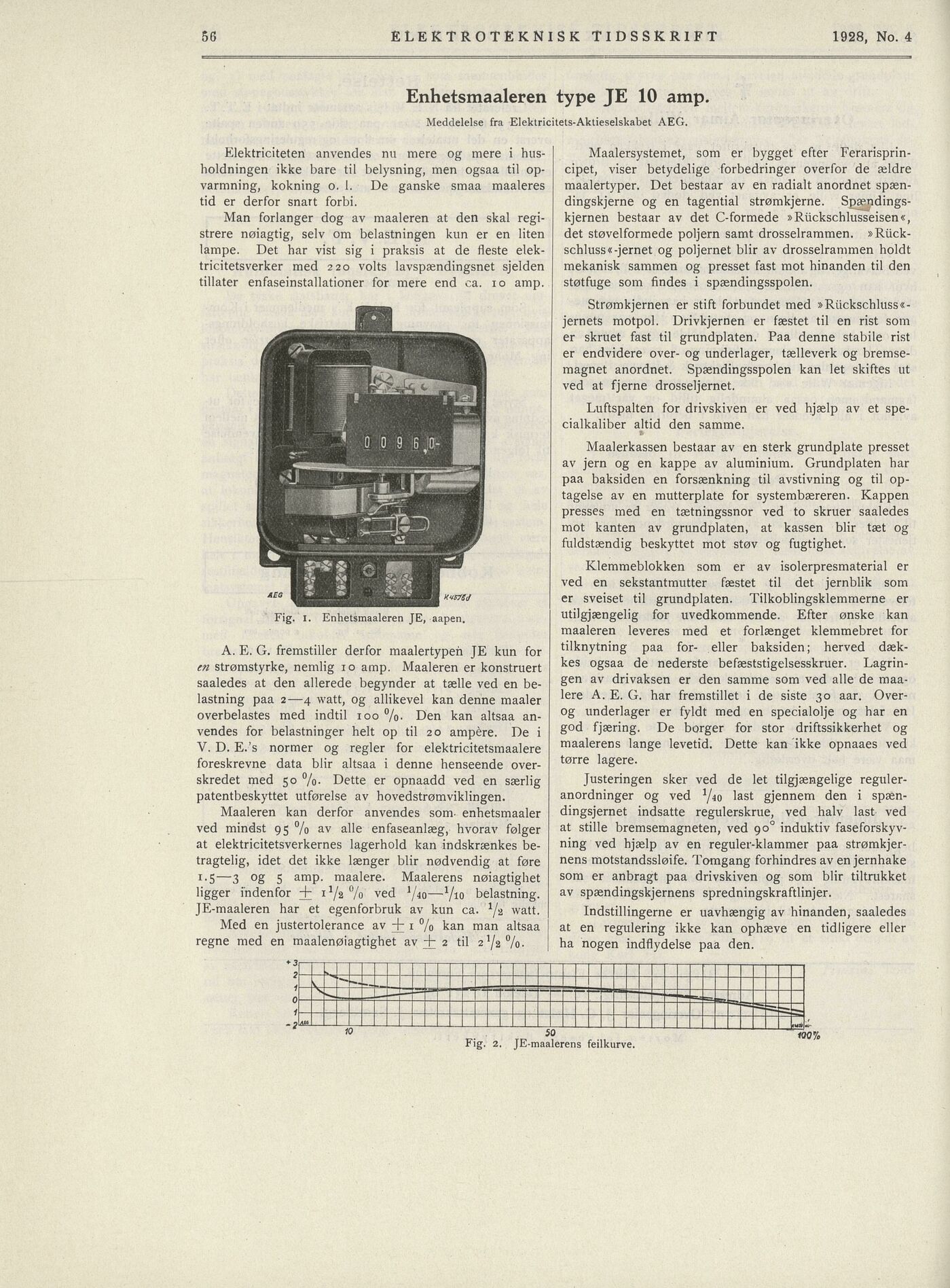

Enhetsmaaleren type JE 10 amp.
Elektricitets-Aktieselskabet AEG.
Meddelelse fra
+ 3
100%
ELEKTROTEKNISK TIDSSKRIFT 1928, No. 4
Elektriciteten anvendes nu mere og mere i hus
holdningen ikke bare til belysning, men ogsaa til op
varmning, kokning o. 1. De ganske smaa maaleres
tid er derfor snart forbi.
Maalersystemet, som er bygget efter Ferarisprln
cipet, viser betydelige forbedringer overfor de ældre
maalertyper. Det bestaar av en radialt anordnet spæn
dingskjerne og en tagential strømkjerne. Spændings
kjernen bestaar av det C-formede »Riickschlusseisen«,
det støvelformede poljern samt drosselrammen. »Riick
schluss«-jernet og poljernet blir av drosselrammen holdt
mekanisk sammen og presset fast mot hinanden til den
støtfuge som findes i spændingsspolen.
Man forlanger dog av maaleren at den skal regi
strere nøiagtig, seiv om belastningen kun er en liten
lampe. Det har vist sig i praksis at de fleste elek
tricitetsverker med 220 volts lavspændingsnet sjelden
tillåter enfaseinstallationer for mere end ca. 10 amp.
Strømkjernen er stift forbundet med »Riickschluss«-
jernets motpol. Drivkjernen er fæstet til en rist som
er skruet fast til grundplåten. Paa denne stabile rist
er endvidere over- og underlager, tælleverk og bremse
magnet anordnet. Spændingsspolen kan let skiftes ut
ved at fjerne drosseljernet.
Luftspalten for drivskiven er ved hjælp av et spe
cialkaliber altid den samme.
Maalerkassen bestaar av en sterk grundplate presset
av jern og en kappe av aluminium. Grundplåten har
paa baksiden en forsænkning til avstivning og til op
tagelse av en mutterplate for systembæreren. Kappen
presses med en tætningssnor ved to skruer saaledes
mot kanten av grundplåten, at kassen blir tæt og
fuldstændig beskyttet mot støv og fugtighet.
Klemmeblokken som er av isolerpresmaterial er
ved en sekstantmutter fæstet til det jernblik som
er sveiset til grundplåten. Tilkoblingsklemmerne er
utilgjængelig for uvedkommende. Efter ønske kan
maaleren leveres med et forlænget klemmebret for
tilknytning paa for- eller baksiden; herved dæk
kes ogsaa de nederste befæststigelsesskruer. Lagrin
gen av drivaksen er den samme som ved alle de maa
lere A. E. G. har fremstillet i de siste 30 aar. Over
og underlager er fyldt med en specialolje og har en
god fjæring. De borger for stor driftssikkerhet og
maalerens lange levetid. Dette kan ikke opnaaes ved
tørre lagere.
A. E. G. fremstiller derfor maalertypeh JE kun for
en strømstyrke, nemlig 10 amp. Maaleren er konstruert
saaledes at den allerede begynder at tælle ved en be
lastning paa 2 —4 watt, og allikevel kan denne maaler
overbelastes med indtil 100 %. Den kan altsaa an
vendes for belastninger helt op til 20 ampere. De i
V. D. E.’s normer og regler for elektricitetsmaalere
foreskrevne data blir altsaa i denne henseende over
skredet med 50 %. Dette er opnaadd ved en særlig
patentbeskyttet utførelse av hovedstrømviklingen.
Justeringen sker ved de let tilgjængelige reguler
anordninger og ved last gjennem den i spæn
dingsjernet indsatte regulerskrue, ved halv last ved
at stille bremsemagneten, ved 90° induktiv faseforskyv
ning ved hjælp av en reguler-klammer paa strømkjer
nens motstandssløife. Tomgang forhindres av en jernhake
som er anbragt paa drivskiven og som blir tiltrukket
av spændingskjernens spredningskraftlinjer.
Maaleren kan derfor anvendes som- enhetsmaaler
ved mindst 95 % av alle enfaseanlæg, hvorav følger
at elektricitetsverkernes lagerhold kan indskrænkes be
tragtelig, idet det ikke længer blir nødvendig at føre
1.5 —3 og 5 amp. maalere. Maalerens nøiagtighet
ligger ihdenfor + % ved */*0—V10 belastning.
JE-maaleren har et egenforbruk av kun ca. */% watt.
Med en justertolerance av + 1 % kan man altsaa
regne med en maalenøiagtighet av + 2 til 2 1/2%.
Indstillingerne er uavhængig av hinanden, saaledes
at en regulering ikke kan ophæve en tidligere eller
ha nogen indflydelse paa den.
Fig. i. Enhetsmaaleren JE, aapen.
Fig. 2. JE-maalerens feilkurve.
56
-’sL£^i
|S|gS I 1 f,
a[s If;-
3| — — —
2—— — —
« 50
