Synkronisering.

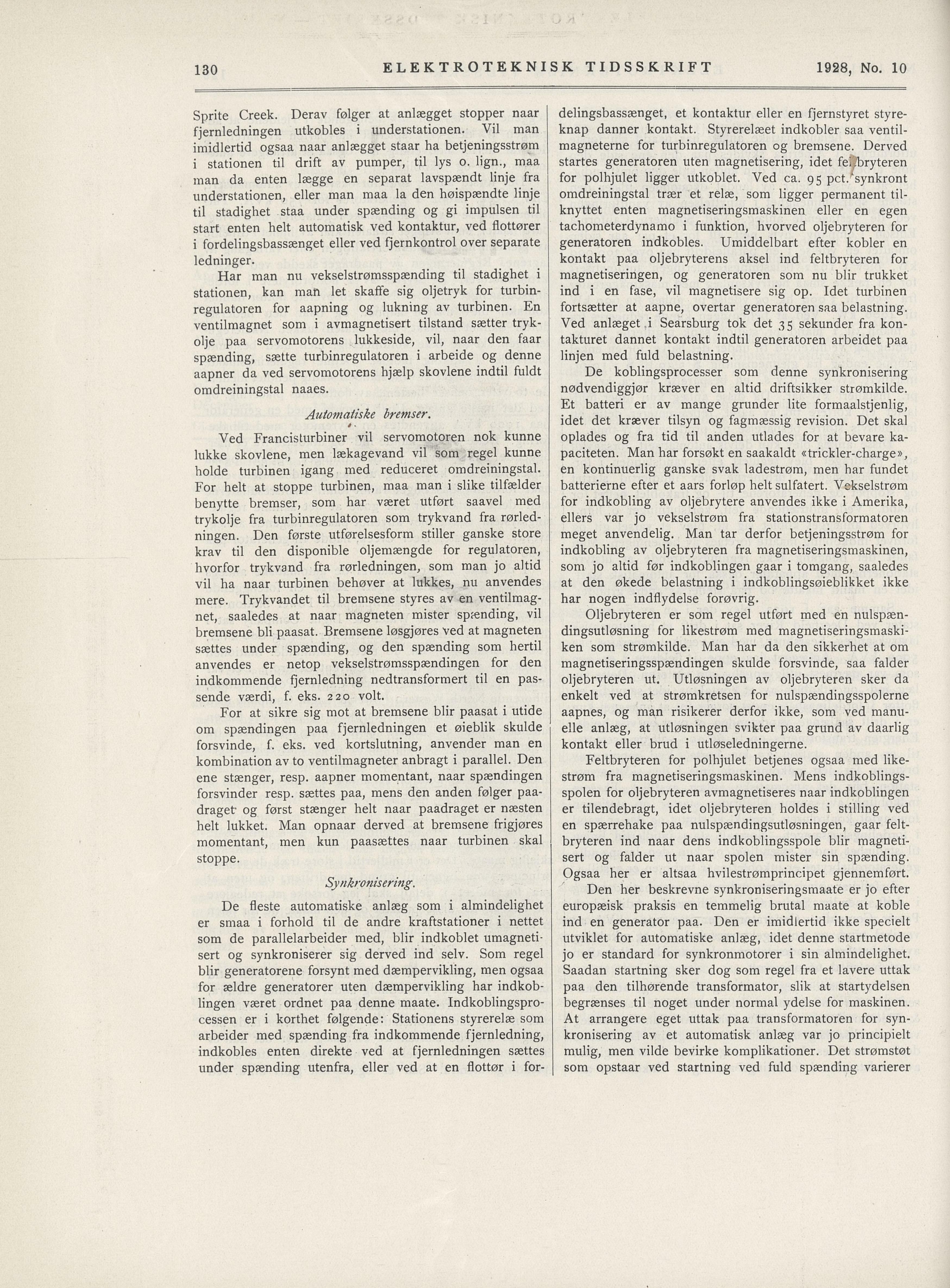

ELEKTROTEKNISK TIDSSKRIFT 1928, No. 10
delingsbassænget, et kontaktur eller en fjernstyret styre
knap danner kontakt. Styrerelæet indkobler saa ventil
magneterne for turbinregulatoren og bremsene. Derved
startes generatoren uten magnetisering, idet feltbryteren
for polhjulet ligger utkoblet. Ved ca. 95 pct. Synkront
omdreiningstal trær et relæ, som Hgger permanent til
knyttet enten magnetiseringsmaskinen eller en egen
tachometerdynamo i funktion, hvorved oljebryteren for
generatoren indkobles. Umiddelbart efter kobler en
kontakt paa oljebryterens aksel ind feltbryteren for
magnetiseringen, og generatoren som nu blir trukket
ind i en fase, vil magnetisere sig op. Idet turbinen
fortsætter at aapne, overtar generatoren saa belastning.
Ved anlægetd Searsburg tok det 35 sekunder fra kon
takturet dannet kontakt indtil generatoren arbeidet paa
linjen med fuld belastning.
Sprite Creek. Derav følger at anlægget stopper naar
fjernledningen utkobles i understationen. Vil man
imidlertid ogsaa naar anlægget staar ha betjeningsstrøm
i stationen til drift av pumper, til lys o. lign., maa
man da enten lægge en separat lavspændt linje fra
understationen, eller man maa la den høispændte linje
til stadighet staa under spænding og gi impulsen til
start enten helt automatisk ved kontaktur, ved flottører
i fordelingsbassænget eller ved fjernkontrol over separate
ledninger.
Har man nu vekselstrømsspænding til stadighet i
stationen, kan man let skaffe sig oljetryk for turbin
regulatoren for aapning og lukning av turbinen. En
ventilmagnet som i avmagnetisert tilstand sætter tryk
olje paa servomotorens lukkeside, vil, naar den faar
spænding, sætte turbinregulatoren i arbeide og denne
aapner da ved servomotorens hjælp skovlene indtil fuldt
omdreiningstal naaes.
De koblingsprocesser som denne synkronisering
nødvendiggjør kræver en altid driftsikker strømkilde.
Et batteri er av mange grunder lite formaalstjenlig,
idet det kræver tilsyn og fagmæssig revision. Det skal
oplades og fra tid til anden utlades for at bevare ka
paciteten. Man har forsøkt en saakaldt «trickler-charge»,
en kontinuerlig ganske svak ladestrøm, men har fundet
batterierne efter et aars forløp helt sulfatert. Vekselstrøm
for indkobling av oljebrytere anvendes ikke i Amerika,
ellers var jo vekselstrøm fra stationstransformatoren
raeget anvendelig. Man tar derfor betjeningsstrøm for
indkobling av oljebryteren fra magnetiseringsmaskinen,
som jo altid før indkoblingen gaar i tomgang, saaledes
at den økede belastning i indkoblingsøieblikket ikke
har nogen indflydelse forøvrig.
Ved Francisturbiner vil servomotoren nok kunne
lukke skovlene, men lækagevand vil som regel kunne
holde turbinen igang med reduceret omdreiningstal.
For helt at stoppe turbinen, raaa man i slike tilfælder
benytte bremser, som har været utført saavel med
trykolje fra turbinregulatoren som trykvand fra rörled
ningen. Den første utførelsesform stiller ganske store
krav til den disponible oljemængde for regulatoren,
hvorfor trykvand fra rørledningen, som man jo altid
vil ha naar turbinen behøver at lukkes, nu anvendes
mere. Trykvandet til bremsene styres av en ventilmag
net, saaledes at naar magneten mister spænding, vil
bremsene bli paasat. Bremsene løsgjøres ved at magneten
sættes under spænding, og den spænding som hertil
anvendes er netop vekselstrømsspændingen for den
indkommende fjernledning nedtransformert til en pas
sende værdi, f. eks. 220 volt.
Oljebryteren er som regel utført med en nulspæn
dingsutløsning for likestrøm med magnetiseringsmaski
ken som strømkilde. Man har da den sikkerhet at om
magnetiseringsspændingen skulde forsvinde, saa falder
oljebryteren ut. Utløsningen av oljebryteren sker da
enkelt ved at strømkretsen for nulspændingsspolerne
aapnes, og man risikerer derfor ikke, som ved manu
elle anlæg, at utløsningen svikter paa grund av daarlig
kontakt eller brud i utløseledningerne.
For at sikre sig mot at bremsene blir paasat i utide
om spændingen paa fjernledningen et øieblik skulde
forsvinde, f. eks. ved kortslutning, anvender man en
kombination av to ventilmagneter anbragt i parallel. Den
ene stænger, resp. aapner momentant, naar spændingen
forsvinder resp. sættes paa, mens den anden følger paa
draget og først stænger helt naar paadraget er næsten
helt lukket. Man opnaar derved at bremsene frigjøres
momentant, men kun paasættes naar turbinen skal
stoppe.
Feltbryteren for polhjulet betjenes ogsaa med like
strøm fra magnetiseringsmaskinen. Mens indkoblings
spolen for oljebryteren avmagnetiseres naar indkoblingen
er tilendebragt, idet oljebryteren holdes i stilling ved
en spærrehake paa nulspændingsutløsningen, gaar felt
bryteren ind naar dens indkoblingsspole blir magneti
sert og falder ut naar spolen mister sin spænding.
Ogsaa her er altsaa hvilestrømprincipet gjennemført.
Den her beskrevne synkroniseringsmaate er jo efter
europæisk praksis en temmelig brutal maate at koble
ind en generator paa. Den er imidlertid ikke specielt
utviklet for automatiske anlæg, idet denne startmetode
jo er standard for synkronmotorer i sin almindelighet.
Saadan startning sker dog som regel fra et lavere uttak
paa den tilhørende transformator, slik at startydelsen
begrænses til noget under normal ydelse for maskinen.
At arrangere eget uttak paa transformatoren for syn
kronisering av et automatisk anlæg var jo principielt
mulig, men vilde bevirke komplikationer. Det strømstøt
som opstaar ved startning ved fuld spænding varierer
De fleste automatiske anlæg som i almindelighet
er smaa i forhold til de andre kraftstationer i nettet
som de parallelarbeider med, blir indkoblet umagneti
sert og synkroniserer sig derved ind seiv. Som regel
blir generatorene forsynt med dæmpervikling, men ogsaa
for ældre generatorer uten dæmpervikling har indkob
lingen været ordnet paa denne maate. Indkoblingspro
cessen er i korthet følgende; Stationens styrerelæ som
arbeider med spænding fra indkommende fjernledning,
indkobles enten direkte ved at fjernledningen sættes
under spænding utenfra, eller ved at en flottør i for-
Automatiske breviser.
