Justermaalerne
kan efter ønske rwLfnia
forsynes med 2 2, Transportabel strømtransformator,
spændings- og 2 type Cln.
strømomraader,
Justermaalere.
AEG.
Meddelelse fra Elektricitets- Aklieselskabet
betyr et tap for
elektricitetsverket
og de kan kun und-
gaaes ved en syste-
matisk maalerpleie
og da hovedsagelig
ved periodiske un-
dersøkelser.
I de net hvor
man har en juster-
station til disposi-
tion utføres kon-
trollen paa den
maate at man tar
maaleren ned og
prøver den paa ju-
stertavlen. Men paa
steder hvor denne
undersøkelse blir
for kostbar eller tar Denne maate
for lang tid maa
maaleren undersø-
kes paa stedet.
Viser det sig da at
den ikke gaar rig-
tig maa den sendes
til justerstationen,
Justeringen
1) Enkel behandling.
kan derfor foretas
av mindre øvede
folk.
192S, No. 10
ELEKTROTEKNISK TIDSSKRIFT
Ved enfase justermaaleren, type ELJf. er maaler
systemet montert paa en solid støpejerns grundflate og
anbragt i en støvtæt eketrækasse, Tælleverket er forsynt
med 3 visere, som imidlertid ikke tæller kW-timer som
ved almindelige maalere, men de tilsvarende omdreinings
tal. Skalaen er indfældt i en ebonitplate. De 3 visere
bringes i nulstilling ved en reverserknap.
Et elektricitetsverks økonomi er ikke mindst uav
hængig av at de maaleapparater som er opstillet hos
forbrukerne viser rigtig.
Men seiv i de bedste apparater med bevægelige
deler opstaar der efter en tids forløp en viss slitage,
hvorved friktionen vil bli større og maaleren vise for
litet. De mindreindtækter som opstaar paa denne maate
Ved hjælp av en trykknap som er anbragt paa en
bøielig forbindelsessnor blir maaleren sat ut av drift ved
ind- og utkobling av spændingskredsen. Maalerkontrol
løren er altsaa ikke nødt til at opholde sig i juster
maalerens umiddelbare nærhet.
Da det ved disse maalere ikke kommer saa meget
an paa de fortrin man forlanger av en almindelig drifts
maaler (som litet eget forbruk o. 1.), men paa en mest
mulig ret feilkurve, er viklingerne saaledes utført at maa
leren faar en gunstig belastningskurve. Feilen andrar
ikke til mere end + 1/2%mellem 5 og 125% belastning,
saa kurven er praktisk talt ret.
Maalerkontrollørens arbeide bestaar ene og alene i at
faa fastslaat omdreiningsantallet i et visst tidsrum (50 —
60 sek.) for den maaler der skal justeres, og samtidig ved
hjælp av trykknappen at koble justermaaleren ind og ut.
Paa skalaen avlæses saa justermaalerens omdreinings
antal og man ser om installationsmaaleren gaar rigtig.
At finde ut den procentuale feil er ogsaa meget enkelt
for justering har
de uten den for
del at maalingen
praktisk talt er
uavhængig av
spændingsvariati
oner samt foran
dringer av fre
kvens og cos cp
2) Stor nøiagtighet seiv ved varierende belastning
3) Liten vegt.
En prøve med ampere-, volt-, wattmeter og stoppeur
er paa grund av variationer i belastningen ikke bare
unøiagtig, men ogsaa meget omstændelig paa grund av
transport, avlæsning av instrumenterne og regnearbeidet.
Desuten maa slike maalinger foretas av øvede maaler
kontrollører.
hvorfor de er anvendelige i alle anlæg. Skulde 2 strøm
omraader være utilstrækkelig kan maalingen foretas ved
hjælp av en strømtransformator (fig. 2) med 3 strøm
omraader. Denne er som justermaaleren anbragt i en
eketrækasse, og er hændig og let.
A.E.G. fabrikerer for dette øiemed en specielt utført
saakaldt justermaaler (fig. i) som helt ut opfylder de
ovennævnte fordringer.
Justermaalerne bygges ogsaa for andre strømarter:
for trefase vekselstrøm (type EDf), for firelederanlæg og
for likestrøm.
Utgiver: Norske Elektricitetsverkers Förening.
Morten Johansens Boktrykkeri.

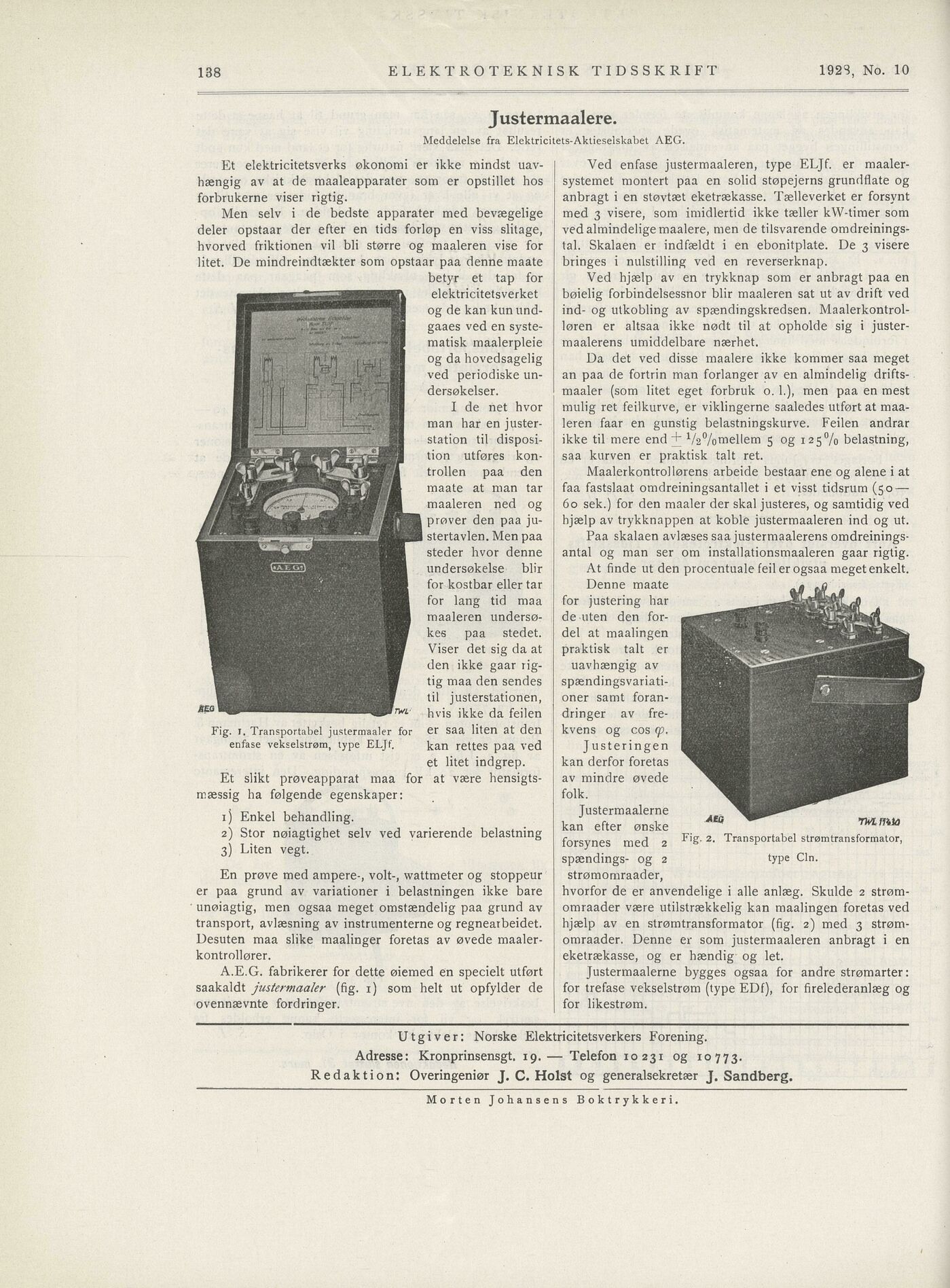

Fig. I. Transportabel justermaaler for er saa liten at den
enfase vekselstrøm, type ELJf. kan rettes paa ved
hvis ikke da feilen
et litet indgrep.
Et slikt prøveapparat maa for at være hensigts
mæssig ha følgende egenskaper;
