Seriefabrikationen av disse turbinsæt fore-
alle faldhøider 1600/min. ved fuldlast. (Forts.)
ELEKTROTEKNISK TIDSSKRIFT
No. II, 1928
kulelagre og propelløpehjulet eller pelton
hjulet er anbragt frit paa akse-enden. Herved
opnaaes den store fordel at hele maskineriet
bare faar et eneste fundament hvad der letter
og forenkler monteringen betragtelig. Videre
skal nævnes at man ved denne anordning
undgaar at faa noget lager i turbinen
For at forhindre vand i at trænge gjen
nem lageret anvendes labyrinttætning. Even
tuelt sildrevand føres væk gjennem et rør.
Av fig. 1 og fig. 2 freragaar tydelig hvor
ledes tilflænsningen er utført og hvorledes
løpehjulet er anbragt paa akse-enden. Løpe
hjulet kan let renses ved at man tar bort
sugerørbendet.
gaar paa den maate at der bygges en del
standardtyper av turbinhus hvori der saa
indsættes løpehjul passende til den* fore
liggende vandmængde og faldhøide. Løpeskovlenes
form er fastsat ved prøver utført i prøvestationen. Ved
denne metode er det gjort mulig at holde lager av
disse maskiner.
Peltonturbinen er utstyrt med en reguleringsdyse
til forandring av paadraget, og kan saaledes indstilles
for et hvilketsomhelst vandforbruk. Virkningsgraden
er seiv ved Yio paadrag ganske god. Forat tilpasse
dysen efter de forskjellige diametre av løpehjulet er
denne anbragt indstilbar paa turbinhuset.
Ved spiralturbinerne har man for at opnaa billigst
mulig konstruktion helt sløifet ledeskovlene.
Som det vil fremgaa er ved konstruktion av disse
turbinsæt förenklingen drevet til det yderste. Dette i
forbindelse med at seriefabrikation er anvendelig har
bragt prisen saa lavt at utbygning av seiv de mindste
vandfald er mulig. Dynaraoens omdreiningstal er for
Den konstantspændings-dynamo
som her er anvendt er konstruert
av Professor Petersen ved den tek
niske høiskole i Darmstadt og fabri
keres av Maschinenfabrik Esslingen.
Den kaldes i almindelighet Petersen
dynamo. Dynamoen har den egen
skap at den holder konstant spænding
ved turbinens varierende omdrei
ningstal fra tomgang til fuldlast.
Som en faktor der i særlig grad
tjener til at forenkle maskineriet og
derved gjør det billigere maa bemer
kes den enkle maate som er benyttet
til forbindelse av turbin og dynamo.
Dynamoen er ved hjælp av et
mellemstykke flænset direkte paa
turbinhuset. Dens akse løper i to

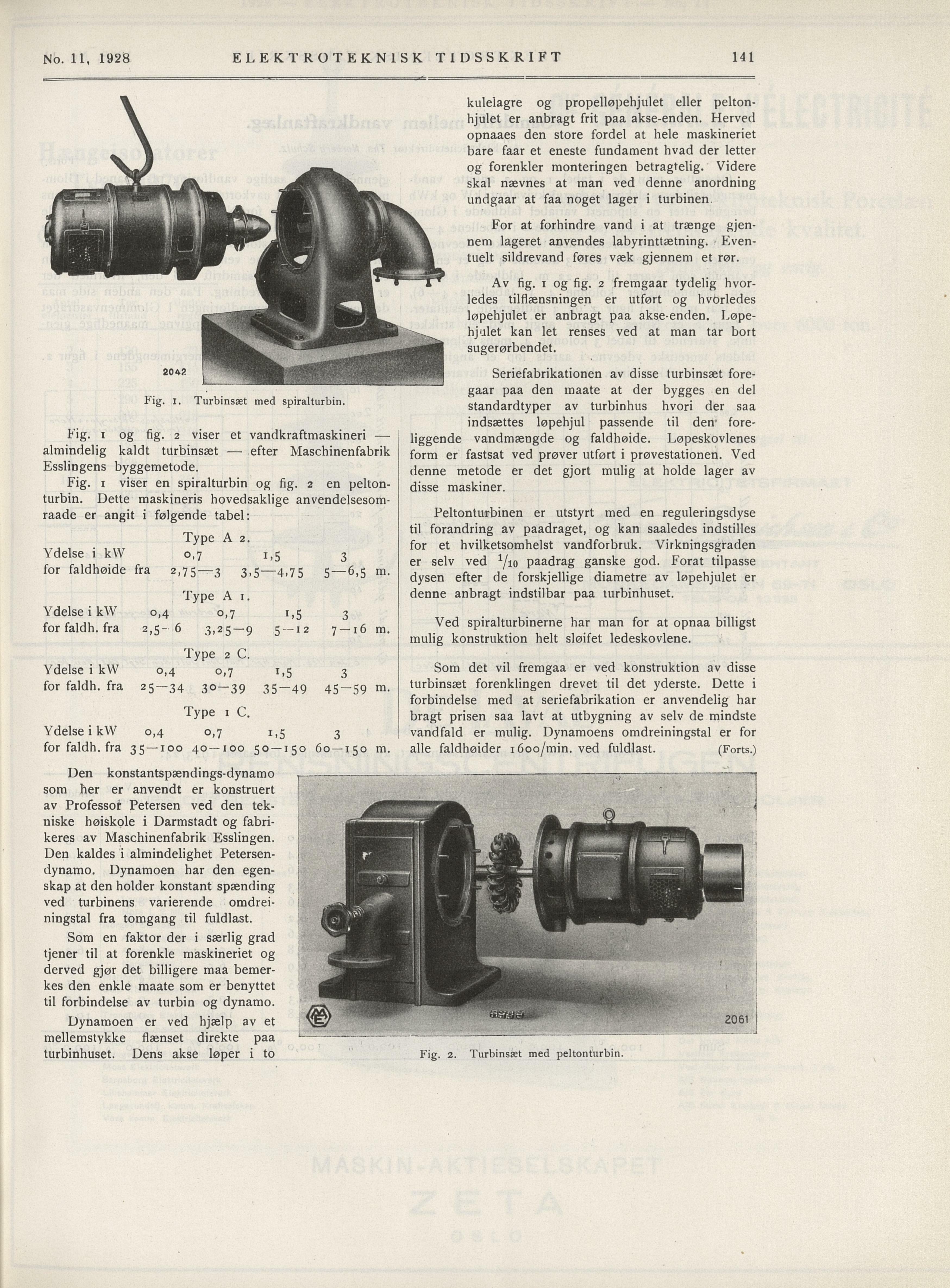

Fig. i og fig. 2 viser et vandkraftmaskineri —
almindelig kaldt turbinsæt — efter Maschinenfabrik
Esslingens byggemetode.
Fig. i. Turbinsæt med spiralturbin.
Fig. i viser en spiralturbin og fig. 2 en pelton
turbin. Dette maskineris hovedsaklige anvendelsesom
raade er angit i følgende tabel:
Fig. 2. Turbinsæt med peltonturbin.
141
Ydelse i kW
Type A 2.
0-7 i,5 3
for faldhøide fra 2,75—3 3-5—4,75 5—6,5 m.
Ydelse i kW
Type A 1.
0,4 0,7 i,5 3
for faldh. fra 2,5- 6 3,25-9 5-12 7 — 16 m.
Ydelse i kW
Type 2 C.
0,4 0,7 *.5 3
for faldh. fra 25—34 30-39 35-49 45-59 m.
Ydelse i kW
Type 1 C,
0,4 0,7 i>5 3
for faldh. fra Osl Oi
1 M O O -& O O O 50-150 60—1 50 m.
