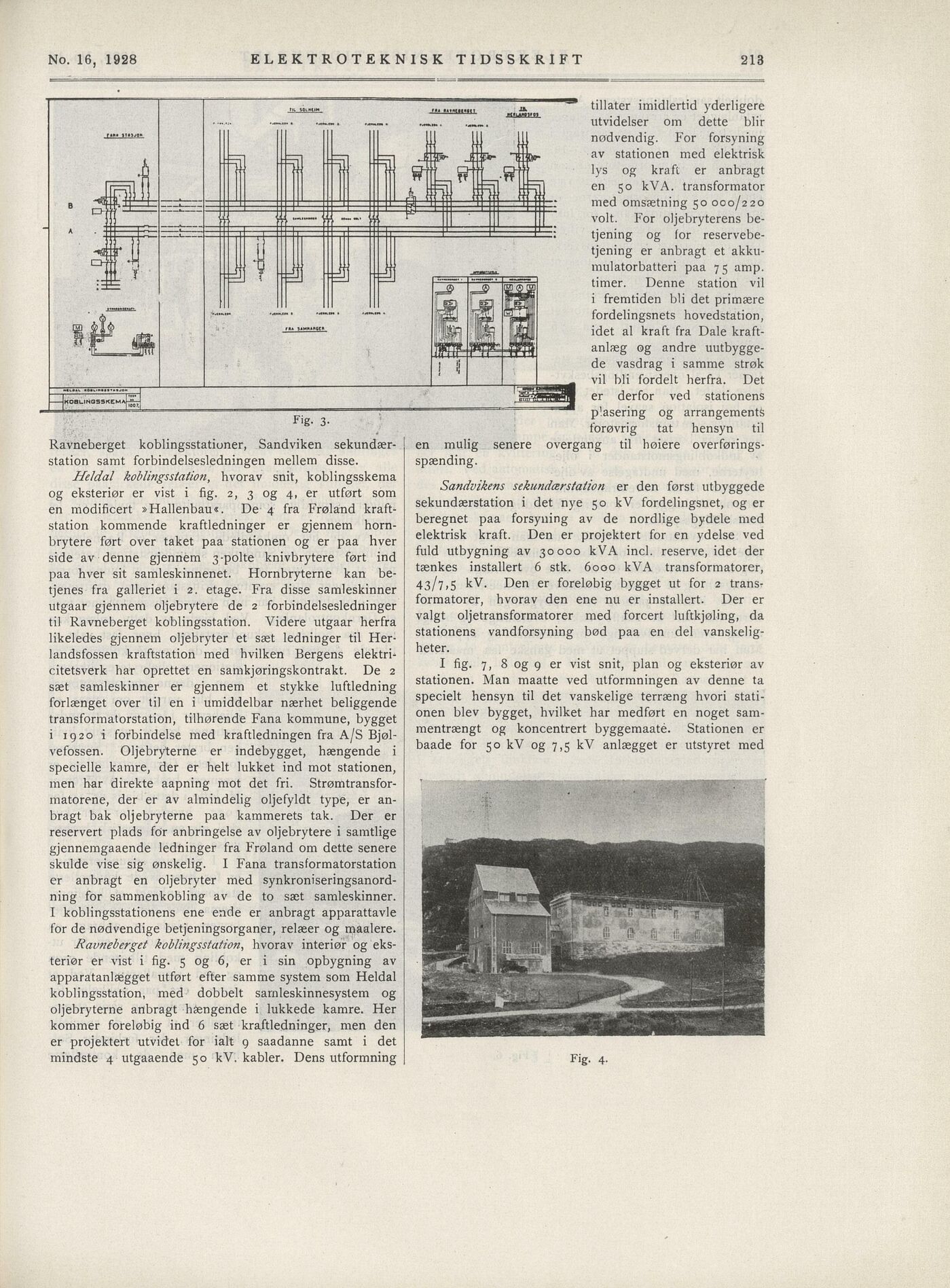

ELEKTROTEKNISK TIDSSKRIFT
No. 16, 1928
tillåter imidlertid yderligere
utvidelser om dette blir
nødvendig. For forsyning
av stationen med elektrisk
lys og kraft er anbragt
en 50 kVA. transformator
med omsætning 50 000/220
volt. For oljebryterens be
tjening og for reservebe
tjening er anbragt et akku
mulatorbatteri paa 75 amp.
timer. Denne station vil
i fremtiden bli det primære
fordelingsnets hovedstation,
idet al kraft fra Dale kraft
anlæg og andre uutbygge
de vasdrag i samme strøk
vil bli fordelt herfrå. Det
er derfor ved stationens
p’asering og arrangements
forøvrig tat hensyn til
en mulig senere overgang til høiere overførings
spænding.
Heidal koblingsstation, hvorav snit, koblingsskema
og eksteriør er vist i fig. 2, 3 og 4, er utført som
en modificert »Hallenbau«. De 4 fra Frøland kraft
station kommende kraftledninger er gjennem horn
brytere ført over taket paa stationen og er paa hver
side av denne gjennem 3-polte knivbrytere ført ind
paa hver sit samleskinnenet. Hornbryterne kan be
tjenes fra galleriet i 2. etage. Fra disse samleskinner
utgaar gjennem oljebrytere de 2 forbindelsesledninger
til Ravneberget koblingsstation. Videre utgaar herfrå
likeledes gjennem oljebryter et sæt ledninger til Her
landsfossen kraftstation med hvilken Bergens elektrb
citetsverk har oprettet en samkjøringskontrakt. De 2
sæt samleskinner er gjennem et stykke luftledning
forlænget over til en i umiddelbar nærhet beliggende
transformatorstation, tilhørende Fana kommune, bygget
i 1920 i forbindelse med kraftledningen fra A/S Bjøl
vefossen. Oljebryterne er indebygget, hængende i
specielle kamre, der er helt kikket ind mot stationen,
men har direkte aapning mot det fri. Strømtransfor
matorene, der er av almindelig oljefyldt type, er an
bragt bak oljebryterne paa kammerets tak. Der er
reservert plads för anbringelse av oljebrytere i samtlige
gjennemgaaende ledninger fra Frøland om dette senere
skulde vise sig ønskelig. I Fana transformatorstation
er anbragt en oljebryter med synkroniseringsanord
ning for sammenkobling av de to sæt samleskinner.
I koblingsstationens ene ende er anbragt apparattavle
for de nødvendige betjeningsorganer, relæer og maalere.
Sandvikens sekundærstation er den først utbyggede
sekundærstation i det nye 50 kV fordelingsnet, og er
beregnet paa forsyning av de nordlige bydele med
elektrisk kraft. Den er projektert for en ydelse ved
fuld utbygning av 30000 kVA incl. reserve, idet der
tænkes installert 6 stk. 6000 kVA transformatorer,
43/7,5 kV. Den er foreløbig bygget ut for 2 trans
formatorer, hvorav den ene nu er installert. Der er
valgt oljetransformatorer med forcert luftkjøling, da
stationens vandforsyning bød paa en del vanskelig
heter.
Ravneberget koblingsstation, hvorav interiør og eks
teriør er vist i fig. 5 og 6, er i sin opbygning av
apparatanlægget utført efter samme system som Heidal
koblingsstation, med dobbelt sarnleskinnesystem og
oljebryterne anbragt hængende i lukkede kamre. Her
kommer foreløbig ind 6 sæt kraftledninger, men den
er projektert utvidet for ialt 9 saadanne samt i det
mindste 4 utgaaende 50 kV. kabler. Dens utformning
I fig. 7, 8 og g er vist snit, plan og eksteriør av
stationen. Man maatte ved utformningen av denne ta
specielt hensyn til det vanskelige terræng hvori stati
onen blev bygget, hvilket har medført en noget sam
raentrængt og koncentrert byggemaaté. Stationen er
baade for 50 kV og 7,5 kV anlægget er utstyret med
Fig- 3-
Ravneberget koblingsstatiuner, Sandviken sekundær
station samt forbindelsesledningen mellem disse.
Fig. 4.
213
