ELEKTROTEKNISK TIDSSKRIFT
1928, No. 23
icke beräknas efter linjens hela längd, utan endast ef
ter den längsta delen av linjen paa endera sidan om
batteristationen och största antallet där anslutna stati
oner. För t. e. linjen Eskilstuna—Oxelösund, 103 km.
och sammanlagt 32 linjestationer, har batteriet upp
satts i Flen. Längsta delen av linjen därifrån til endera
ändpunkten är sträckan Flen—1 Oxelösund, 62 km. och
18 linjestationer.-Efter sistnämnda delen av linjen be
stämdes linjebatteriets normala spänning till 280 volt.
Härvid inrymmes dock en viss marginal för spänningens
eventuella nedgång, minskad isolation m. m., i det att
den minsta erforderliga spänningen för samma sträcka
är omkring 180 volt. Om batteriet i stället hade pla
cerats i ena ändan av linjen, skulle dess normalspän
ning behövt vara omkr. 360 volt, minimispänning 260 V.
För at skona batteriet vid event. kortslutning
på linjen, bør vid batteristationen lämpligen upp
sättas en anordning, som vid kortslutning av linje
trådarna i längst avlägsna punkt å linjen under en
tid av 8 sekunder eller däröver bryter ledningen till
batteriet, men däremot ej fungerar för den största, vid
vanligt anrop från stationen närmast intill batteri
matningsapparaten förekommande strömmen under en
sammanlagd tid av c:a 2 sekunder, svarande mot ti
den för ringsignalen å en linjestation.
Batterimatningsapparatens utseende visas av vidstå
ende avbildning, fig. 2.
samma, för att begränsa spänningen å tillhörande linje
batteri, som beror av linjens längd och antalet linje
stationer, och
linjestaiionsapparaterna, ä varje station bestående av
en bordstelefonapparat (även väggapparater kunna an
vändas) med inbyggd, ställbar selektornyckel, för
avgivande av anrop, och ett å vägg placerat selektor
skåp med selektor, för mottagning av anrop, samt en
kopplingsplint och ett gemensamt klock- och mikrofon
batteri om c:a 4,5 V, 3 st. torrelement.
Dessuton användes, där sä finnes behövligt, såsom
å linjen Eskilstuna—Oxelösund, en specialnyckel, för
utsändande av »allmän signal « och »tidsignal«.
Batterimatningsapparaten består av i ett polerat skåp
monterade anordningar, som ha till uppgift att på
lämpligt sätt reglera strömstyrkan från linjebatteriet
vid signalgivningen. Sålunda finnas i denna apparat:
tvä ballastlampor, vilkas karaktäristik är avpassad för
lämplig begränsning av signalströmmens styrka, kon
densatorer kopplade i parallel med ett induktionsfritt
och ett induktivt motstånd, för att reducera gnistbild
ningen vid selektornycklarne och för at ge strömkurvan
lämplig form, och en telefontransformator, vars lind
ningar äro lika fördelade och anslutna till telefonled
ningen, för att få en hög impedans mellan trådarne
för talströmmen, samt tre tvåpoliga frånskiljare, av
vilka två äro avsedda för anslutning av linjen i var sin
riktning och den tredje för anslutning av linjebatteriet.
Denna apparat, vars koppling närmare framgår av vid
stående schema (fig. 1) innehåller således inga delar,
som vid signalgivningen äro rörliga, och något slitage
förekommer därför icke. Tillsyn av denna apparat
blir således helt obetydlig och kan i regel anses bestå
endast av kontroll av batteriets spänning, förutom det
högst sällan förekommande utbytet av ballastlampor.
Linjebatteriet utgöres av ackumulatorer eller torr
element. Dess spänning avpassas som sagt efter linjens
längd och antalet anslutna stationer. Då batteriet pla
peras omkring mitten av linjen, behöver dess spänning
Varje linjestation är anordnad enligt vidstående
kopplingsschema (fig. 3). Till den antydda kopplings
plinten äro anslutna: de båda trådarna från linjeled
ningen (Zi och Lj), två trådar till klock- och mikro
fonbatteriet {Bi och Bj) samt erforderliga förbindelse
trådar mellan bordsapparaten och selektorskåpet [Li,
L?,, B\, 8%, Ki och Kj).
Selektorskåpet, vars kopplingsschema återfinnes i den
översta delen av nyssnämnda fig. 3, har det utseende
som visas av vidstående avbildning (fig. 4). Det inne-
Linjestationernas apparater.

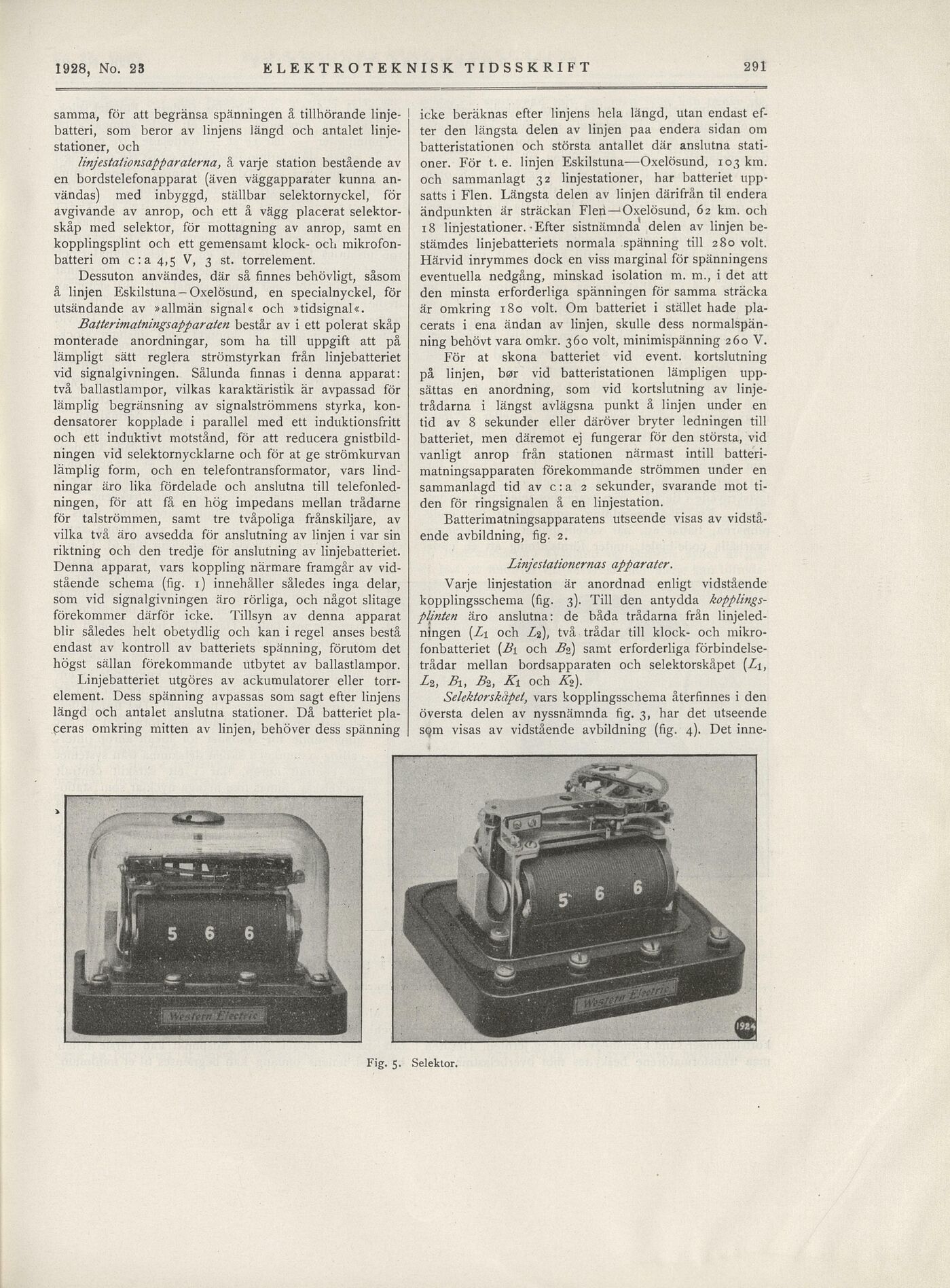

Fig. 5. Selektor.
291
