Redaktion: Overingeniør J. C. Holst og generalsekretær J. Sandberg.

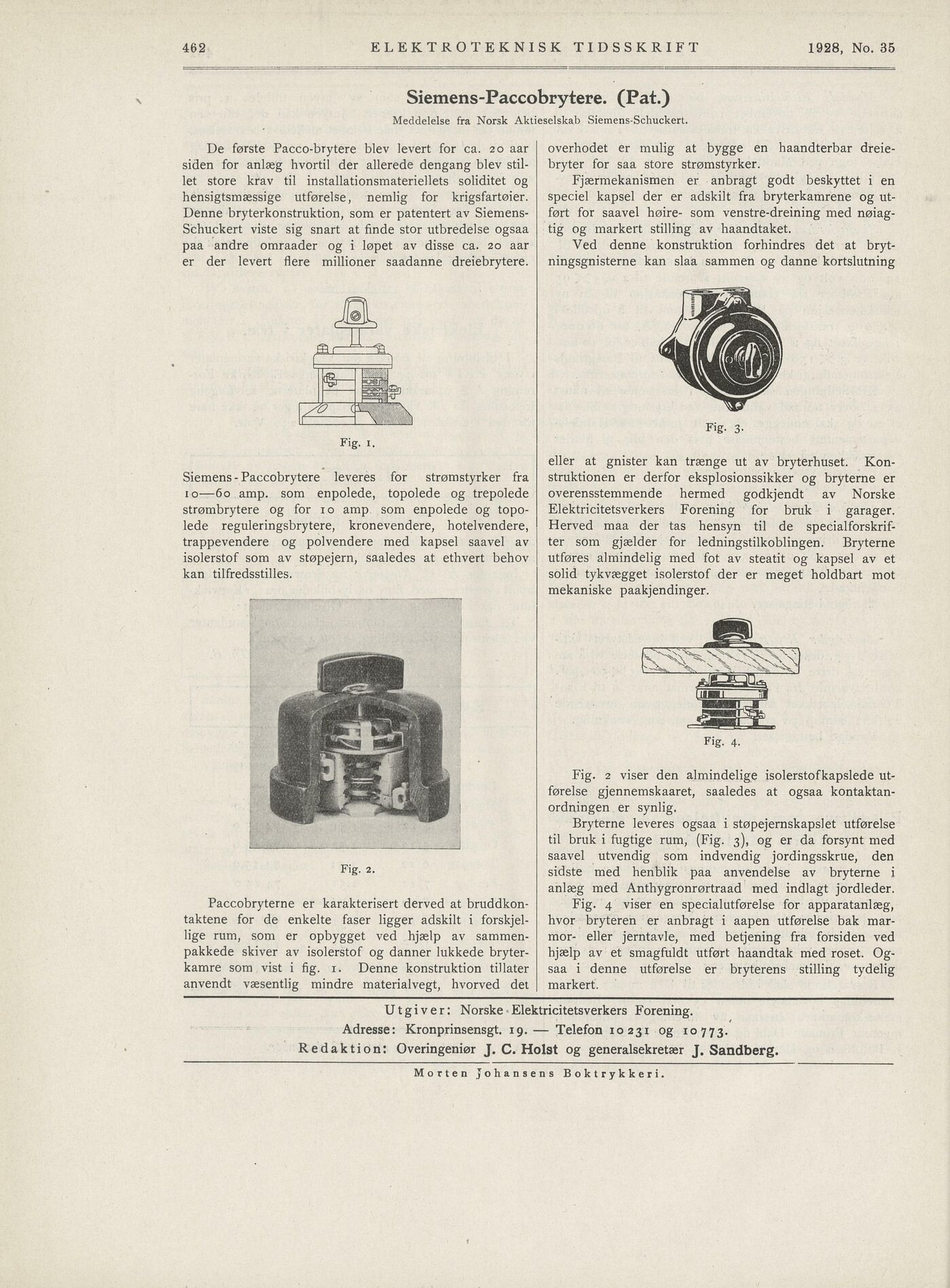

Paccobrytere1. (Pat.)
Siemens-
\
Aktieselskab Siemens-Schuckert.
Meddelelse fra Norsk
ELEKTROTEKNISK TIDSSKRIFT 1928, No. 35
overbodet er mulig at bygge en haandterbar dreie
bryter for saa store strømstyrker.
De første Pacco-brytere blev levert for ca. 20 aar
siden for anlæg hvortil der allerede dengang blev stil
let store krav til installationsmateriellets soliditet og
hensigtsmæssige utførelse, nemlig for krigsfartøier.
Denne bryterkonstruktion, som er patentert av Siemens-
Schuckert viste sig snart at finde stor utbredelse ogsaa
paa andre omraader og i løpet av disse ca. 20 aar
er der levert flere millioner saadanne dreiebrytere.
Fjærmekanismen er anbragt godt beskyttet i en
speciel kapsel der er adskilt fra bryterkamrene og ut
ført for saavel høire- som venstre-dreining med nøiag
tig og markert stilling av haandtaket.
Ved denne konstruktion forhindres det at bryt
ningsgnisterne kan slaa sammen og danne kortslutning
eller at gnister kan trænge ut av bryterhuset. Kon
struktionen er derfor eksplosionssikker og bryterne er
overensstemmende hermed godkjendt av Norske
Elektricitetsverkers Förening for bruk i garager.
Herved maa der tas hensyn til de specialforskrif
ter som gjælder for ledningstilkoblingen. Bryterne
utføres almindelig med fot av steatit og kapsel av et
solid tykvægget isolerstof der er meget holdbart mot
mekaniske paakjendinger.
Siemens - Paccobrytere leveres for strømstyrker fra
10—60 amp. som enpolede, topolede og trepolede
strømbrytere og for 10 amp som enpolede og topo
lede reguleringsbrytere, kronevendere, hotelvendere,
trappevendere og polvendere med kapsel saavel av
isolerstof som av støpejern, saaledes at ethvert behov
kan tilfredsstilles.
Paccobryterne er karakterisert derved at bruddkon
taktene for de enkelte faser ligger adskilt i forskjel
lige rum, som er opbygget ved hjælp av sammen
pakkede skiver av isolerstof og danner lukkede bryter
kamre som vist i fig. 1. Denne konstruktion tillåter
anvendt væsentlig mindre materialvegt, hvorved det
Utgiver: Norske Elektricitetsverkers Förening,
Adresse: Kronprinsensgt. ig. — Telefon 10231 og 10773.
Morten Johansens Boktrykkeri.
Fig. 3-
Fig. i.
Fig. 2 viser den almindelige isolerstofkapslede ut
Fig. 4.
førelse gjennemskaaret, saaledes at ogsaa kontaktan
ordningen er synlig.
Bryterne leveres ogsaa i støpejernskapslet utførelse
til bruk i fugtige rum, (Fig. 3), og er da forsynt med
saavel utvendig som indvendig jordingsskrue, den
sidste med henblik paa anvendelse av bryterne i
anlæg med Anthygronrørtraad med indlagt jordleder.
Fig. 2.
Fig. 4 viser en specialutførelse for apparatanlæg,
hvor bryteren er anbragt i aapen utførelse bak mar
mor- eller jerntavle, med betjening fra forsiden ved
hjælp av et smagfuldt utført haandtak med roset. Og
saa i denne utførelse er bryterens stilling tydelig
markert.
