7(A’+1+11)IO"
Es % = 7 -9-(A" + A’ -Ma + IO -6
Ksls e \ 3 I
£*% = a"Y4’+~j3 io-‘
Ks ls e \ 3 9 9 3 /
(Forts.)

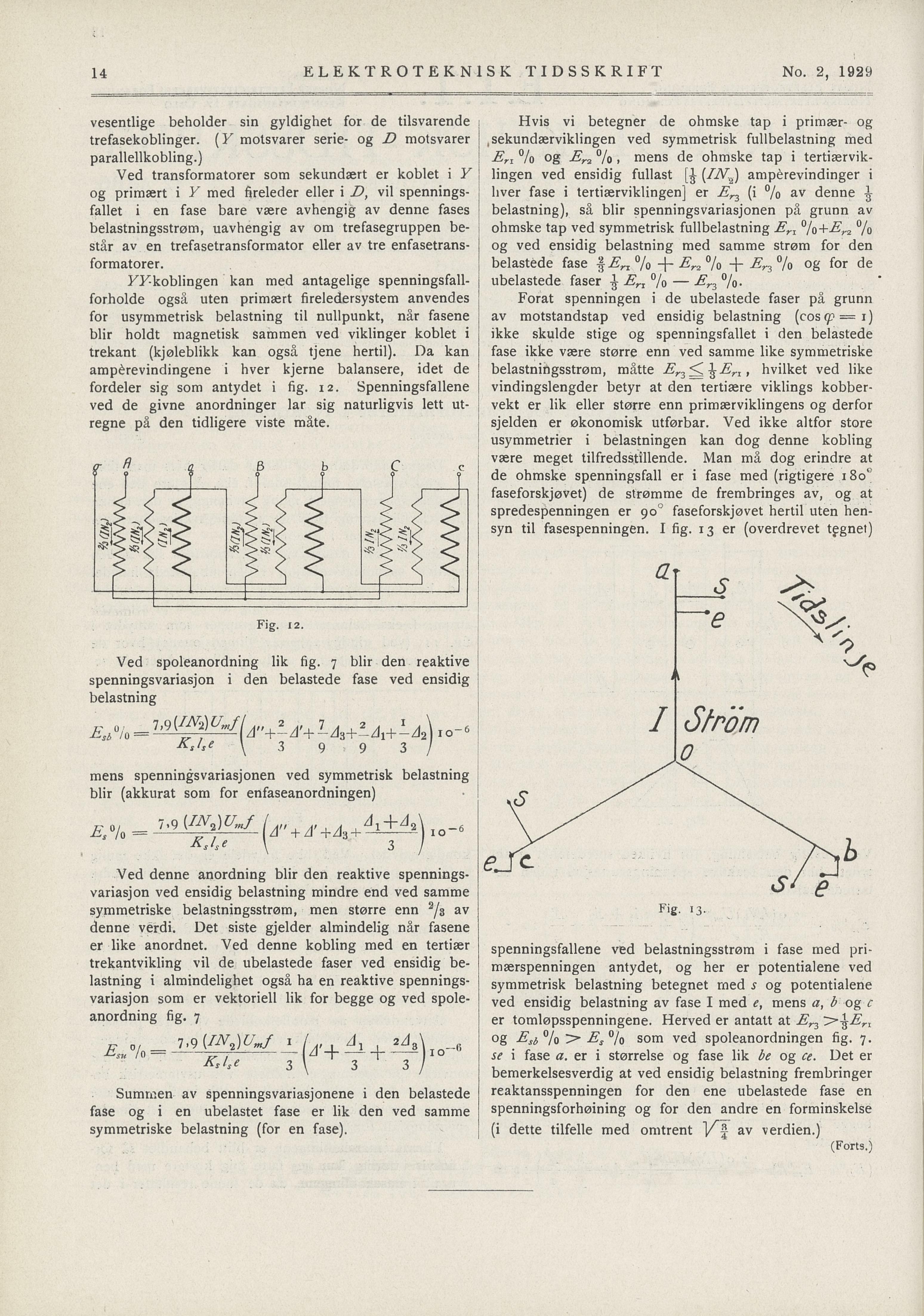

ELEKTROTEKNISK TIDSSKRIFT No. 2, 1929
vesentlige beholder sin gyldighet for de tilsvarende
trefasekoblinger. [Y motsvarer serie- og D motsvarer
parallellkobling.)
Hvis vi betegner de ohmske tap i primær- og
sekundærviklingen ved symmetrisk fullbelastning med
.Z?ri % og Er2 % . mens de ohmske tap i tertiærvik
lingen ved ensidig fullast (/iV2) ampérevindinger i
hver fase i tertiærviklingen] er En (i % av denne
belastning), så blir spenningsvariasjonen på grunn av
ohmske tap ved symmetrisk fullbelastning Eri °!q+Ev2 %
og ved ensidig belastning med samme strøm for den
belastede fase Eri % -J- En % -j- E % og for de
ubelastede faser Erz % — Er3 %.
Forat spenningen i de ubelastede faser på grunn
av motstandstap ved ensidig belastning [coscp—i)
ikke skulde stige og spenningsfallet i den belastede
fase ikke være større enn ved samme like symmetriske
belastningsstrøm, måtte En Eri , hvilket ved like
vindingslengder betyr at den tertiære viklings kobber
vekt er lik eller større enn primærviklingens og derfor
sjelden er økonomisk utførbar. Ved ikke altfor store
usymmetrier i belastningen kan dog denne kobling
være meget tilfredsstillende. Man må dog erindre at
de ohmske spenningsfall er i fase med (rigtigere 180’’
faseforskjøvet) de strømme de frembringes av, og at
spredespenningen er 90° faseforskjøvet hertil uten hen
syn til fasespenningen. I fig. 13 er (overdrevet t£gnet)
Ved transformatorer som sekundært er koblet i Y
og primært i Y med fireleder eller iD} vil spennings
fallet i en fase bare være avhengig av denne fases
belastningsstrøm, uavhengig av om trefasegruppen be
står av en trefasetransformator eller av tre enfasetrans
formatorer.
KF-koblingen kan med antagelige spenningsfall
forholde også uten primært fireledersystem anvendes
for usymmetrisk belastning til nullpunkt, når fasene
blir holdt magnetisk sammen ved viklinger koblet i
trekant (kjøleblikk kan også tjene hertil). Da kan
ampérevindingene i hver kjerne balansere, idet de
fordeler sig som antydet i fig. 12. Spenningsfallene
ved de givne anordninger lar sig naturligvis lett ut
regne på den tidligere viste måte.
Ved spoleanordning lik fig. 7 blir den reaktive
spenningsvariasjon i den belastede fase ved ensidig
belastning
mens spenningsvariasjonen ved symmetrisk belastning
blir (akkurat som for enfaseanordningen)
Ved denne anordning blir den reaktive spennings
variasjon ved ensidig belastning mindre end ved samme
symmetriske belastningsstrøm, men større enn 3/s av
denne verdi. Det siste gjelder almindelig når fasene
er like anordnet. Ved denne kobling med en tertiær
trekantvikling vil de ubelastede faser ved ensidig be
lastning i almindelighet også ha en reaktive spennings
variasjon som er vektoriell lik for begge og ved spole
anordning fig. 7
spenningsfallene ved belastningsstrøm i fase med pri
mærspenningen antydet, og her er potentialene ved
symmetrisk belastning betegnet med s og potentialene
ved ensidig belastning av fase I med e, mens a, b og c
er tomløpsspenningene. Herved er antatt at jEV3
og Esb °lo :> Es °/o som ved spoleanordningen fig. 7.
se i fase a. er i størrelse og fase lik be og ce. Det er
bemerkelsesverdig at ved ensidig belastning frembringer
reaktansspenningen for den ene ubelastede fase en
spenningsforhøining og for den andre en forminskelse
(i dette tilfelle med omtrent v\ av verdien.)
Summen av spenningsvariasjonene i den belastede
fase og i en ubelastet fase er lik den ved samme
symmetriske belastning (for en fase).
Fig. 12.
Fig. >3-
14
£T fl 0 6 b C C
*s?S / /
gi
-e
i,
1 Ström
o
ejfc />*
st e
