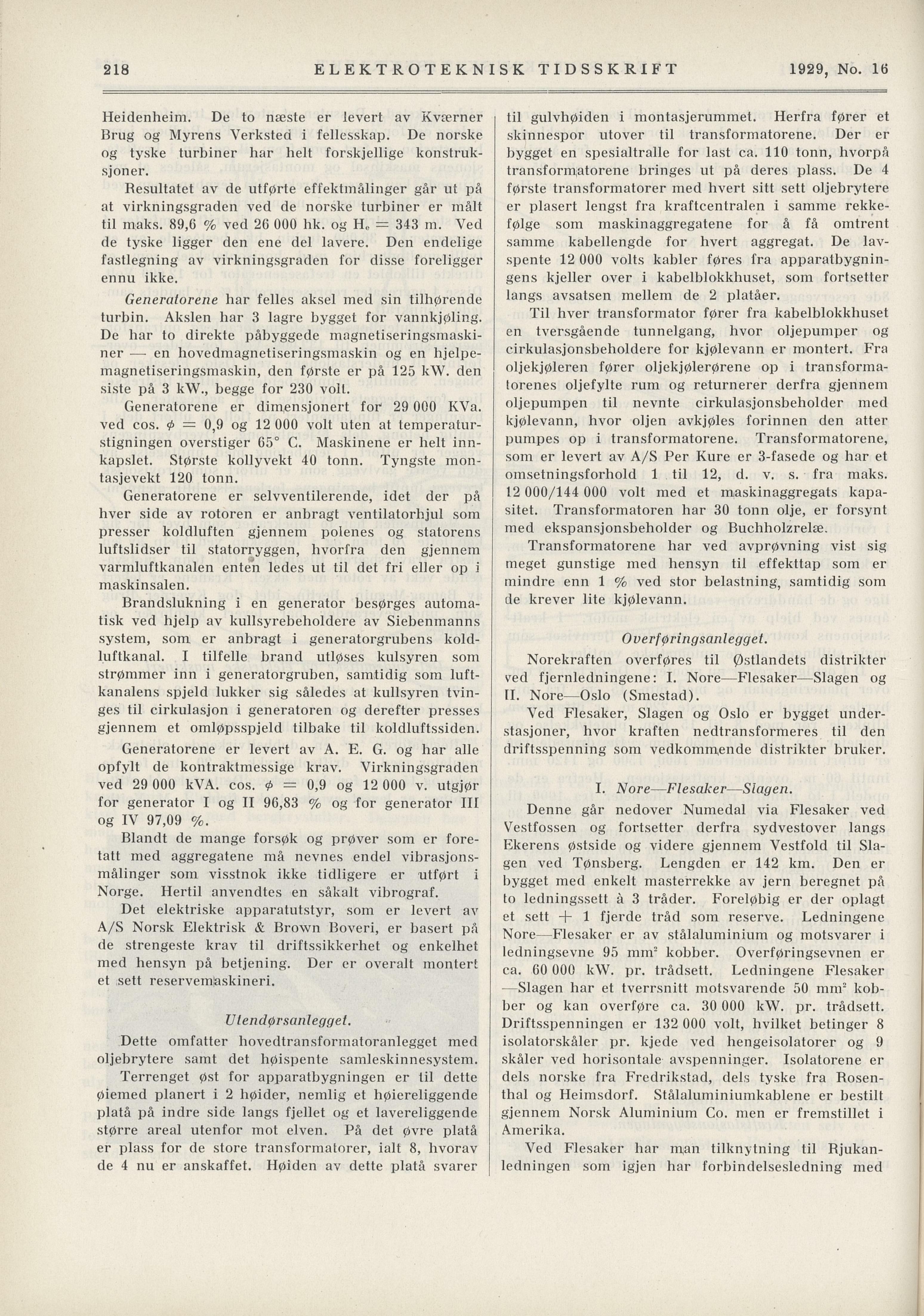

Overføringsanlegget.
I. Nore—Flesaker—Slagen.
Ulendørsanlegget.
1929, No. 16
ELEKTROTEKNISK TIDSSKRIFT
til gulvhøiden i montasjerumrnet. Herfrå fører et
skinnespor utover til transformatorene. Der er
bygget en spesialtralle for last ca. 110 tonn, hvorpå
transformatorene bringes ut på deres plass. De 4
første transformatorer med hvert sitt sett oljebrytere
er plasert lengst fra kraftcentralen i samme rekke
følge som maskinaggregatene for å få omtrent
samme kabellengde for hvert aggregat. De lav
spente 12 000 volts kabler føres fra apparatbygnin
gens kjeller over i kabelblokkhuset, som fortsetter
langs avsatsen mellem de 2 platåer.
Heidenheim, De to næste er levert av Kværner
Brug og Myrens Verksted i fellesskap. De norske
og tyske turbiner har helt forskjellige konstruk
sjon er.
Resultatet av de utførte effektmålinger går ut på
at virkningsgraden ved de norske turbiner er målt
til maks. 89,6 % ved 26 000 bk. og He = 343 m. Ved
de tyske ligger den ene del lavere. Den endelige
fastlegning av virkningsgraden for disse föreligger
ennu ikke.
Generatorene bar felles aksel med sin tilbørende
turbin. Akslen bar 3 lagre bygget for vannkjøling.
De bar to direkte påbyggede magnetiseringsraaski
ner — en hovedmagnetiseringsmaskin og en hjelpe
magnetiseringsmaskin, den første er på 125 k\V. den
siste på 3 kW., begge for 230 voll.
Til hver transformator fører fra kabelblokkhuset
en tversgående tunnelgang, hvor oljepumper og
cirkulasjonsbeholdere for kjølevann er montert. Fra
oljekjøleren fører oljekjølerørene op i transforma
lorenes oljefylte rura og returnerer derfrå gjennem
oljepumpen til nevnte cirkulasjonsbeholder med
kjølevann, hvor oljen avkjøles forinnen den atter
pumpes op i transformatorene. Transformatorene,
som er levert av A/S Per Kure er 3-fasede og har et
omsetningsforhold 1 til 12, d. v. s. fra maks.
12 000/144 000 volt med et maskin aggregats kapa
sitet. Transformatoren har 30 tonn olje, er forsynt
med ekspansjonsbeholder og Buchholzrelæ.
Generatorene er dimensjonert for 29 000 KVa.
ved cos. ø = 0,9 og 12 000 volt uten at temperatur
stigningen overstiger 65° C. Maskinene er helt inn
kapslet. Største kollyvekt 40 tonn. Tyngste raon
tasjevekt 120 tonn.
Generatorene er selvventilerende, idet der på
hver side av rotoren er anbragt ventilatorbjul som
presser koldluften gjennem polenes og statorens
luftslidser til statorryggen, hvorfra den gjennem
varmluftkanalen enten ledes ut til det fri eller op i
maskinsalen.
Transformatorene har ved avprøvning vist sig
meget gunstige med hensyn til effekttap som er
mindre enn 1 % ved stor belastning, samtidig som
de krever lite kjølevann.
Brandslukning i en generator besørges automa
tisk ved hjelp av kullsyrebeboldere av Siebenmanns
system, som er anbragt i generatorgrubens kold
luftkanal. I tilfelle brand utløses kulsyren som
strømmer inn i generatorgruben, samtidig som luft
kanalens spjeld lukker sig således at kullsyren tvin
ges til cirkulasjon i generatoren og deretter presses
gjennem et omløpsspjeld tilbake til koldluftssiden.
Norekraften overføres til Østlandets distrikter
ved fjernledningene: I. Nore—Flesaker—Slagen og
II. Nore—Oslo (Smestad).
Ved Flesaker, Slagen og Oslo er bygget under
stasjoner, hvor kraften nedtransformeres til den
driftsspenning som vedkommande distrikter bruker.
Generatorene er levert av A. E. G. og bar alle
opfylt de kontraktmessige krav. Virkningsgraden
ved 29 000 kVA. cos. ø = 0,9 og 12 000 v. utgjør
for generator I og II 96,83 % og for generator III
og IV 97,09 %.
Denne går nedover Numedal via Flesaker ved
Vestfossen og fortsetter derfrå sydvestover langs
Ekerens østside og videre gjennem Vestfold til Sla
gen ved Tønsberg. Lengden er 142 km. Den er
bygget med enkelt masterrekke av jern beregnet på
to ledningssett å 3 tråder. Foreløbig er der oplagt
et sett + 1 fjerde tråd som reserve. Ledningene
Nore—Flesaker er av stålaluminium og motsvarer i
ledningsevne 95 ranr kobber. Overføringsevnen er
ca. 60 000 kW. pr. trådsett, Ledningene Flesaker
—Slagen bar et tverrsnitt motsvarende 50 ram2 kob
ber og kan overføre ca. 30 000 kW. pr. trådsett.
Driftsspen ningen er 132 000 volt, bvilket betinger 8
isolatorskåler pr. kjede ved bengeisolatorer og 9
skåler ved horisontale avspenninger. Isolatorene er
dels norske fra Fredrikstad, dels tyske fra Rosen
thal og Heimsdorf. Stålaluminiumkablene er bestilt
gjennem Norsk Aluminium Co. men er fremstillet i
Amerika.
Blandt de mange forsøk og prøver som er fore
tatt med aggregatene må nevnes endel vibrasjons
målinger som visstnok ikke tidligere er utført i
Norge. Hertil anvendtes en såkalt vihrograf.
Det elektriske apparatutstyr, som er levert av
A/S Norsk Elektrisk & Brown Boveri, er basert på
de strengeste krav til driftssikkerhet og enkelhet
med hensyn på betjening. Der er overalt montert
et sett reservemlaskineri.
Dette omfatter hovedtransformatoranlegget med
oljehrytere samt det høispente samleskinnesystem.
Terrenget øst for apparatbygningen er til dette
øiemed planert i 2 høider, nemlig et høiereliggende
platå på indre side langs fjellet og et lavereliggende
større areal utenfor mot elven. På det øvre platå
er plass for de store transformatorer, ialt 8, hvorav
de 4 nu er anskaffet. Høiden av dette platå svarer
Ved Flesaker har m,an tilknytning til Rjukan
ledningen som igjen har forhindelsesledning med
218
