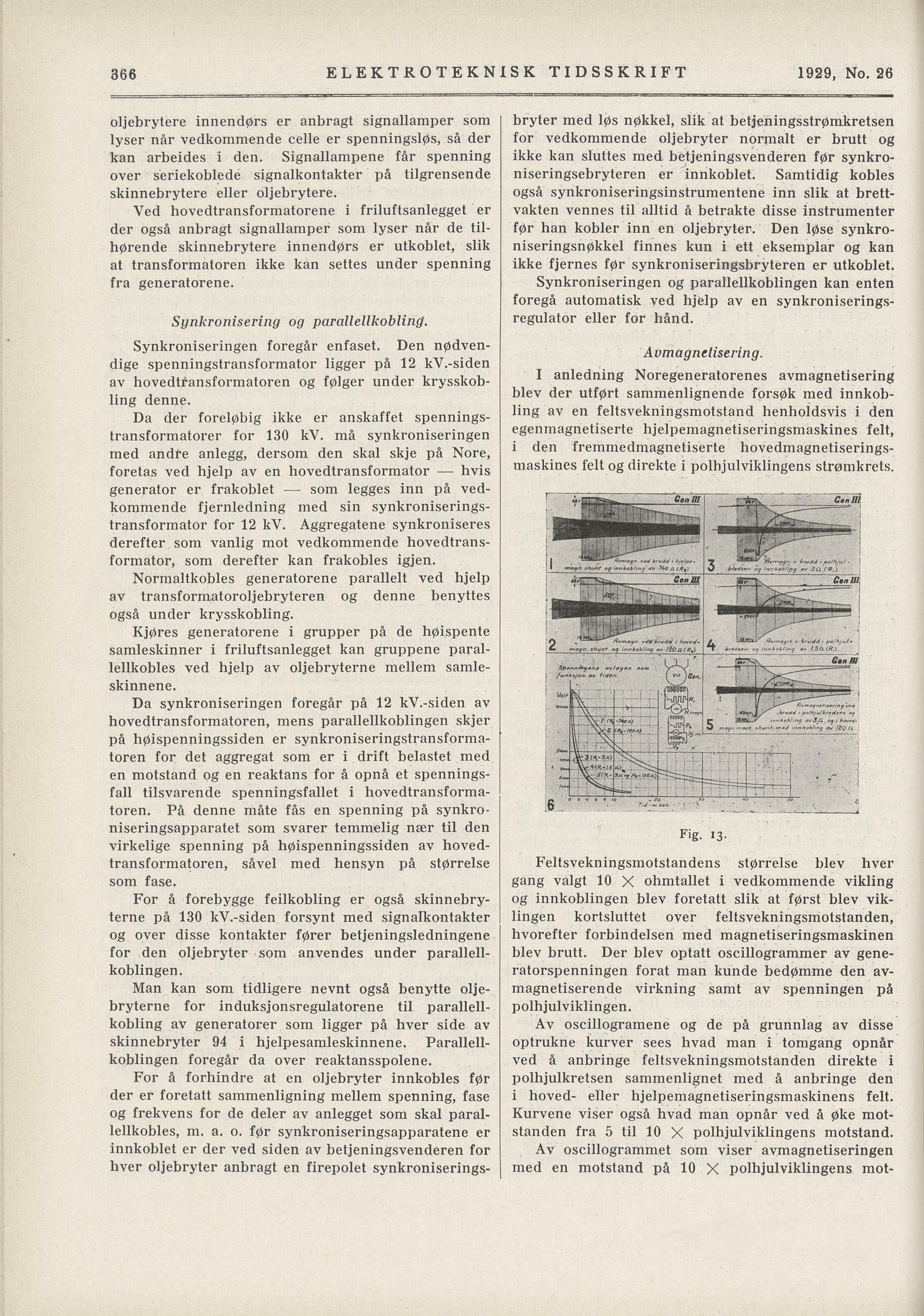

Avmagnetisering.
ELEKTROTEKNISK TIDSSKRIFT 1929, No. 26
bryter med løs nøkkel, slik at betjeningsstrømkretsen
for vedkommende oljebryter normalt er brutt og
ikke kan sluttes med betjeningsvenderen før synkro
niseringsebryteren er innkoblet. Samtidig kobles
også synkroniseringsinstrumentene inn slik at brett
vakten vennes til alltid å betrakte disse instrumenter
før han kobler inn en oljebryter. Den løse synkro
niseringsnøkkel finnes kun i ett eksemplar og kan
ikke fjernes før synkroniseringsbryteren er utkoblet.
oljebrytere innendørs er anbragt signallamper som
lyser når vedkommende celle er spenningsløs, så der
kan arbeides i den. Signallampene får spenning
over seriekoblede signalkontakter på tilgrensende
skinnebrytere eller oljebrytere.
Ved hovedtransformatorene i friluftsanlegget er
der også anbragt signallamper som lyser når de til
hørende skinnebrytere innendørs er utkoblet, slik
at transformatoren ikke kan settes under spenning
fra generatorene. Synkroniseringen og parallellkoblingen kan enten
foregå automatisk yed hjelp av en synkroniserings
regulator eller for hånd.
Synkroniseringen foregår enfaset. Den nødven
dige spenningstransformator ligger på 12 kV.-siden
av hovedtfansformatoren og følger under krysskob
ling denne.
I anledning Noregeneratorenes avmagnetisering
blev der utført sammenlignende forsøk med innkob
ling av en feltsvekningsmotstand henholdsvis i den
egenraagnetiserte hjelpemagnetiseringsmaskines felt,
i den fremmedmagnetiserte hovedmagnetiserings
maskines felt og direkte i polhjulviklingens strömkrets.
Da der foreløbig ikke er anskaffet spennings
transformatorer for 130 kV. må synkroniseringen
med andre anlegg, dersom den skal skje på Nore,
företas ved hjelp av en hovedtransformator hvis
generator er frakoblet som legges inn på ved
kommende fjernledning med sin synkroniserings
transformator for 12 kV. Aggregatene synkroniseres
derefter som vanlig mot vedkommende hovedtrans
formator, som derefter kan frakobles igjen. I shunt og innkokhny tv TrCJilßtf 3 fadtrn oy tnnkothpf Jll
Normaltkobles generatorene parallelt ved hjelp
av transformatoroljebryteren og denne benyttes
også under krysskobling.
Kjøres generatorene i grupper på de høispente
samleskinner i friluftsanlegget kan gruppene paral
lellkobles ved hjelp av oljebryterne mellem samle
skinnene.
Da synkroniseringen föregår på 12 kV.-siden av
hovedtransformatoren, mens parallellkoblingen skjer
på høispenningssiden er synkroniseringstransforma
toren for det aggregat som er i drift belastet med
en motstand og en reaktans for å opnå et spennings
fall tilsvarende spenningsfallet i hovedtransforma
toren. På denne måte fås en spenning på synkro
niseringsapparatet som svarer temmelig nær til den
virkelige spenning på høispenningssiden av hoved
transformatoren, såvel med hensyn på størrelse
som fase.
Feltsvekningsmotstandens størrelse blev hver
gang valgt 10 X ohmtallet i vedkommende vikling
og innkoblingen blev foretatt slik at først blev vik
lingen kortsluttét over feltsvekningsmotstanden,
hvorefter forbindelsen med magnetiseringsmaskinen
blev brutt. Der blev optatt oscillogrammer av gene
ratorspenningen forat man kunde bedømme den av
magnetiserende virkning samt av spenningen på
polhjulviklingen.
For å forebygge feilkobling er også skinnebry
terne på 130 kV.-siden forsynt med signalkontakter
og over disse kontakter fører betjeningsledningene
for den oljebryter som anvendes under parallell
koblingen.
Man kan som tidligere nevnt også benytte olje
bryterne for induksjonsregulatorene til parallell
kobling av generatorer som ligger på hver side av
skinnebryter 94 i hjelpesamleskinnene. Parallell
koblingen foregår da over reaktansspolene.
Av oscillogramene og de på grunnlag av disse
optrukne kurver sees hvad man i tomgang opnår
ved å anbringe feltsvekningsmotstanden direkte i
polhjulkretsen sammenlignet med å anbringe den
i hoved- eller hjelpemagnetiseringsmaskinens felt.
Kurvene viser også hvad man opnår ved å øke mot
standen fra 5 til 10 X polhjulviklingens motstand.
For å forhindre at en oljebryter innkobles før
der er foretatt sammenligning mellem spenning, fase
og frekvens for de deler av anlegget som skal paral
lellkobles, m. a. o. før synkroniseringsapparatene er
innkoblet er der ved siden av betjeningsvenderen for
hver oljebryter anbragt en firepolet synkroniserings-
Av oscillogrammet som viser avmagnetiseringen
med en motstand på 10 X polhjulviklingens mot-
Synkronisering og parallellkobling.
Fig- J -
366
I «ZSÄrt /
i i mojh shunt og innkobhnyau 7<rOA(R9) 0 hMson oy innhoh/tpf au 3il (9,) j
2» magn. »hun* oQ innkob/ino ar-/£0J2 (R»S -hrodsort o5 innkotJinq ou !,5n(R,).
! X .’ | 1 I ’ ’ - i»rq\ ~ Gen IB
Sprnmktytns or/ayén som ; \ - ’ n 1 \~ ~~ :
j funksjon- Or //aftn. ‘
!\{ t : ’ H.riof* , j i palhjulhredsrn og
, \V~ /(\ •jfe*) lW"!l r innhobling ouJ/l, og i hovud.
j " £ Ufftton) lO^f1 tnagn mask. shunt- rnoJ mnkobhng ou !£Q fi
6 ° ‘ ? ->v- • * \:j°y * ’,i_ j
