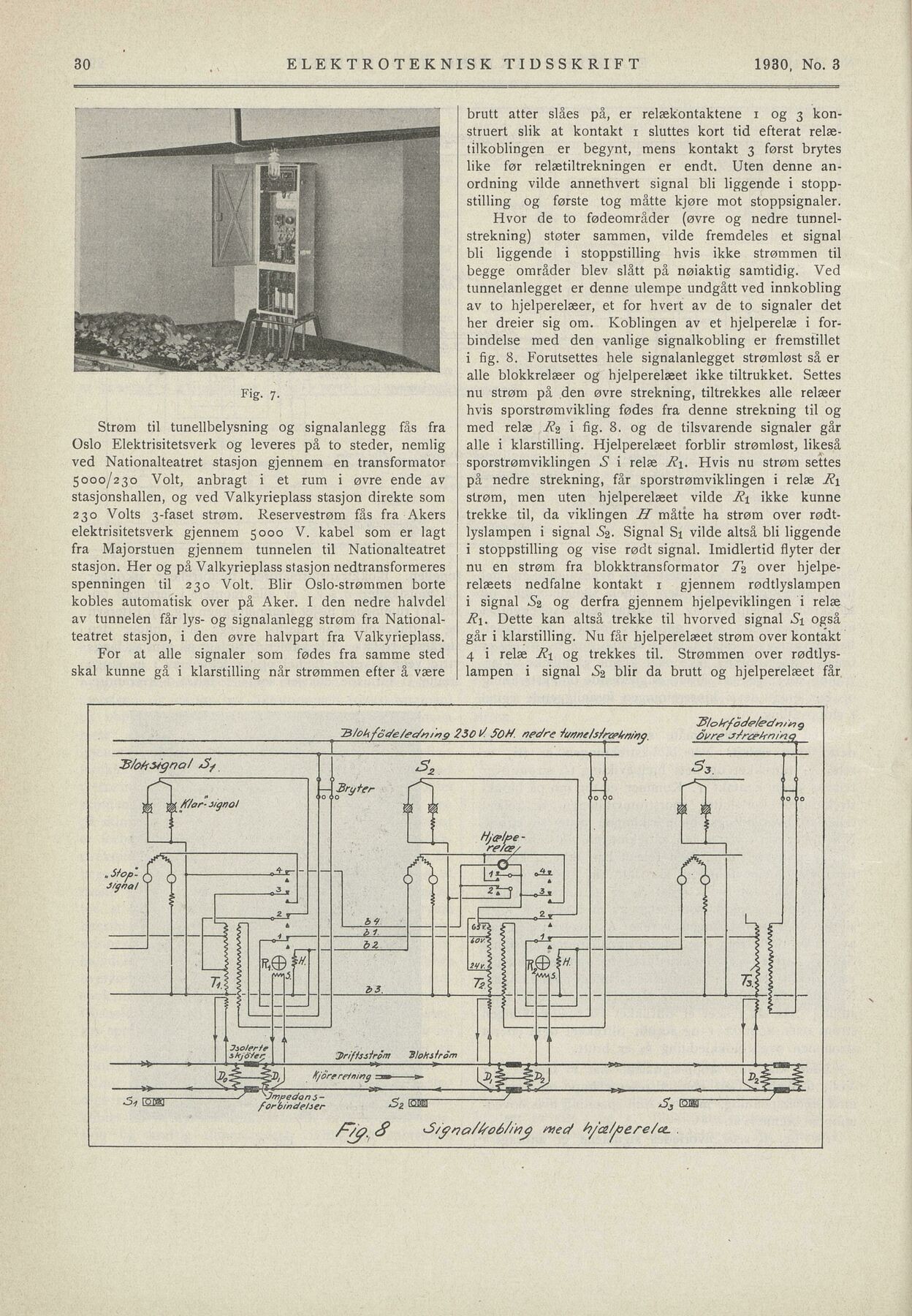

ELEKTROTEKNISK TIDSSKRIFT 1930, No. 8
brutt atter slåes på, er relækontaktene 1 og 3 kon
struert slik at kontakt 1 sluttes kort tid efterat relæ
tilkoblingen er begynt, mens kontakt 3 først brytes
like før relætiltrekningen er endt. Uten denne an
ordning vilde annethvert signal bli liggende i stopp
stilling og første tog måtte kjøre mot stoppsignaler.
Hvor de to fødeområder (øvre og nedre tunnel
strekning) støter sammen, vilde fremdeles et signal
bli liggende i stoppstilling hvis ikke strømmen til
begge områder blev slått på nøiaktig samtidig. Ved
tunnelanlegget er denne ulempe undgått ved innkobling
av to hjelperelæer, et for hvert av de to signaler det
her dreier sig om. Koblingen av et hjelperelæ i for
bindelse med den vanlige signalkobling er fremstillet
i fig. 8. Forutsettes hele signalanlegget strømløst så er
alle blokkrelæer og hjelperelæet ikke tiltrukket. Settes
nu strøm på den øvre strekning, tiltrekkes alle relæer
hvis sporstrømvikling fødes fra denne strekning til og
med relæ R2 i fig. 8. og de tilsvarende signaler går
alle i klarstilling. Hjelperelæet forblir strømløst, likeså
sporstrømviklingen S i relæ R\. Hvis nu strøm settes
på nedre strekning, får sporstrømviklingen i relæ R\
strøm, men uten hjelperelæet vilde R± ikke kunne
trekke til, da viklingen H måtte ha strøm over rødt
lyslampen i signal 62. Signal Si vilde altså bli liggende
i stoppstilling og vise rødt signal. Imidlertid flyter der
nu en strøm fra blokktransformator over hjelpe
relæets nedfalne kontakt 1 gjennem rødtlyslampen
i signal S2 og derfrå gjennem hjelpeviklingen i relæ
R\. Dette kan altså trekke til hvorved signal S\ også
går i klarstilling. Nu får hjelperelæet strøm over kontakt
4 i relæ R± og trekkes til. Strømmen over rødtlys
lampen i signal S2 blir da brutt og hjelperelæet får
Strøm til tunellbelysning og signalanlegg fås fra
Oslo Elektrisitetsverk og leveres på to steder, nemlig
ved Nationalteatret stasjon gjennem en transformator
5000/230 Volt, anbragt i et rum i øvre ende av
stasjonshallen, og ved Valkyrieplass stasjon direkte som
230 Volts 3-faset strøm. Reservestrøm fås fra Akers
elektrisitetsverk gjennem 5000 V. kabel som er lagt
fra Majorstuen gjennem tunnelen til Nationalteatret
stasjon. Her og på Valkyrieplass stasjon nedtransformeres
spenningen til 230 Volt. Blir Oslo-strømmen borte
kobles automatisk over på Aker. I den nedre halvdel
av tunnelen får lys- og signalanlegg strøm fra National
teatret stasjon, i den øvre halvpart fra Valkyrieplass.
For at alle signaler som fødes fra samme sted
skal kunne gå i klarstilling når strømmen efter å være
N
Fig. 7.
30
l?lc‘ii’fäde’/s’dr}//s7Q
230 U 5öH. riec/re ‘furre/sSrce/rn/rq, Oyre j/reetrn/nQ
*sy £z <>3
Q ty. * . iOiO P1 000 <O 10
ff/or- signol mm mm
-, L Hj&lpe- I__
I I re/a?/
m fF
( 0 2 w n 2» ’
gl R 0 iZI \ fijø "<’H- J f
< (HA 5 (Wwj, 7" C I
j I *5. I I ftfl __J LLzLf
IfiiizzdJ rT~I P ri |
Biolerfe
skjoter JtnfissTrern B)ohstrom
I 1 _ Zé-if
•s*™ /£&,%%, ÄSSH —7 B, Em
ö/yrjo/froS/irijf med .
