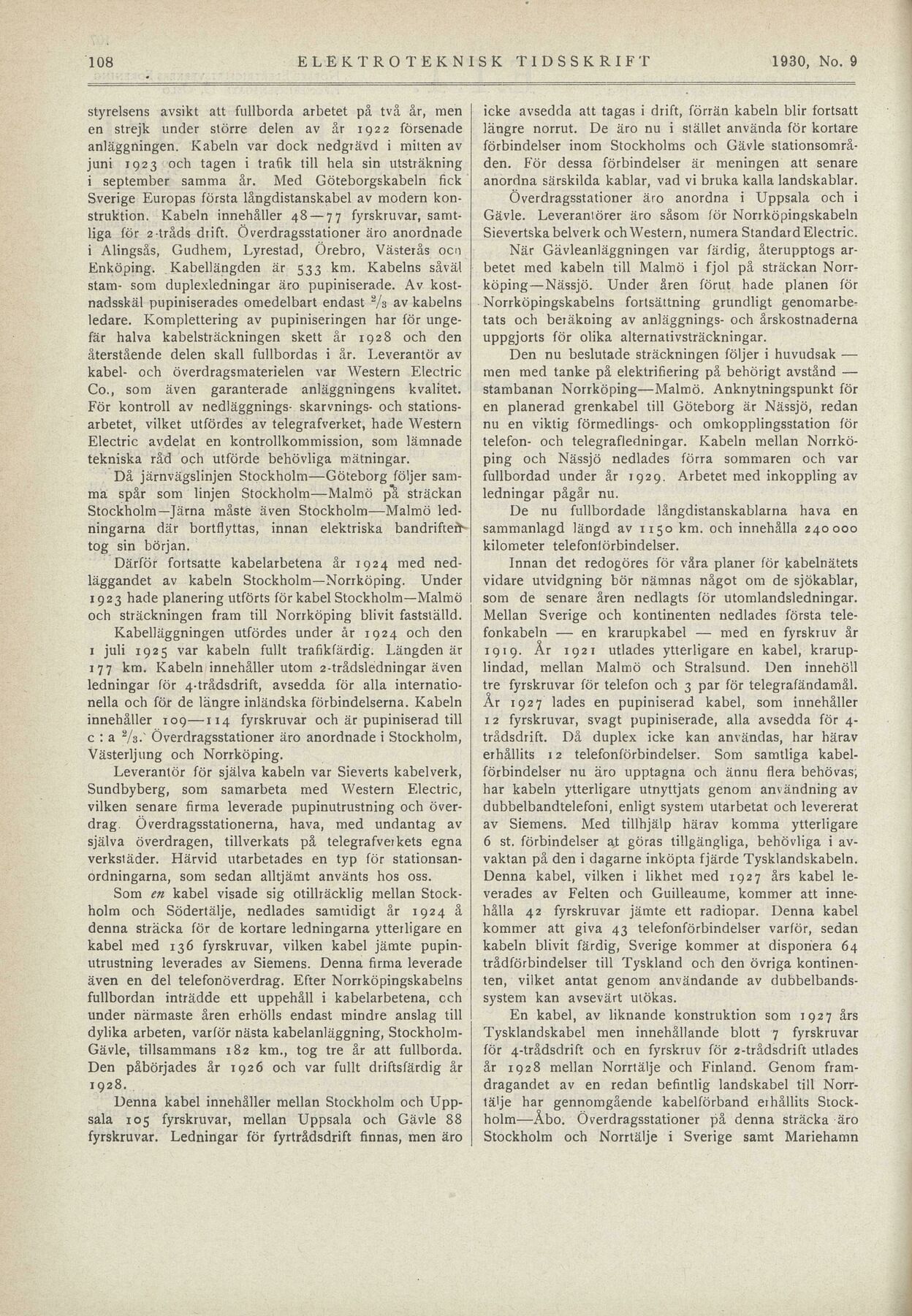

ELEKTROTEKNISK TIDSSKRIFT 1930, No. 9
icke avsedda att tagas i drift, förrän kabeln blir fortsatt
längre norrut. De äro nu i stället använda för kortare
förbindelser inom Stockholms och Gävle stationsområ
den. För dessa förbindelser är meningen att senare
anordna särskilda kablar, vad vi bruka kalla landskablar.
styrelsens avsikt alt fullborda arbetet på två år, men
en strejk under större delen av år 1922 försenade
anläggningen. Kabeln var dock nedgrävd i mitten av
juni 1923 och tagen i trafik till hela sin utsträkning
i september samma år. Med Göteborgskabeln fick
Sverige Europas första långdistanskabel av modern kon
struktion. Kabeln innehåller 48 —77 fyrskruvar, samt
liga för 2 tråds drift. Överdragsstationer äro anordnade
i Alingsås, Gudhem, Lyrestad, Örebro, Västerås ocn
Enköping. Kabellängden är 533 km. Kabelns såväl
stam- som duplexledningar äro pupiniserade. Av kost
nadsskäl pupiniserades omedelbart endast Vs av kabelns
ledare. Komplettering av pupiniseringen har för unge
fär halva kabelsträckningen skett år 1928 och den
återstående delen skall fullbordas i år. Leverantör av
kabel- och överdragsmaterielen var Western Electric
Co., som även garanterade anläggningens kvalitet.
För kontroll av nedläggnings- skarvnings- och stations
arbetet, vilket utfördes av telegrafverket, hade Western
Electric avdelat en kontrollkommission, som lämnade
tekniska råd och utförde behövliga mätningar.
Överdragsstationer äro anordna i Uppsala och i
Gävle. Leverantörer äro såsom för Norrköpingskabeln
Sievertska belverk och Western, numera Standard Electric.
När Gävleanläggningen var färdig, återupptogs ar
betet med kabeln till Malmö i fjol på sträckan Norr
köping—Nässjö. Under åren förut hade planen för
Norrköpingskabelns fortsättning grundligt genomarbe
tats och beräkning av anläggnings- och årskostnaderna
uppgjorts för olika alternativsträckningar.
Den nu beslutade sträckningen följer i huvudsak
men med tanke pä elektrifiering på behörigt avstånd
stambanan Norrköping—Malmö. Anknytningspunkt för
en planerad grenkabel till Göteborg är Nässjö, redan
nu en viktig förmedlings- och omkopplingsstation för
telefon- och telegrafledningar. Kabeln mellan Norrkö
ping och Nässjö nedlades förra sommaren och var
fullbordad under år 1929. Arbetet med inkoppling av
ledningar pågår nu.
Då järnvägslinjen Stockholm—Göteborg följer sam
ma spår som linjen Stockholm—Malmö pa sträckan
Stockholm—Järna måste även Stockholm—Malmö led
ningarna där bortflyttas, innan elektriska bandrifteff
tog sin början.
De nu fullbordade långdistanskablarna hava en
sammanlagd längd av 1150 km. och innehålla 240000
kilometer telefoniörbindelser.
Därför fortsatte kabelarbetena år 1924 med ned
läggandet av kabeln Stockholm—Norrköping. Under
1923 hade planering utförts för kabel Stockholm—Malmö
och sträckningen fram till Norrköping blivit fastställd.
Innan det redogöres för våra planer för kabelnätets
vidare utvidgning bör nämnas något om de sjökablar,
som de senare åren nedlagts för utomlandsledningar.
Mellan Sverige och kontinenten nedlades första tele
fonkabeln en krarupkabel med en fyrskruv år
1919. År 1921 utlades ytterligare en kabel, krarup
lindad, mellan Malmö och Stralsund. Den innehöll
tre fyrskruvar för telefon och 3 par för telegrafändamål.
Ar 1927 lades en pupiniserad kabel, som innehåller
12 fyrskruvar, svagt pupiniserade, alla avsedda för 4-
trådsdrift. Dä duplex icke kan användas, har härav
erhållits 12 telefonförbindelser. Som samtliga kabel
förbindelser nu äro upptagna och ännu flera behövas;
har kabeln ytterligare utnyttjats genom användning av
dubbelbandtelefoni, enligt system utarbetat och levererat
av Siemens. Med tillhjälp härav komma ytterligare
6 st. förbindelser at göras tillgängliga, behövliga i av
vaktan på den i dagarne inköpta fjärde Tysklandskabeln.
Denna kabel, vilken i likhet med 1927 års kabel le
verades av Felten och Guilleaume, kommer att inne
hålla 42 fyrskruvar jämte ett radiopar. Denna kabel
kommer att giva 43 telefonförbindelser varför, sedan
kabeln blivit färdig, Sverige kommer at disponera 64
trådförbindelser till Tyskland och den övriga kontinen
ten, vilket antat genom användande av dubbelbands
system kan avsevärt utökas.
Kabelläggningen utfördes under år 1924 och den
1 juli 1925 var kabeln fullt trafikfärdig. Längden är
177 km. Kabeln innehåller utom 2-trådsledningar även
ledningar för 4-trådsdrift, avsedda för alla internatio
nella och för de längre inländska förbindelserna. Kabeln
innehåller 109—114 fyrskruvar och är pupiniserad till
c : a Vs.’ Överdragsstationer äro anordnade i Stockholm,
Västerljung och Norrköping.
Leverantör för själva kabeln var Sieverts kabelverk,
Sundbyberg, som samarbeta med Western Electric,
vilken senare firma leverade pupinutrustning och över
drag. Överdragsstationerna, hava, med undantag av
själva överdragen, tillverkats på telegrafverkets egna
verkstäder. Härvid utarbetades en typ för stationsan
ordningarna, som sedan alltjämt använts hos oss.
Som en kabel visade sig otillräcklig mellan Stock
holm och Södertälje, nedlades samtidigt år 1924 å
denna sträcka för de kortare ledningarna ytterligare en
kabel med 136 fyrskruvar, vilken kabel jämte pupin
utrustning leverades av Siemens. Denna firma leverade
även en del telefonöverdrag. Efter Norrköpingskabelns
fullbordan inträdde ett uppehåll i kabelarbetena, cch
under närmaste åren erhölls endast mindre anslag till
dylika arbeten, varför nästa kabelanläggning, Stockholm-
Gävle, tillsammans 182 km., tog tre år att fullborda.
Den påbörjades år 1926 och var fullt driftsfärdig år
1928.
En kabel, av liknande konstruktion som 1927 års
Tysklandskabel men innehållande blott 7 fyrskruvar
för 4-trådsdrift och en fyrskruv för 2-trådsdrift utlades
är 1928 mellan Norrtälje och Finland. Genom fram
dragandet av en redan befintlig landskabel till Norr
tälje har gennomgående kabelförband erhållits Stock
holm—Åbo. Överdragsstationer på denna sträcka äro
Stockholm och Norrtälje i Sverige samt Mariehamn
Denna kabel innehåller mellan Stockholm och Upp
sala 105 fyrskruvar, mellan Uppsala och Gävle 88
fyrskruvar. Ledningar för fyrtrådsdrift finnas, men äro
108
