ELEKTROTEKNISK TIDSSKRIFT
No. 30, 1930
utgående kabler. Dette var upraktisk ved kabelfeil,
hvorfor man under elektrifiseringen gikk over til
større skap med hovedsikringer for stikledningen og
et sett avgreningssikringer for hver utgående larape
kabel. Fig. 10. Tennskapene er fortrinsvis anbragt
i transformatorstasjoner og hvor dette ikke har latt
sig gjøre på husvegger eller master. Tenning og sluk
ning foregår ved automatiske urbrytere som trekkes
og stilles for hånd en gang i uken, nemlig hver fre
dag. Tenningstabell opsettes hvert år efter en kur
ve. Denne er konstruert i overensstemmelse med
meteorologiske data og i samarbeide med Meteorolo
giske Institutt.
Man har i de senere år forsøkt astronomiske tlds
strømbrytere med elektrisk optrekning og i forbin
delse hermed relebrytere, som får sin impuls fra en
hovedbryter gjennem separate signalledninger. Av
forskjellige grunner har man foreløbig innstillet dis
se forsøk og har under overveielse å gå over til et
helt nytt centraltennsystera med feilvarsling. Man
vil derved kunne utnytte personalet på en langt mer
rasjonell måte enn hittil.
Foruten de vanlige anlegg i forskjellig utførelse,
se fig. 11—-17, er der også utført en rekke spesialan
legg i parker, nye gater og på plasser, som ikke var
medtatt i den oprinnelige plan. I de senest utførte
parkbelysningsanlegg, nemlig i Slottsparken, er an
vendt lamper ophengt på strekk. Strekkene er festet
i trestammene ved gjennemgående bolter som før
innsetningen er dyppet i varm tjære og tildratt med
muttere og skiver. Strekkene er i begge ender for
synt med skruefjærer, som optar trærnes bevegelse
under storm. Fig. 18.
rør med luke, hvori jordkablene blev ført op. Disse
rør viste sig irnidlertid upraktiske og istedet blev
konstruert spesielle opdelingsskap, hvor kablene er
ført op på samleskinner. Skapene er utført for 2, 3
og 4 kabler. Fig. 9. Ved denne anordning av ka
belnettet har man opnådd stor elastisitet både ved
utbedringer, kabelfeil og belastningsøkninger, idet
man har i sin hånd lettvint å kunne forandre opde
lingen eller overføre belastning fra en seksjon til en
eller flere andre.
Jordkabelen er ført inn til stammen, hvor der er
opsatt skap og ledningen derfrå ført videre op langs
Tennskapene var fra først av utført med automa
tiske urbrytere og et sett hovedsikringer for saratlige

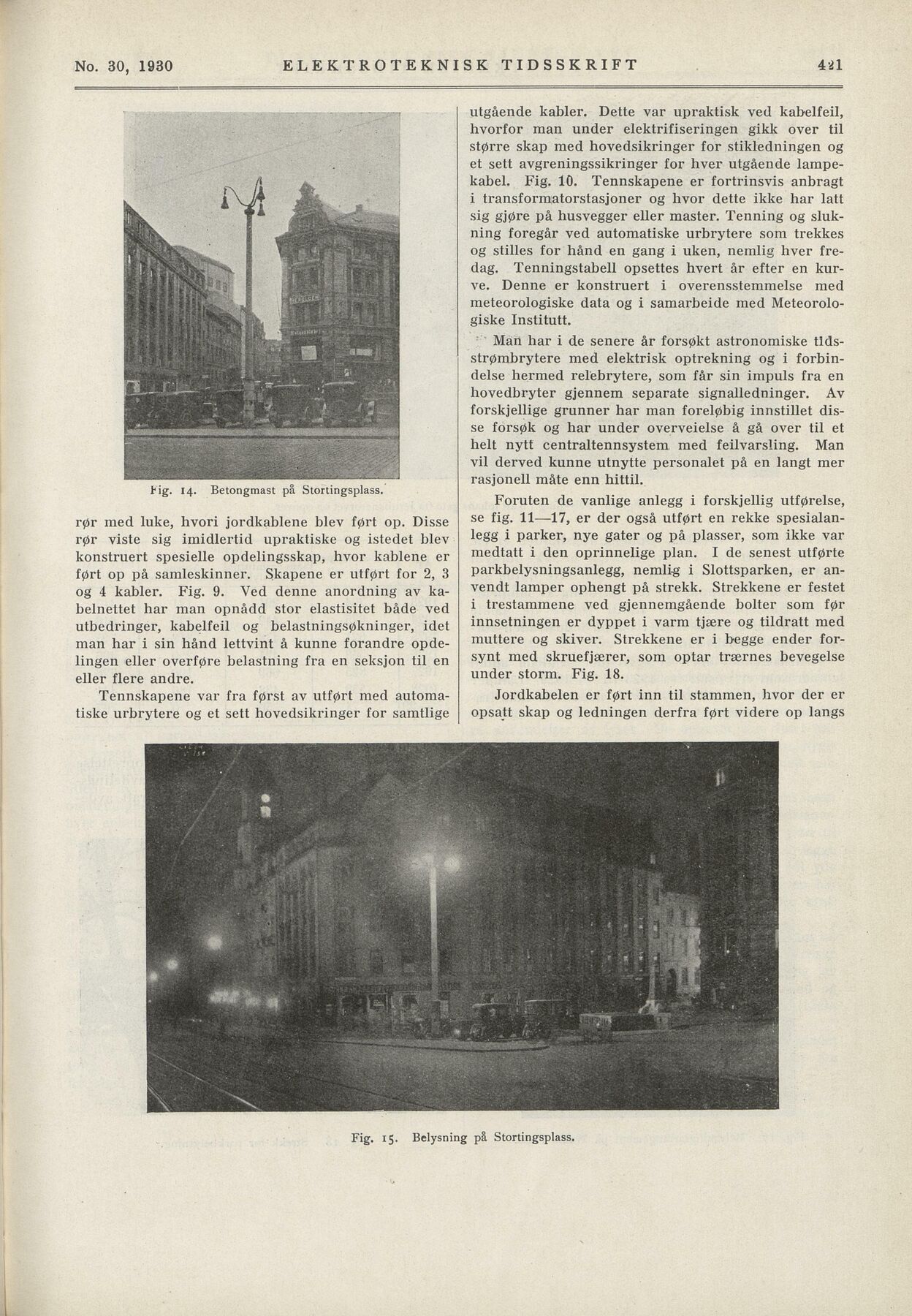

Hg. 14. Betongmast på Stortingsplass.
Fig. 15. Belysning på Stortingsplass.
421
fe II S I f \ • •1 1l
jt JÄj £>S&i*Sz.
