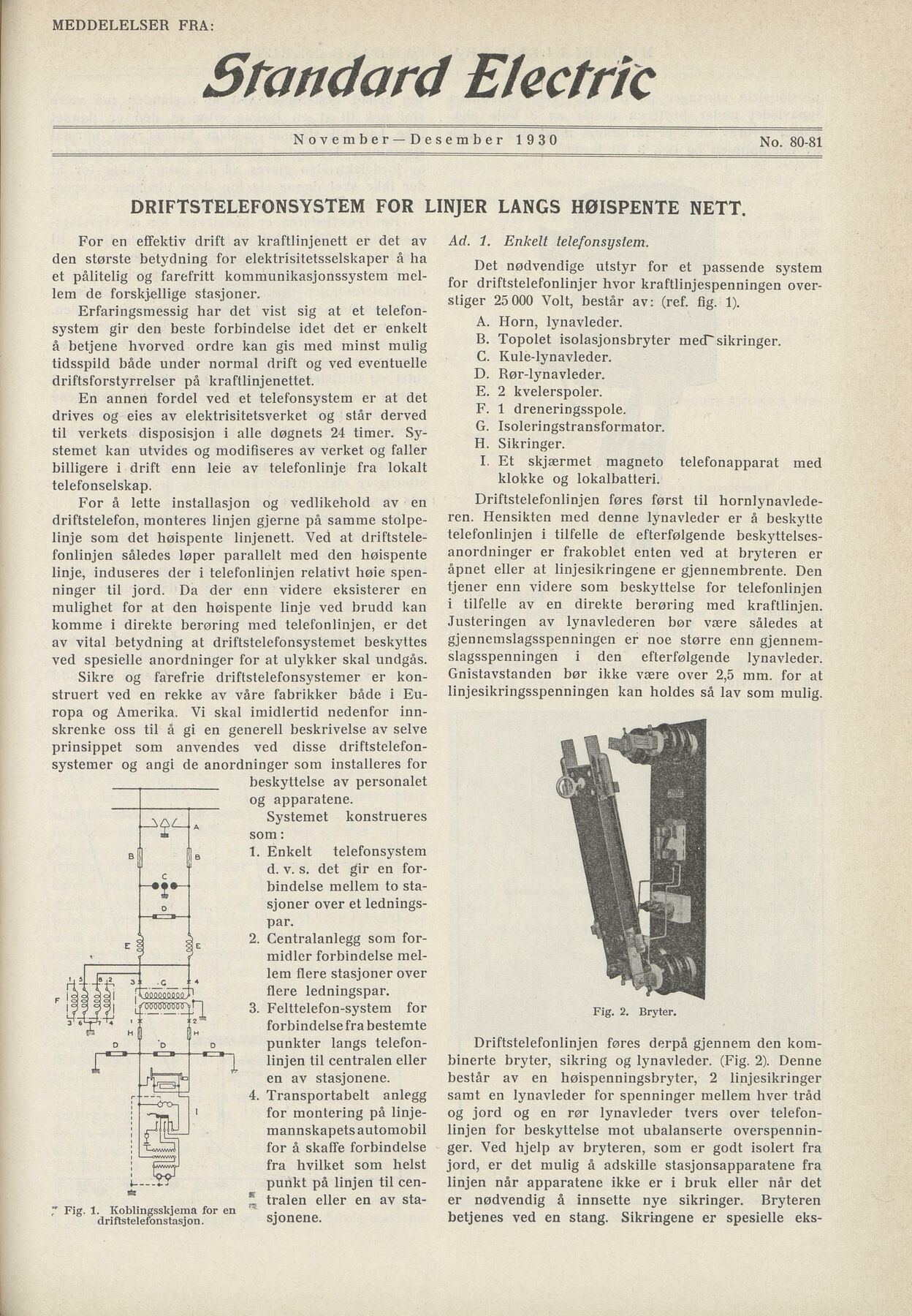

MEDDELELSER FRA:
Standard Electric
November— D e s e m b e r 1930 No. 80-81
DRIFTSTELEFONSYSTEM FOR LINJER LANGS HØISPENTE NETT.
Ad. 1. Enkelt telefonsystem.
For en effektiv drift av kraftlinjenett er det av
den største betydning for elektrisitetsselskaper å ha
et pålitelig og farefritt kommunikasjonssystem mel
lem de forskjellige stasjoner.
Det nødvendige utstyr for et passende system
for driftstelefonlinjer hvor kraftlinjespenningen over
stiger 25 000 Volt, består av: (ref. fig. 1).
Erfaringsmessig har det vist sig at et telefon
system gir den beste forbindelse idet det er enkelt
å betjene hvorved ordre kan gis med minst mulig
tidsspild både under normal drift og ved eventuelle
driftsforstyrrelser på kraftlinjenettet.
A. Horn, lynavleder.
B. Topolet isolasjonsbryter mecT sikringer.
C. Kule-lynavleder.
D. Rør-lynavleder.
E. 2 kvelerspoler.
En annen fordel ved et telefonsystem er at det
drives og eies av elektrisitetsverket og står derved
til verkets disposisjon i alle døgnets 24 timer. Sjr
stemet kan utvides og modifiseres av verket og faller
billigere i drift enn leie av telefonlinje fra lokalt
telefonselskap.
F. 1 dreneringsspole.
G. Isoleringstransformator.
H. Sikringer.
I. Et skjærmet magneto telefonapparat med
klokke og lokalbatteri.
Driftstelefonlinjen føres først til hornlynavlede
ren. Hensikten med denne lynavleder er å beskytte
telefonlinjen i tilfelle de efterfølgende beskyttelses
anordninger er frakoblet enten ved at bryteren er
åpnet eller at linjesikringene er gjennembrente. Den
tjener enn videre som beskyttelse for telefonlinjen
i tilfelle av en direkte berøring med kraftlinjen.
Justeringen av lynavlederen bør være således at
gjennemslagsspenningen er noe større enn gjennem
slagsspenningen i den efterfølgende lynavleder.
Gnistavstanden bør ikke være over 2,5 mm. for at
linjesikringsspenningen kan holdes så lav som mulig.
For å lette installasjon og vedlikehold av en
driftstelefon, monteres linjen gjerne på samme stolpe
linje som det høispente linjenett. Ved at driftstele
fonlinjen således løper parallelt med den høispente
linje, induseres der i telefonlinjen relativt høie spen
ninger til jord. Da der enn videre eksisterer en
mulighet for at den høispente linje ved brudd kan
komme i direkte berøring med telefonlinjen, er det
av vital betydning at driftstelefonsystemet beskyttes
ved spesielle anordninger for at ulykker skal undgås.
Sikre og farefrie driftstelefonsystemer er kon
struert ved en rekke av våre fabrikker både i Eu
ropa og Amerika. Vi skal imidlertid nedenfor inn
skrenke oss til å gi en generell beskrivelse av selve
prinsippet som anvendes ved disse driftstelefon
systemer og angi de anordninger som installeres for
beskyttelse av personalet
og apparatene.
Systemet konstrueres
som
1. Enkelt telefonsystem
d. v. s. det gir en for
bindelse mellem to sta
sjoner over et lednings
par.
2. Centralanlegg som for
midler forbindelse mel
lem flere stasjoner over
flere ledningspar.
3. Felttelefon-system for
forbindelse fra bestemte
punkter langs telefon
linjen til centralen eller
en av stasjonene.
Driftstelefonlinjen føres derpå gjennem den kom
binerte bryter, sikring og lynavleder. (Fig. 2). Denne
består av en høispenningsbryter, 2 linjesikringer
samt en lynavleder for spenninger mellem hver tråd
og jord og en rør lynavleder tvers over telefon
linjen for beskyttelse mot ubalanserte overspennin
ger. Ved hjelp av bryteren, som er godt isolert fra
jord, er det mulig å adskille stasjonsapparatene fra
linjen når apparatene ikke er i bruk eller når det
er nødvendig å innsette nye sikringer. Bryteren
betjenes ved en stang. Sikrmgene er spesielle eks-
4. Transportabelt anlegg
for montering på linje
mannskapets automobil
for å skaffe forbindelse
fra hvilket som helst
punkt på linjen til cen
“ trålen eller en av sta-
sjonene.
Fig. 2. Bryter.
Fig. 1. Koblingsskjema for en
driflstelefonstasjon.
A
B B
-*1^
O
e| §e
T.-_ _C | 4
,. (<3 aa i jtiiumMSft>L_
i4_?_fz! [f^^RKR^n
T’THPV ’4 ’ :: 3 : 2
0 ’D D
m
J L-o/wwwvo
