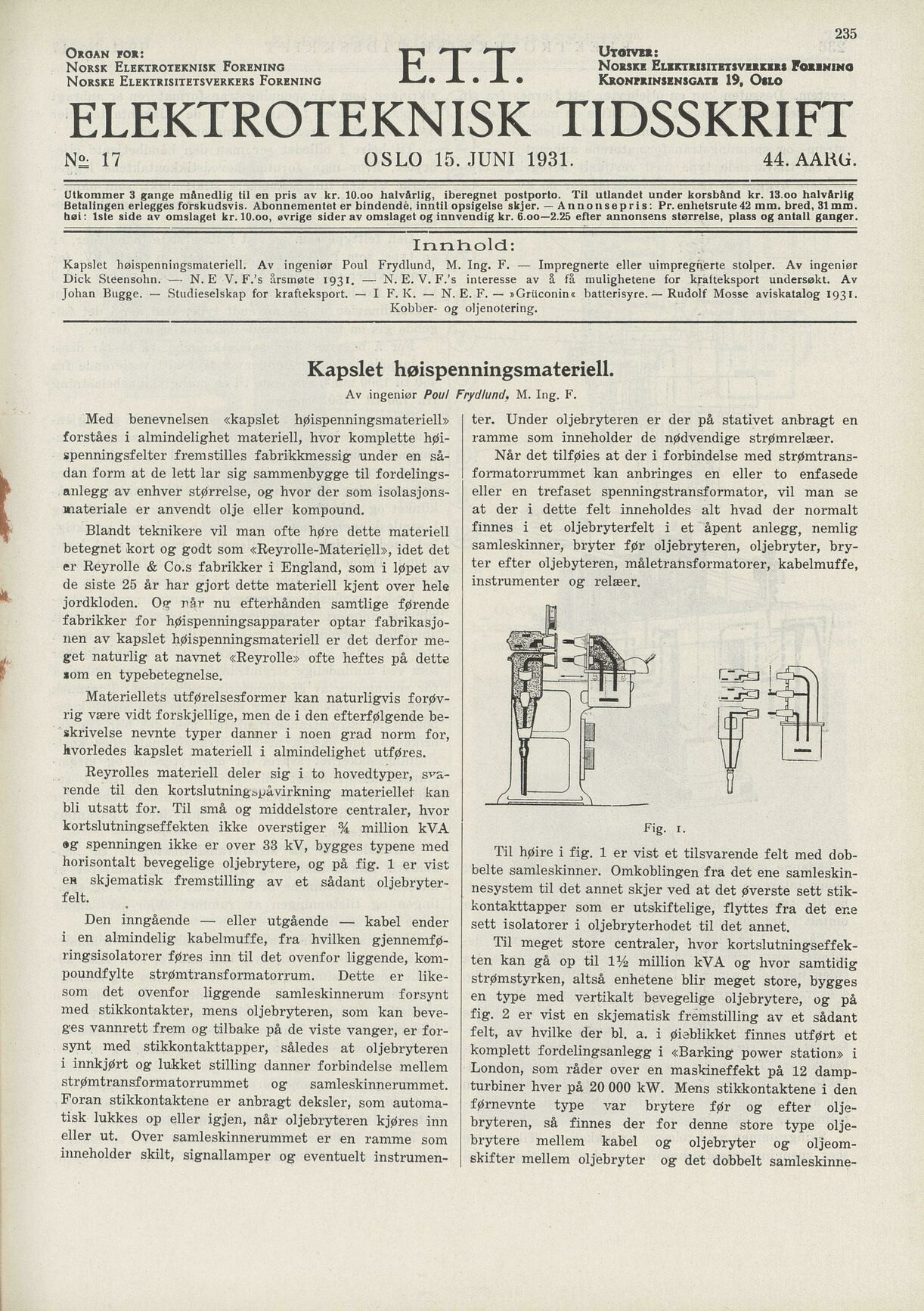

Utoiver:
Organ for:
E.T.T
NE: 17 OSLO 15. JUNI 1931. 44. AAKG.
Innhold:
Kapslet høispenningsmateriell.
Av ingeniør Poul Frydlund, M. Ing. F
Q3a än
[*
Norske Eliktrisitetsverkkrs Förening
Kronprinsensgati 19, Oslo
Norsk Elektroteknisk Förening
Norske Elektrisitetsverkers Förening
Utkommer 3 gange månedlig til en pris av kr. 10.00 halvårlig, iberegnet postporto. Til utlandet under korsbånd kr. 13.00 halvfirlig
Betalingen erlegges forskudsvis. Abonnementet er bindendé, inntil opsigelse skjer. Annonsepris; Pr. enhetsrute42 mm. bred, 31 mm.
høi: Iste side av omslaget kr. 10.00, øvrige sider av omslaget og innvendig kr. 6.00—2.25 efter annonsens størrelse, plass og antaii ganger.
Kapslet høispenningsmateriell. Av ingeniør Poul Frydlund, M. Ing, F. Impregnerte eller uimpregnerte stolper. Av ingeniør
Dick Steensohn. N. E V. F.’s årsmøte 1931, N. E. V. F.’s interesse av å få mulighetene for krafteksport undersøkt. Av
Johan Bugge. Studieselskap for krafteksport. —IF.K.—N. E. F. »Grilconinc batterisyre. — Rudolf Mosse aviskatalog 1931.
Kobber- og oljenotering.
Med benevnelsen «kapslet høispenningsmateriell»
forståes i almindelighet materiell, hvor komplette høi
spenningsfelter fremstilles fabrikkmessig under en så
dan form at de lett lar sig sammenbygge til fordelings
anlegg av enhver størrelse, og hvor der som isolasjons
materiale er anvendt olje eller kompound.
ter. Under oljebryteren er der på stativet anbragt en
ramme som inneholder de nødvendige strømrelæer.
Når det tilføies at der i forbindelse med strømtrans
formatorrummet kan anbringes en eller to enfasede
eller en trefaset spenningstransformator, vil man se
at der i dette felt inneholdes alt hvad der normalt
finnes i et oljebryterfelt i et åpent anlegg, nemlig
samleskinner, bryter før oljebryteren, oljebryter, bry
ter efter oljebyteren, måletransformatorer, kabelmuffe,
instrumenter og relæer.
Blandt teknikere vil man ofte høre dette materiell
betegnet kort og godt som «Reyrolle-Materiell», idet det
er Reyrolle & Co.s fabrikker i England, som i løpet av
de siste 25 år har gjort dette materiell kjent over hele
jordkloden. Og når nu efterhånden samtlige førende
fabrikker for høispenningsapparater optar fabrikasjo
nen av kapslet høispenningsmateriell er det derfor me
get naturlig at navnet «Reyrolle» ofte heftes på dette
»om en typebetegnelse.
Materiellets utførelsesformer kan naturligvis forøv
rig være vidt forskjellige, men de i den efterfølgende be
skrivelse nevnte typer danner i noen grad norm for,
hvorledes kapslet materiell i almindelighet utføres.
Reyrolles materiell deler sig i to hovedtyper, sva
rende til den kortslutningspåvirkning materiellet kan
bli utsatt for. Til små og middelstore centraler, hvor
kortslutningseffekten ikke overstiger % million kVA
»g spenningen ikke er over 33 kV, bygges typene med
horisontalt bevegelige oljebrytere, og på fig. 1 er vist
en skjematisk fremstilling av et sådant oljebryter
felt.
Til høire i fig. 1 er vist et tilsvarende felt med dob
belte samleskinner. Omkoblingen fra det ene samleskin
nesystem til det annet skjer ved at det øverste sett stik
kontakttapper som er utskiftelige, flyttes fra det ene
sett isolatorer i oljebryterhodet til det annet.
Den inngående eller utgående kabel ender
i en almindelig kabelmuffe, fra hvilken gjennemfø
ringsisolatorer føres inn til det ovenfor liggende, kom
poundfylte strømtransformatorrum. Dette er like
som det ovenfor liggende samleskinnerum forsynt
med stikkontakter, mens oljebryteren, som kan beve
ges vannrett frem og tilbake på de viste vanger, er for
synt med stikkontakttapper, således at oljebryteren
i innkjørt og lukket stilling danner forbindelse mellem
strømtransformatorrummet og samleskinnerummet.
Foran stikkontaktene er anbragt deksler, som automa
tisk lukkes op eller igjen, når oljebryteren kjøres inn
eller ut. Over samleskinnerummet er en ramme som
inneholder skilt, signallamper og eventuelt instrumen-
Til meget store centraler, hvor kortslutningseffek
ten kan gå op til IVz million kVA og hvor samtidig
strømstyrken, altså enhetene blir meget store, bygges
en type med vertikalt bevegelige oljebrytere, og på
fig, 2 er vist en skjematisk fremstilling av et sådant
felt, av hvilke der bl. a. i øieblikket finnes utført et
komplett fordelingsanlegg i «Barking power station» i
London, som råder over en maskineffekt på 12 damp
turbiner hver på 20 000 kW. Mens stikkontaktene i den
førnevnte type var brytere før og efter olje
bryteren, så finnes der for denne store type olje
brytere mellem kabel og oljebryter og oljeom
skifter mellem oljebryter og det dobbelt samleskinne-
ELEKTROTEKNISK TIDSSKRIFT
Fig. i.
245
’ i J
/J==L\
