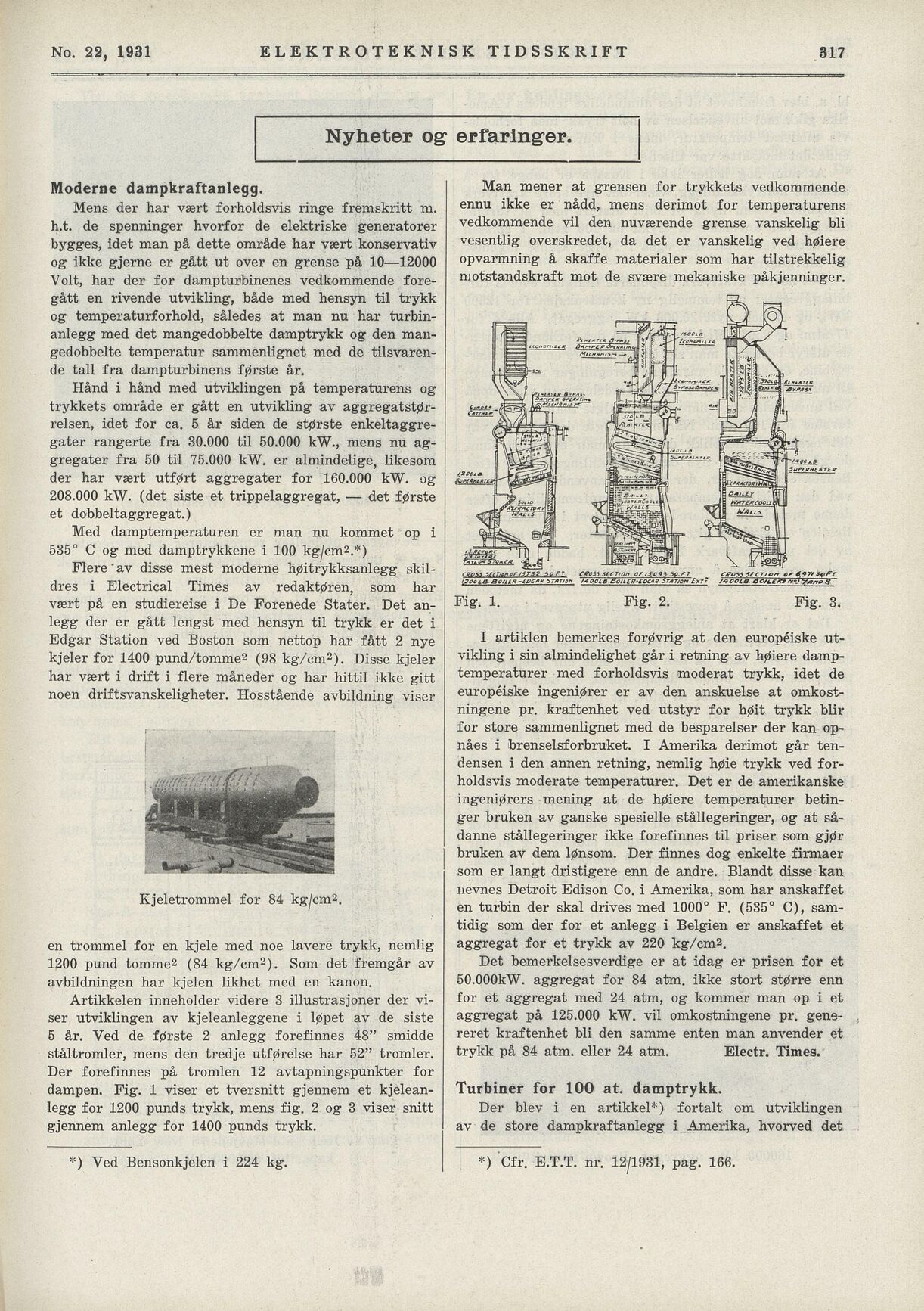

trykk på 84 atm. eller 24 atm. Electr. Times.
Nyheter og erfarlnger.
Moderne dampkraftanlegg.
Kjeletrommel for 84 kg/cm2.
Turbiner for 100 at, damptrykk.
*) Ved Bensonkjelen i 224 kg. *) Cfr. E.T.T. nr. 12/1931, pag. 166.
ELEKTROTEKNISK TIDSSKRIFT
No. 22, 1931
Man mener at grensen for trykkets vedkommende
ennu ikke er nådd, mens derimot for temperaturens
vedkommende vil den nuværende grense vanskelig bli
vesentlig overskredet, da det er vanskelig ved høiere
opvarmning å skaffe materialer som har tilstrekkelig
motstandskraft mot de svære mekaniske påkjenninger.
Mens der har vært forholdsvis ringe fremskritt m.
h.t. de spenninger hvorfor de elektriske generatorer
bygges, idet man på dette område har vært konservativ
og ikke gjerne er gått ut over en grense på 10—12000
Volt, har der for dampturbinenes vedkommende fore
gått en rivende utvikling, både med hensyn til trykk
og temperaturforhold, således at man nu har turbin
anlegg med det mangedobbelte damptrykk og den man
gedobbelte temperatur sammenlignet med de tilsvaren
de tall fra dampturbinens første år.
Hånd i hånd med utviklingen på temperaturens og
trykkets område er gått en utvikling av aggregatstør
relsen, idet for ca. 5 år siden de største enkeltaggre
gater rangerte fra 30.000 til 50.000 kW., mens nu ag
gregater fra 50 til 75.000 kW. er almindelige, likesom
der har vært utført aggregater for 160.000 kW, og
208.000 kW. (det siste et trippelaggregat, det første
et dobbeltaggregat.)
Med damptemperaturen er man nu kommet op i
535° C og med damptrykkene i 100 kg/cm2.*)
Flere’ av disse mest moderne høitrykksanlegg skil
dres i Electrical Times av redaktøren, som har
vært på en studiereise i De Forenede Stater. Det an
legg der er gått lengst med hensyn til trykk er det i
Edgar Station ved Boston som nettop har fått 2 nye
kjeler for 1400 pund/tomme 2 (98 kg/cm 2). Disse kjeler
har vært i drift i flere måneder og har hittil ikke gitt
noen driftsvanskeligheter. Hosstående avbildning viser
I artiklen bemerkes forøvrig at den européiske ut
vikling i sin almindelighet går i retning av høiere damp
temperaturer med forholdsvis moderat trykk, idet de
européiske ingeniører er av den anskuelse at omkost
ningene pr. kraftenhet ved utstyr for høit trykk blir
for store sammenlignet med de besparelser der kan op
nåes i brenselsforbruket, I Amerika derimot går ten
densen i den annen retning, nemlig høie trykk ved for
holdsvis moderate temperaturer. Det er de amerikanske
ingeniørers mening at de høiere temperaturer betin
ger bruken av ganske spesielle stållegeringer, og at så
danne stållegeringer ikke förefinnes til priser som gjør
bruken av dem lønsom. Der finnes dog enkelte firmaer
som er langt dristigere enn de andre. Blandt disse kan
nevnes Detroit Edison Co. i Amerika, som har anskaffet
en turbin der skal drives med 1000° F. (535° C), sam
tidig som der for et anlegg i Belgien er anskaffet et
aggregat for et trykk av 220 kg/cm 2.
en trommel for en kjele med noe lavere trykk, nemlig
1200 pund tomme 2 (84 kg/cm2 ). Som det fremgår av
avbildningen har kjelen likhet med en kanon.
Det bemerkelsesverdige er at idag er prisen for et
SO.OOOkW. aggregat for 84 atm. ikke stort større enn
for et aggregat med 24 atm, og kommer man op i et
aggregat på 125.000 kW. vil omkostningene pr. gene
reret kraftenhet bli den samme enten man anvender et
Artikkelen inneholder videre 3 illustrasjoner der vi
ser utviklingen av kjeleanleggene i løpet av de siste
5 år. Ved de første 2 anlegg förefinnes 48” smidde
ståltromler, mens den tredje utførelse har 52” tromler.
Der förefinnes på tromlen 12 avtapningspunkter for
dampen. Fig. 1 viser et tversnitt gjennem et kjelean
legg for 1200 punds trykk, mens fig. 2 og 3 viser snitt
gjennem anlegg for 1400 punds trykk.
Der blev i en artikkel*) fortalt om utviklingen
av de store dampkraftanlegg i Amerika, hvorved det
Fig. 3,
Fig. 1. Fig. 2.
or /5.732 bon C&053 SLCT/pn Of /S.c9i 30.S 7. C#Obs 5£ CT/on cr 6,97/ SyfT
\*~£OC** STAnon /4QOLO OOILCR-£DCér*TjQM~E*T* 74 CCI G O C/c£*9 *•* fø/tø 8~~
327
c/?Q5i 3/cr/enor /J.732 j>y ri CfQ55 /S.c9i 50./-r c#obs S£CT/crr cr 6.97/
1.300 j. a 80/LL* -£DC** STftTJOH /400LO 3oiLLR-£DC/\* SrATjörT£xt£ /4 COl 3 a Q/ce*S ’W tfrg/rg 8
