i=JL
0.29

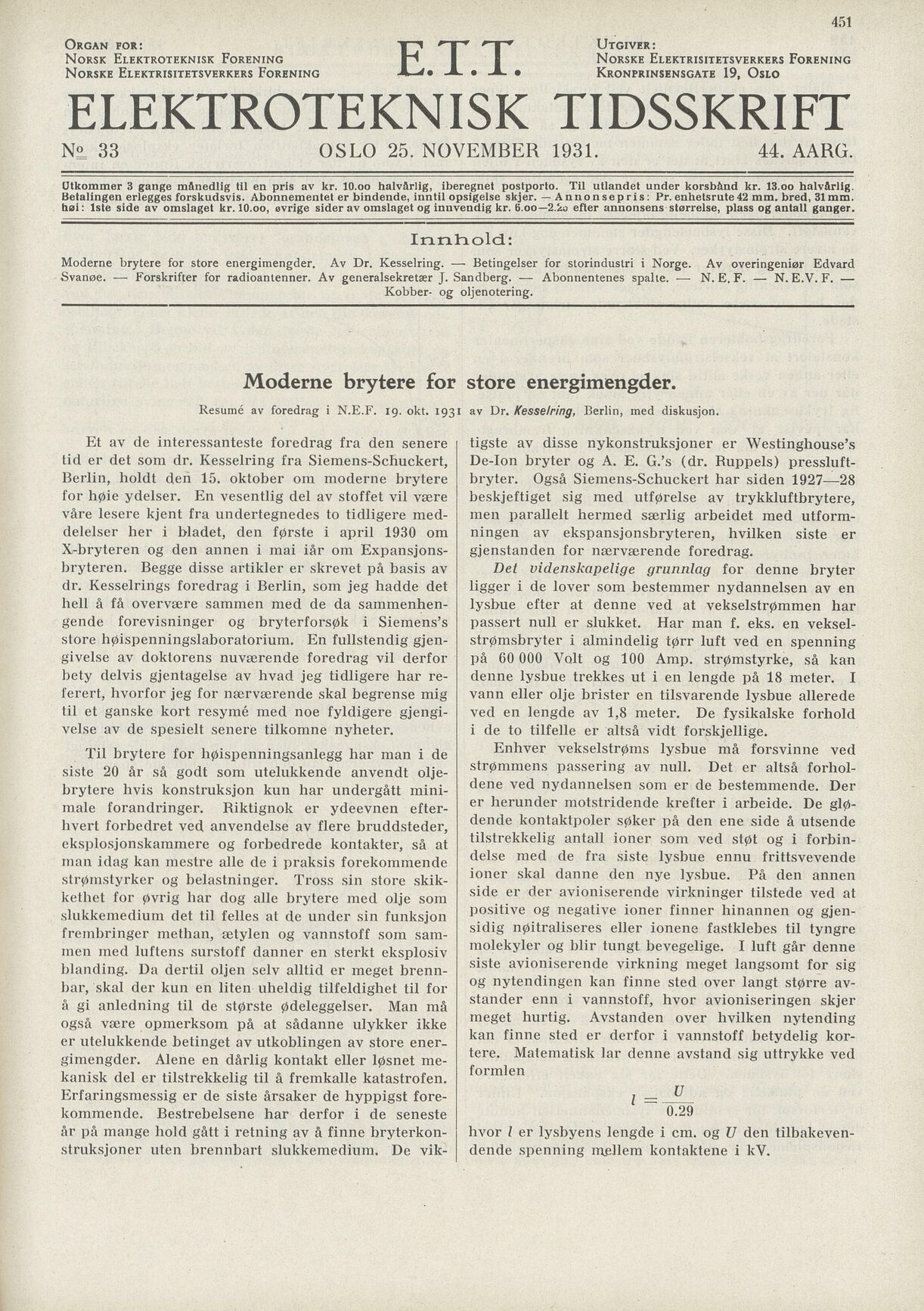

Ni 33 OSLO 25. NOVEMBER 1931. 44. AARG.
Innhold:
Moderne brytere for store energimengder.
Resumé av foredrag i N.E.F. 19, okt. 1931 av Dr, Kesselring, Berlin, med diskusjon.
Organ for: *Tr *Tr Utgiver:
Norsk Elektroteknisk Förening rH I I Norske Elektrisitetsverker:
Norske Elektrisitetsverkers Förening X-rf» -X • -å. • Kronprinsensgate 19, Oslo
Norsk Elektroteknisk Förening M I fl Norske Elektrisitetsverkers Förening
Utkommer 3 gange månedlig til en pris av kr. 10.00 halvårlig, iberegnel postporto. Til utlandet under korsbånd kr. 13.00 halvårlig.
Betalingen erlegges forskudsvis. Abonnementet er bindende, inntil opsigelse skjer. Annonsepris: Pr, enhelsrute42 mm. bred, 31 mm,
høi: Iste side av omslaget kr. 10.00, øvrige sider av omslaget og innvendig kr. 6.00—2.20 efter annonsens størrelse, plass og antall ganger.
Moderne brytere for store energimengder. Av Dr. Kesselring. —• Betingelser for storindustri i Norge. Av overingeniør Edvard
Svanøe. Forskrifter for radioanlenner. Av generalsekretær J. Sandberg. Abonnentenes spalie. N. E. F. N. E.V. F.
Kobber- og oljenotering.
Et av de interessanteste foredrag fra den senere
tid er det som dr. Kesselring fra Siemens-Schuckert,
Berlin, holdt den 15. oktober ora moderne brytere
for høie ydelser. En vesentlig del av stoffet vil være
våre lesere kjent fra undertegnedes to tidligere med
delelser her i bladet, den første i april 1930 om
X-bryteren og den annen i mai iår om Expansjons
bryteren. Begge disse artikler er skrevet på basis av
dr. Kesselrings foredrag i Berlin, som jeg hadde det
hell å få overvære sammen med de da sammenhen
gende forevisninger og bryterforsøk i Siemens’s
store høispenningslaboratoriura. En fullstendig gjen
givelse av doklorens nuværende foredrag vil derfor
bety delvis gjentagelse av hvad jeg tidligere har re
ferert, hvorfor jeg for nærværende skal begrense mig
til et ganske kort resymé med noe fyldigere gjengi
velse av de spesielt senere tilkomne nyheter.
tigste av disse nykonstruksjoner er Westinghouse’s
De-lon bryter og A. E. G.’s (dr. Ruppels) pressluft
bryter. Også Siemens-Schuckert har siden 1927—28
beskjeftiget sig med utførelse av trykkluftbrytere,
men parallelt hermed særlig arbeidet med utform
ningen av ekspansjonsbryteren, hvilken siste er
gjenstanden for nærværende foredrag.
Det videnskapelige grunnlag for denne bryter
ligger i de lover som bestemmer nydannelsen av en
lysbue efter at denne ved at vekselstrømmen har
passert null er slukket. Har man f. eks. en veksel
strømsbryter i almindelig tørr luft ved en spenning
på 60 000 Volt og 100 Arap. strømstyrke, så kan
denne lysbue trekkes ut i en lengde på 18 meter. I
vann eller olje brister en tilsvarende lysbue allerede
ved en lengde av 1,8 meter. De fysikalske forhold
i de to tilfelle er altså vidt forskjellige.
Enhver vekselstrøras lysbue må forsvinne ved
strømmens passering av null. Det er altså forhol
dene ved nydannelsen som er de besteramende. Der
er herunder motstridende krefter i arbeide. De glø
dende kontaktpoler søker på den ene side å utsende
tilstrekkelig antall ioner som ved støt og i forbin
delse med de fra siste lysbue ennu frittsvevende
ioner skal danne den nye lysbue. På den annen
side er der avioniserende virkninger tilstede ved at
positive og negative ioner finner hinannen og gjen
sidig nøitraliseres eller ionene fastklebes til tyngre
molekyler og blir tungt bevegelige. I luft går denne
siste avioniserende virkning meget langsomt for sig
og nytendingen kan finne sted over langt større av
stander enn i vannstoff, hvor avioniseringen skjer
meget hurtig. Avstanden over hvilken nytending
kan finne sted er derfor i vannstoff betydelig kor
tere. Matematisk lar denne avstand sig uttrykke ved
formlen
Til brytere for høispenningsanlegg har man i de
siste 20 år så godt som utelukkende anvendt olje
brytere hvis konstruksjon kun har undergått mini
male forandringer. Riktignok er ydeevnen efter
bvert forbedret ved anvendelse av flere bruddsteder,
eksplosjonskammere og forbedrede kontakter, så at
man idag kan mestre alle de i praksis forekommende
strømstyrker og belastninger. Tross sin store skik
kethet for øvrig har dog alle brytere med olje som
slukkemedium det til felles at de under sin funksjon
frembringer methan, ætylen og vannstoff som sam
men med luftens surstoff danner en sterkt eksplosiv
blanding. Da dertil oljen seiv alltid er meget brenn
bar, skal der kun en liten uheldig tilfeldighet til for
ågi anledning til de største ødeleggelser. Man må
også være opmerksom på at sådanne ulykker ikke
er utelukkende betinget av utkoblingen av store ener
gimengder. Alene en dårlig kontakt eller løsnet me
kanisk del er tilstrekkelig til å fremkalle katastrofen.
Erfaringsraessig er de siste årsaker de hyppigst fore
kommende. Bestrebelsene har derfor i de seneste
år på mange hold gått i retning av å finne bryterkon
struksjoner uten brennbart slukkemedium. De vik-
hvor l er lysbyens lengde i cm. og U den tilbakeven
dende spenning mellem kontaktene i kV.
ELEKTROTEKNISK TIDSSKRIFT
461
