Inventar.

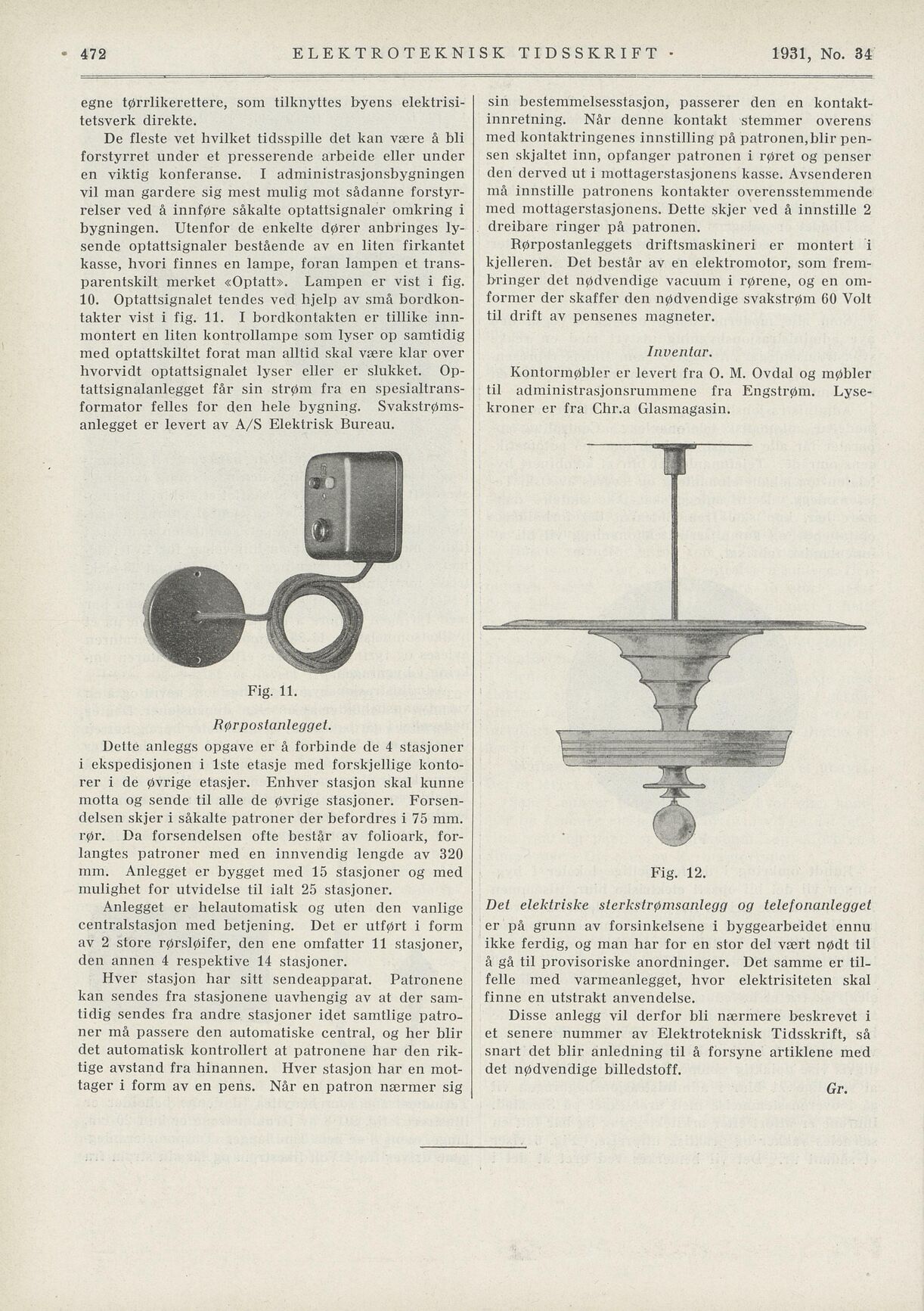

ELEKTROTEKNISK TIDSSKRIFT 1931, No. 34
sin besteramelsesstasjon, passerer den en kontakt
innretning. Når denne kontakt stemmer overens
med kontaktringenes innstilling på patronen,blir pen
sen skjaltet inn, opfanger patronen i røret og penser
den derved ut i mottagerstasjonens kasse. Avsenderen
må innstille patronens kontakter overensstemmende
med mottagerstasjonens. Dette skjer ved å innstille 2
dreibare ringer på patronen.
egne tørrlikerettere, som tilknyttes byens elektrisi
tetsverk direkte.
De fleste vet hvilket tidsspille det kan være å bli
forstyrret under et presserende arbeide eller under
en viktig konferanse. I administrasjonsbygningen
vil man gardere sig mest mulig mot sådanne forstyr
relser ved å innføre såkalte optattsignaler omkring i
bygningen. Utenfor de enkelte dører anbringes ly
sende optattsignaler bestående av en liten firkantet
kasse, hvori finnes en lampe, foran lampen et trans
parentskilt merket «Optatt». Lampen er vist i fig.
10, Optattsignalet tendes ved hjelp av små bordkon
takter vist i fig. 11. I bordkontakten er tillike inn
montert en liten kontrollampe som lyser op samtidig
med optattskiltet forat man alltid skal være klar over
hvorvidt optattsignalet lyser eller er slukket. Op
tattsignalanlegget får sin strøm fra en spesialtrans
forraator felles for den hele bygning. Svakstrøms
anlegget er levert av A/S Elektrisk Bureau.
Rørpostanleggets driftsmaskineri er montert i
kjelleren. Det består av en elektromotor, som frem
bringer det nødvendige vacuum i rørene, og en om
former der skaffer den nødvendige svakstrøm 60 Volt
til drift av pensenes magneter.
Kontormøbler er levert fra 0. M. Ovdal og møbler
til administrasjonsruramene fra Engstrøm. Lyse
kroner er fra Chr.a Glasmagasin.
Dette anleggs opgave er å forbinde de 4 stasjoner
i ekspedisjonen i Iste etasje med forskjellige konto
rer i de øvrige etasjer. Enhver stasjon skal kunne
motta og sende til alle de øvrige stasjoner. Forsen
delsen skjer i såkalte patroner der befordres i 75 mm.
rør. Da forsendelsen ofte består av folioark, for
langtes patroner med en innvendig lengde av 320
mm. Anlegget er bygget med 15 stasjoner og med
mulighet for utvidelse til ialt 25 stasjoner.
Det elektriske sterkstrømsanlegg og telefonanlegget
er på grunn av forsinkelsene i byggearbeidet ennu
ikke ferdig, og man har for en stor del vært nødt til
ågå til provisoriske anordninger. Det samme er til
felle med varmeanlegget, hvor elektrisiteten skal
finne en utstrakt anvendelse.
Anlegget er helautomatisk og uten den vanlige
centralstasjon med betjening. Det er utført i form
av 2 store rørsløifer, den ene omfatter 11 stasjoner,
den annen 4 respektive 14 stasjoner.
Hver stasjon har sitt sendeapparat. Patronene
kan sendes fra stasjonene uavhengig av at der sam
tidig sendes fra andre stasjoner idet samtlige patro
ner må passere den automatiske central, og her blir
det automatisk kontrollert at patronene har den rik
tige avstand fra hinannen. Hver stasjon har en mot
tager i form av en pens. Når en patron nærmer sig
Disse anlegg vil derfor bli nærmere beskrevet i
et senere nummer av Elektroteknisk Tidsskrift, så
snart det blir anledning til å forsyne artiklene med
det nødvendige billedstoff.
Rørpostanlegget.
Fig. 11.
Fig. 12.
