NORDISKA MUSEETS MODELL AV LJUSNE MASUGN.
133
tar sin början. Allt övrigt hänför sig till åren 1860-61. De
yttermurar, som ge masugnen dess karaktäristiska form, äro av slaggsinder,
från början grå till färgen, men, sedan de fuktiga vindarna från
havet gjort sin verkan på den i slaggen förefintliga järnhalten,
har denna färg övergått i olika skiftningar av rostbrunt och givit
åt byggnaderna en säregen patina, som väl kan förklara tidigare
misstag med avseende på anläggningens ålder. Alla fyra hörnen ha

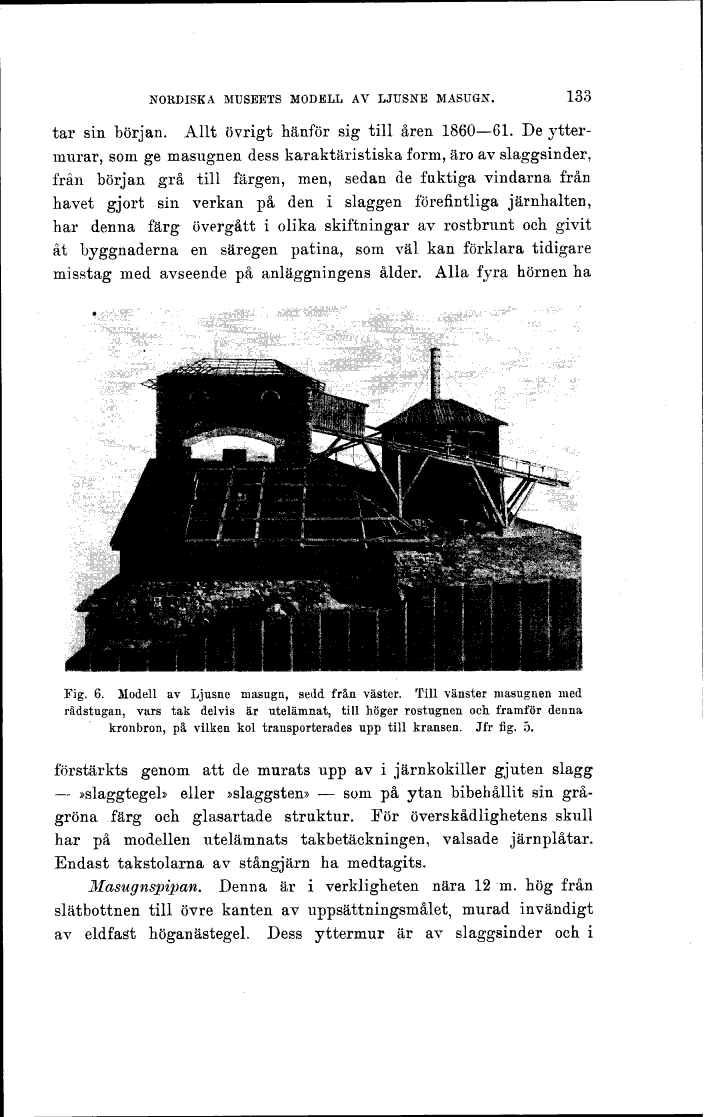

Fig. 6. Modell av Ljusne masugn, sedd från väster. Till vänster masugnen med
rådstugan, vars tak delvis är utelämnat, till höger rostugnen och framför denna
kronbron, på vilken kol transporterades upp till kransen. Jfr fig. 5.
förstärkts genom att de murats upp av i järnkokiller gjuten slagg
- »slaggtegel» eller »slaggsten» - som på ytan bibehållit sin
grågröna färg och glasartade struktur. För överskådlighetens skull
har på modellen utelämnats takbetäckningen, valsade järnplåtar.
Endast takstolarna av stångjärn ha medtagits.
Masugnspipan. Denna är i verkligheten nära 12 m. hög från
slätbottnen till övre kanten av uppsättningsmålet, murad invändigt
av eldfast höganästegel. Dess yttermur är av slaggsinder och i
