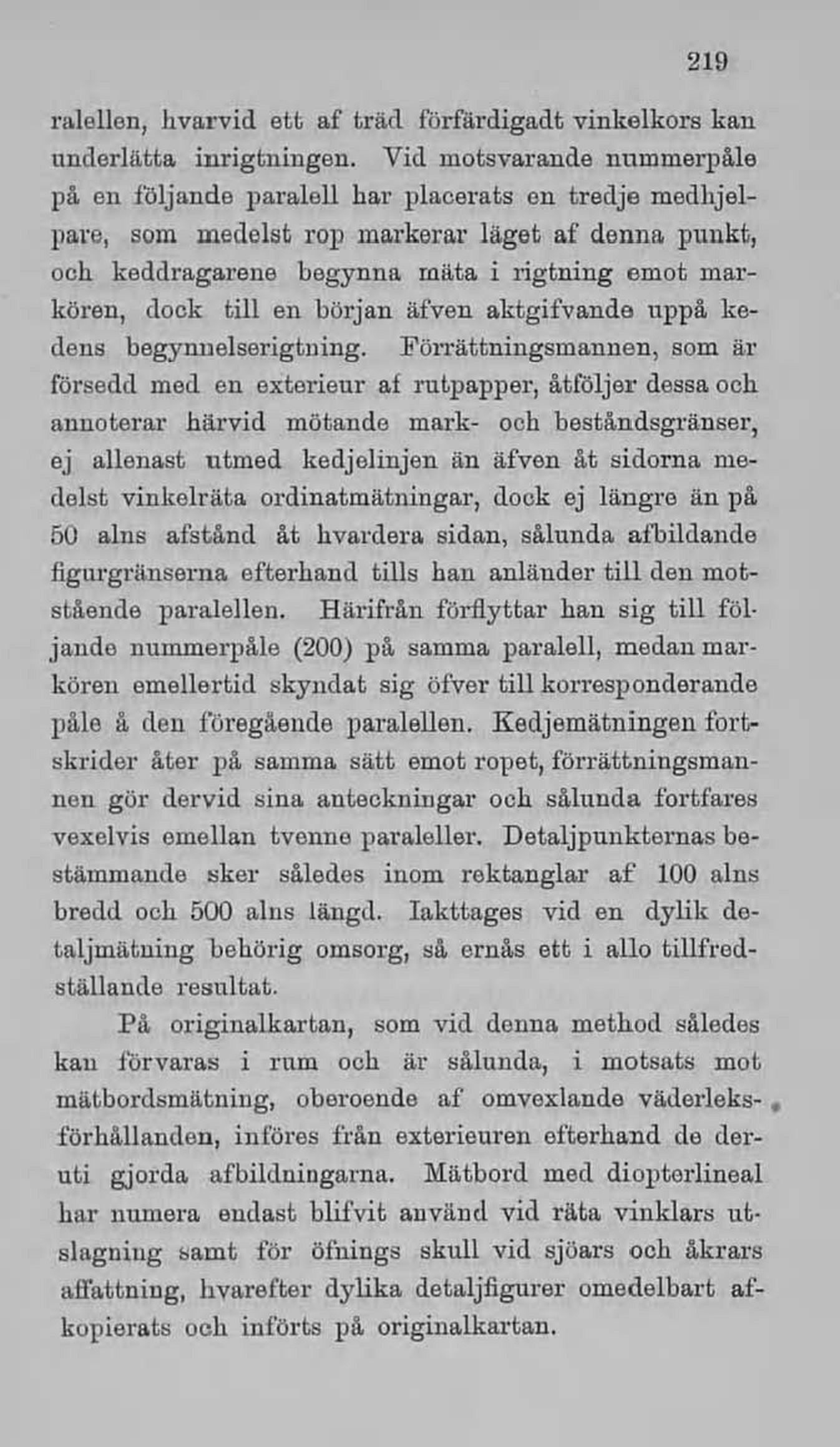

mielien, hvarvid ett af träd förfärdigadt vinkelkors kan
underlätta inrigtningen. Vid motsvarande nummerpåle
på en följande paralell bar placerats en tredje
medhjel-pare, som medelst rop markerar läget af denna punkt,
och keddragarene begynna rnäta i rigtning emot
markören, dock till en början äfven aktgifvande uppå
ke-deus begynnelserigtning. Förrättningsmannen, som är
försedd med en extorieur al rutpapper, åtföljer dessa och
anuoterar härvid mötande mark- och beståndsgränser,
ej allenast utmed kedjelinjen än äfven åt sidorna
medelst vinkelräta ordinatmätningar, dock ej längre än på
5U alns afstånd åt hvardera sidan, sålunda albildande
figurgränserna efterhand tills han anländer till den
motstående paralellen. Härifrån förflyttar han sig till
följande nummerpåle (200) på samma paralell, medan
markören emellertid skyndat sig öfver till korresponderande
påle å den föregående paralellen. Kedjemätningen
fortskrider åter på samma sätt emot ropet,
förrättningsman-neu gör dervid sina anteckningar och sålunda fortfarna
vexelvis emellan tvenne paraleller. Detaljpunkternas
bestämmande sker således inom rektanglar af 100 alns
bredd och 500 alns längd. Iakttages vid en dylik
do-taljmätuiug behörig omsorg, så ernås ett i allo
tillfredställande resultat.
På originalkartan, som vid denna metliod således
kan förvaras i rum och är sålunda, i motsats mot
inätbordsmätning, oberoende af omvexlande väderleks- ,
förhållanden, införes från exterieuren efterhand de
der-uti gjorda afbildningarna. Mätbord med dioptorlineal
har numera endast blifvit använd vid räta vinklars
ut-slagniug samt för öfnings skull vid sjöars och åkrars
affattniug, livarefter dylika detaljfigurer omedelbart
af-kopierats och införts på originalkartan.
