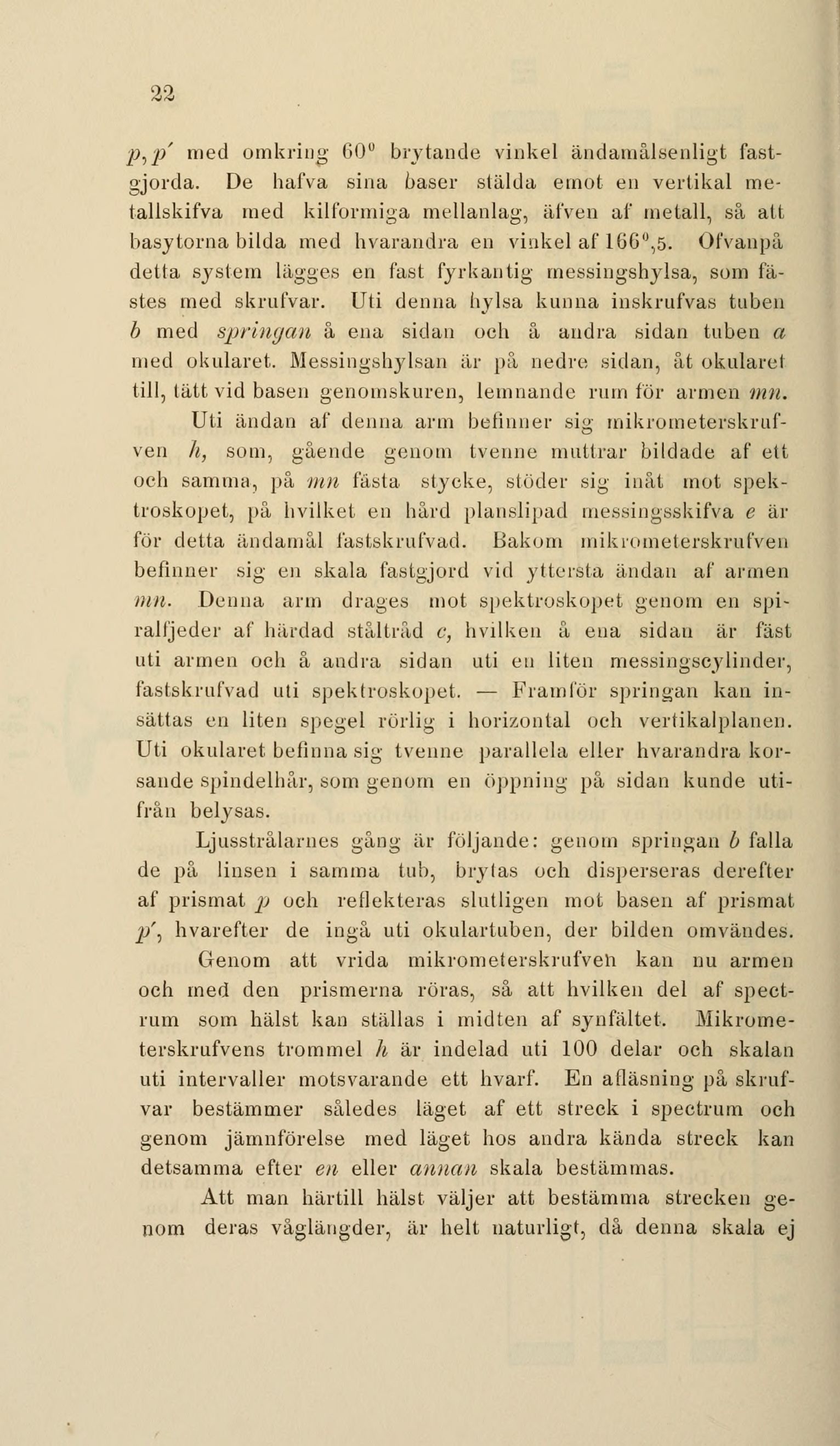

48
p,p’ med omkring 60° brytande vinkel ändamålsenligt
fastgjorda. De hafva sina baser stälda emot en vertikal
metallskifva med kilformiga mellanlag, äfven af metall, så att
basytorna bilda med hvarandra en vinkel af 166°,5. Ofvanpå
detta system lägges en fast fyrkantig messingshylsa, som
fästes med skrufvar. Uti denna hylsa kunna inskrufvas tuben
b med springan å ena sidan och å andra sidan tuben a
ined okularet. Messingshylsan är på nedre sidan, åt okularet
till, lätt vid basen genomskuren, lemnande rum för armen mn.
Uti ändan af denna arm befinner sig
mikrometerskruf-ven h, som, gående genom tvenne muttrar bildade af ett
och samma, på mn fästa stycke, stöder sig inåt mot
spektroskopet, på hvilket en hård planslipad messingsskifva e är
för detta ändamål fastskrufvad. Bakom mikrometerskrufven
befinner sig en skala fastgjord vid yttersta ändan af armen
mn. Denna arm drages mot spektroskopet genom en
spi-ralfjeder af härdad ståltråd c, hvilken å ena sidan är fäst
uti armen och å audra sidan uti en liten messingscylinder,
fastskrufvad uti spektroskopet. — Framför springan kan
insättas en liten spegel rörlig i horizontal och vertikalplanen.
Uti okularet befinna sig tvenne parallela eller hvarandra
korsande spindelhår, som genom en öppning på sidan kunde
utifrån belysas.
Ljusstrålarnes gång är följande: genom springan b falla
de på linsen i samma tub, brytas och disperseras derefter
af prismat p och reflekteras slutligen mot basen af prismat
p\ hvarefter de ingå uti okulartuben, der bilden omvändes.
Genom att vrida mikrometerskrufveh kan nu armen
och med den prismerna röras, så att hvilken del af
Spectrum som hälst kan ställas i midten af synfältet.
Mikrome-terskrufvens trommel h är indelad uti 100 delar och skalan
uti intervaller motsvarande ett hvarf. En afläsning på
skrufvar bestämmer således läget af ett streck i spectrum och
genom jämnförelse med läget hos andra kända streck kan
detsamma efter en eller annan skala bestämmas.
Att
man härtill hälst väljer att bestämma strecken
genom deras våglängder, är helt naturligt, då denna skala ej
