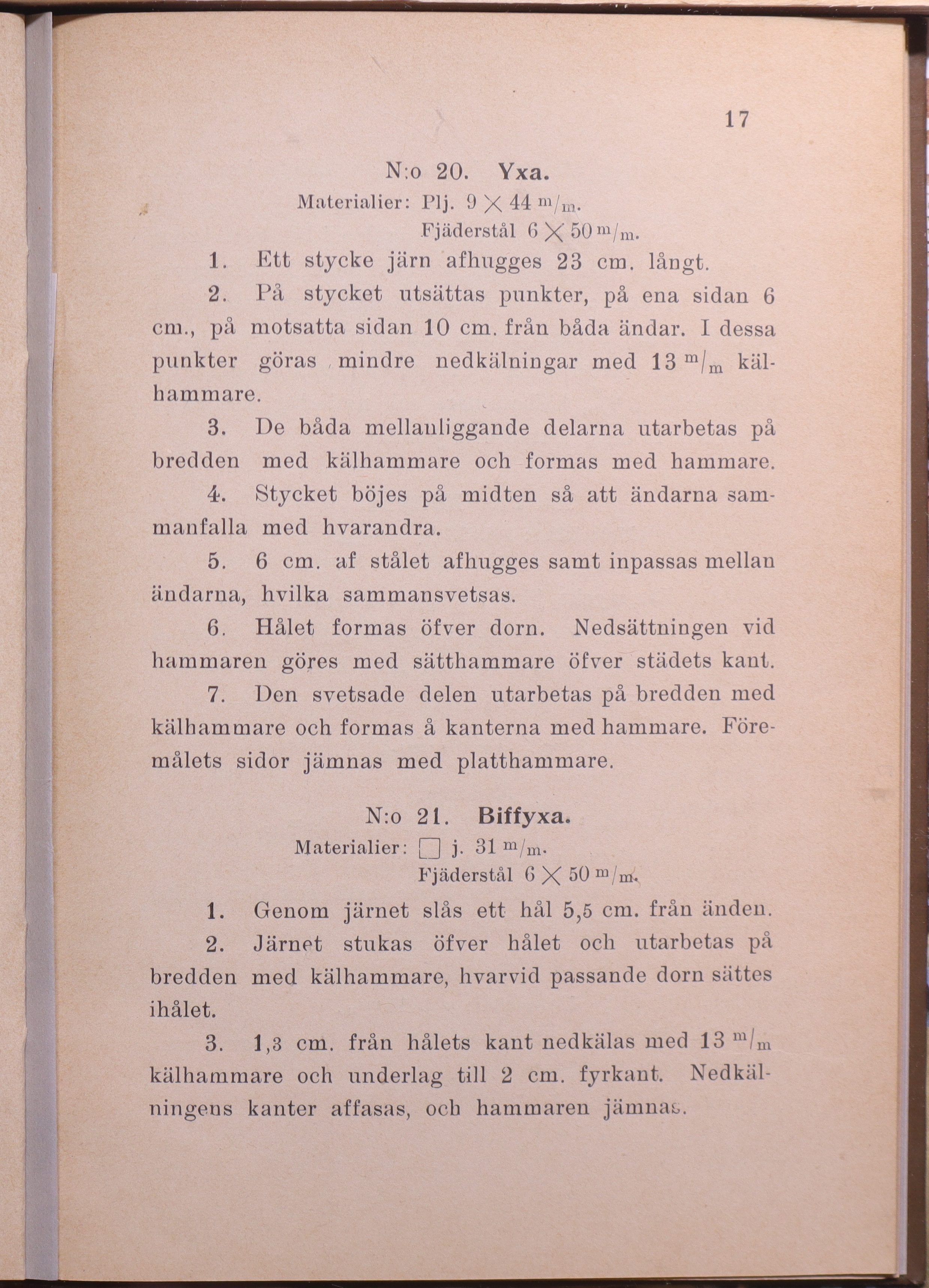

Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
17
N:o 20. Yxa.
Materialier: Plj. 9 X 44 m/m-
.Fjäderstål 6 X50m/m.
1. Ett stycke järn afhugges 23 cm. långt.
2. På stycket utsättas punkter, på ena sidan 6
cm., på motsatta sidan 10 cm. från båda ändar. I dessa
punkter göras , mindre nedkälningar med 13m/m
käl-hammare.
3. De båda mellanliggande delarna utarbetas på
bredden med kälhammare och formas med hammare.
4. Stycket böjes på midten så att ändarna
sammanfalla med hvarandra.
5. 6 cm. af stålet afhugges samt inpassas mellan
ändarna, hvilka sammansvetsas.
6. Hålet formas öfver dorn. Nedsättningen vid
hammaren göres med sätthammare öfver städets kant.
7. Den svetsade delen utarbetas på bredden med
kälhammare och formas å kanterna med hammare.
Föremålets sidor jämnas med platthammare.
N:o 21. Biffyxa.
Materialier: □ j. 31 m/m-
Fjäderstål 6 X 50 m/n^
1. Genom järnet slås ett hål 5,5 cm. från änden.
2. Järnet stukas öfver hålet och utarbetas på
bredden med kälhammare, hvarvid passande dorn sättes
ihålet.
3. 1,3 cm. från hålets kant nedkälas med 13 m/m
kälhammare och underlag till 2 cm. fyrkant.
Nedkäl-ningens kanter affasas, och hammaren jämnas.
