23

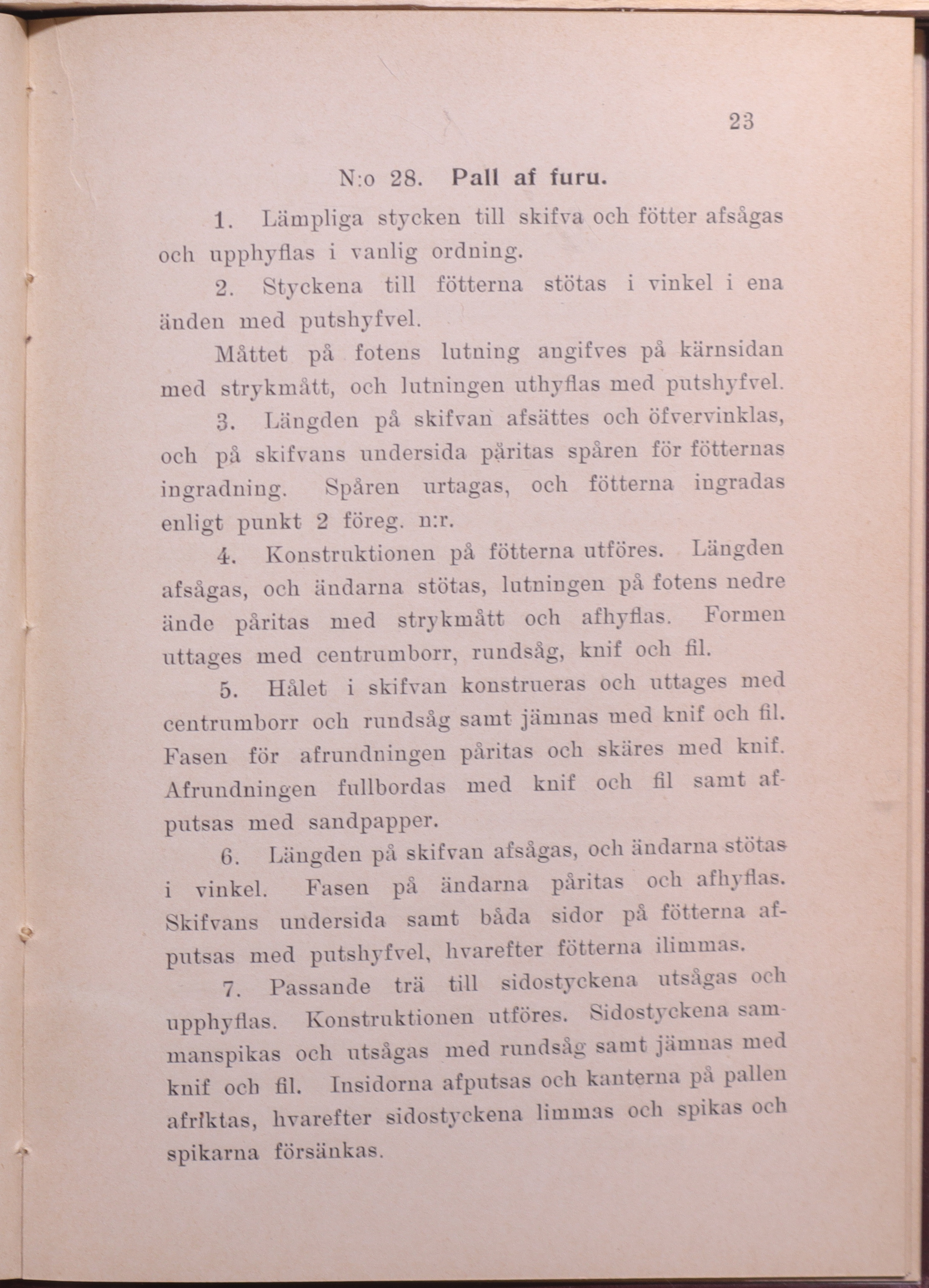

N:o 28. Pall af furu.
1. Lämpliga stycken till skifva och fötter afsågas
och upphyflas i vanlig ordning.
2. Styckena till fötterna stötas i vinkel i ena
änden med putshyfvel.
Måttet på fotens lutning angifves på kärnsidan
med strykmått, och lutningen uthyflas med putshyfvel.
3. Längden på skifvan af sättes och öfvervinnas,
och på skifvans undersida påritas spåren för fötternas
ingradning. Spåren urtagas, och fötterna ingradas
enligt punkt 2 föreg. n:r.
4. Konstruktionen på fötterna utföres. Längden
afsågas, och äudarna stötas, lutningen på fotens nedre
ände påritas med strykmått och afhyflas. Formen
uttages med centrumborr, rundsåg, knif och fil.
5. Hålet i skifvan konstrueras och uttages med
centrumborr och rundsåg samt jämnas med knif och fil.
Fasen för afrundningen påritas och skäres med knif.
Afrundningen fullbordas med knif och fil samt
af-putsas med sandpapper.
6. Längden på skifvan afsågas, och ändarna stötas
i vinkel. Fasen på ändarna påritas och afhyflas.
Skifvans undersida samt båda sidor på fötterna
af-putsas med putshyfvel, hvarefter fötterna ilimmas.
7. Passande trä till sidostyckena utsågas och
upphyflas. Konstruktionen utföres. Sidostyckena
sam-manspikas och utsågas med rundsåg samt jämuas med
knif och fil. Insidorna afputsas och kanterna på pallen
afrlktas, hvarefter sidostyckena limmas och spikas och
spikarna försänkas.
