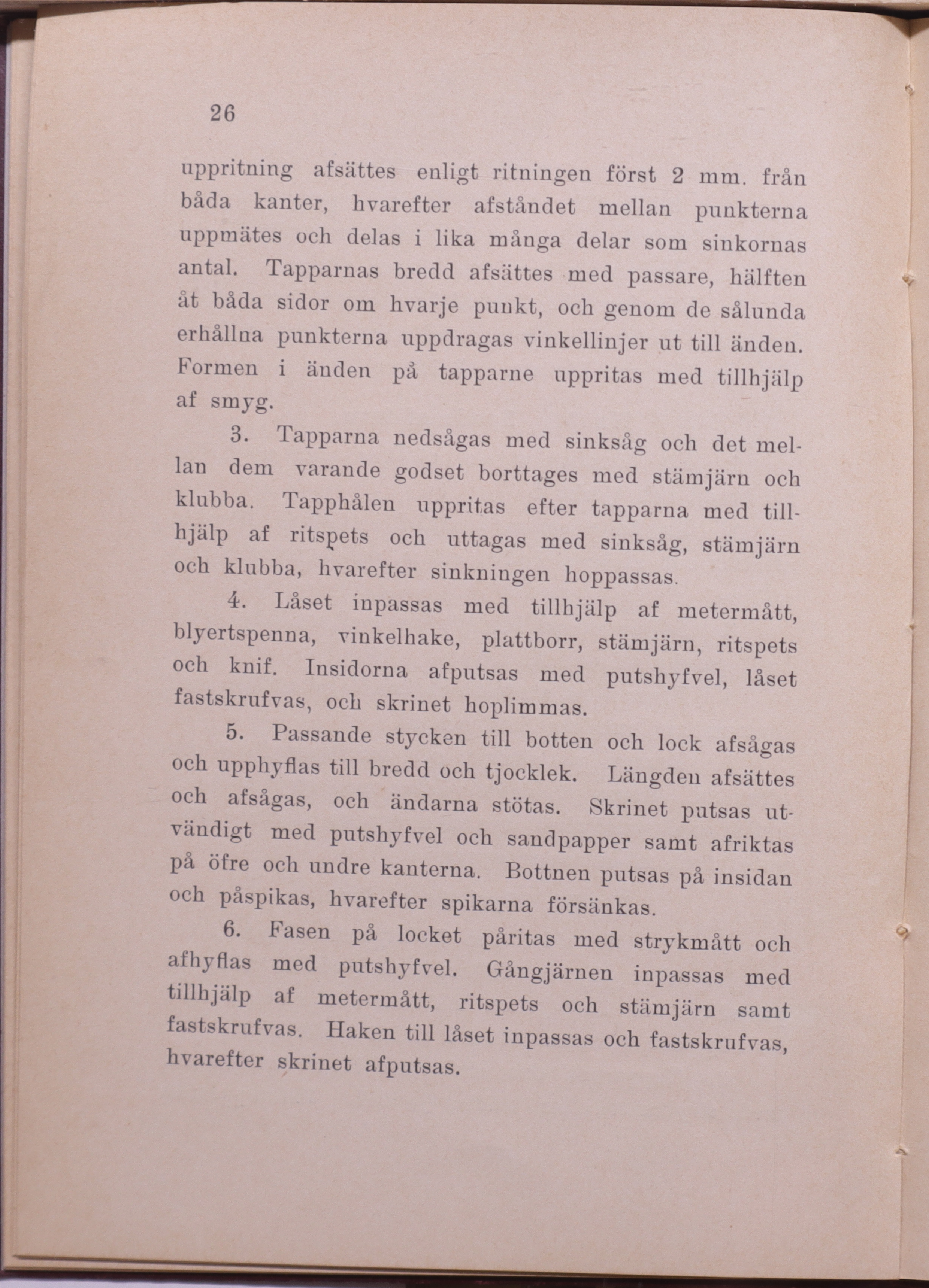

26
uppritning afsättes enligt ritningen först 2 mm. från
båda kanter, hvarefter afståndet mellan punkterna
uppmätes och delas i lika många delar som sinkornas
antal. Tapparnas bredd afsättes med passare, hälften
åt båda sidor om hvarje punkt, och genom de sålunda
erhållna punkterna uppdragas vinkellinjer ut till änden.
Formen i änden på tapparne uppritas med tillhjälp
af smyg.
3. Tapparna nedsågas med sinksåg och det
mellan dem varande godset borttages med stämjärn och
klubba. Tapphålen uppritas efter tapparna med
tillhjälp af ritspets och uttagas med sinksåg, stämjärn
och klubba, hvarefter sinkningen hoppassas.
4. Låset inpassas med tillhjälp af metermått,
blyertspenna, vinkelhake, plattborr, stämjärn, ritspets
och knif. Insidorna afputsas med putshyfvel, låset
fastskrufvas, och skrinet hoplimmas.
5. Passande stycken till botten och lock afsågas
och upphyflas till bredd och tjocklek. Längden afsättes
och afsågas, och ändarna stötas. Skrinet putsas
utvändigt med putshyfvel och sandpapper samt af riktas
på öfre och undre kanterna. Bottnen putsas på insidan
och påspikas, hvarefter spikarna försänkas.
6. Fasen på locket påritas med strykmått och
afhyflas med putshyfvel. Gångjärnen inpassas med
tillhjälp af metermått, ritspets och stämjärn samt
fastskrufvas. Haken till låset inpassas och fastskrufvas,
hvarefter skrinet afputsas.
