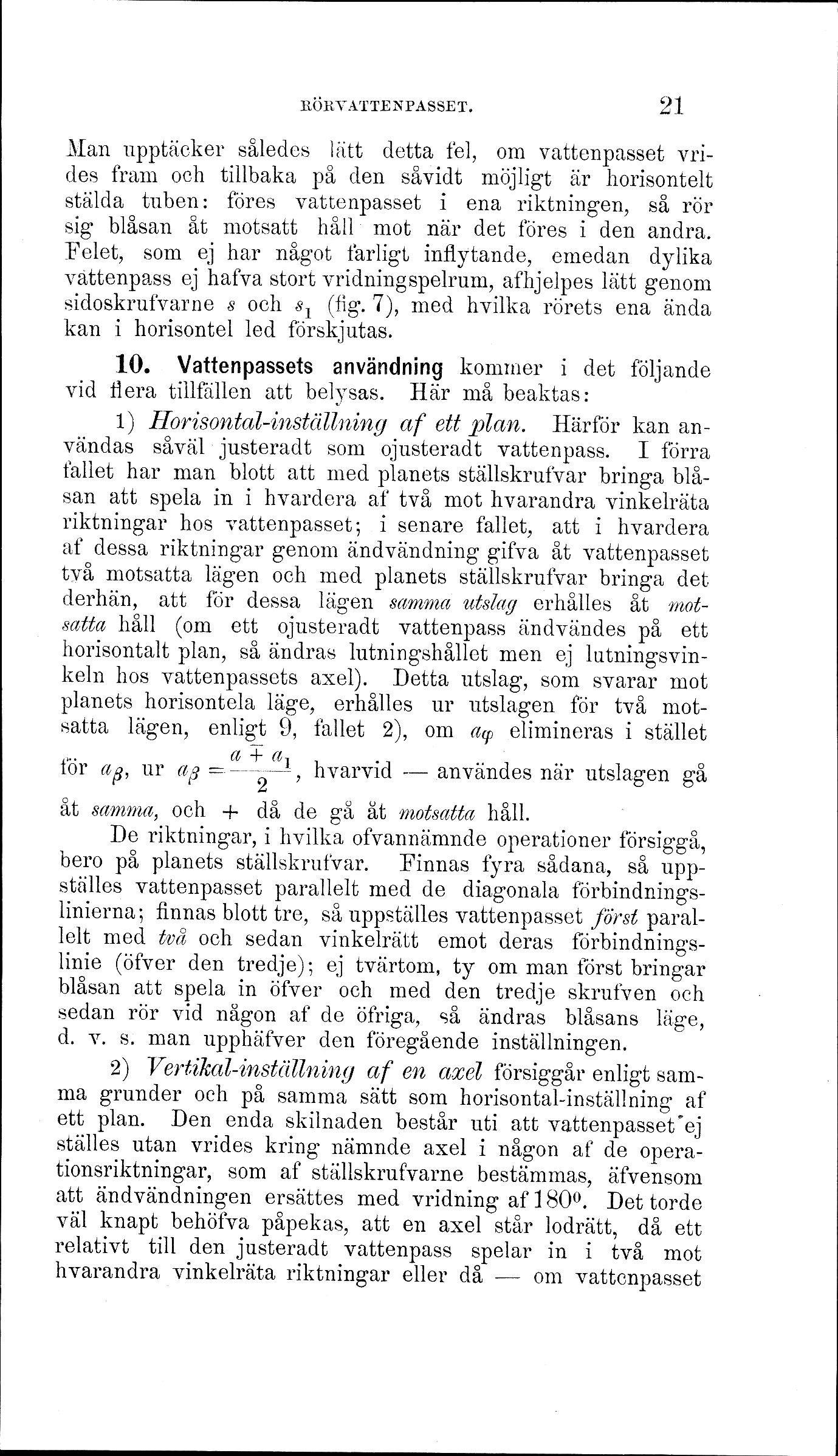

Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has been proofread at least once.
(diff)
(history)
Denna sida har korrekturlästs minst en gång.
(skillnad)
(historik)
Man upptäcker således lätt detta fel, om vattenpasset
vrides fram och tillbaka på den såvidt möjligt är horisontelt
stälda tuben: föres vattenpasset i ena riktningen, så rör
sig blåsan åt motsatt håll mot när det föres i den andra.
Felet, som ej har något farligt inflytande, emedan dylika
vattenpass ej hafva stort vridningspelrum, afhjelpes lätt genom
sidoskrufvarne s och s₁ (fig. 7), med hvilka rörets ena ända
kan i horisontel led förskjutas.
10. Vattenpassets användning kommer i det följande
vid flera tillfällen att belysas. Här må beaktas:
1) Horisontal-inställning af ett plan. Härför kan
användas såväl justeradt som ojusteradt vattenpass. I förra
fallet har man blott att med planets ställskrufvar bringa
blåsan att spela in i hvardera af två mot hvarandra vinkelräta
riktningar hos vattenpasset; i senare fallet, att i hvardera
af dessa riktningar genom ändvändning gifva åt vattenpasset
två motsatta lägen och med planets ställskrufvar bringa det
derhän, att för dessa lägen samma utslag erhålles åt
motsatta håll (om ett ojusteradt vattenpass ändvändes på ett
horisontalt plan, så ändras lutningshållet men ej
lutningsvinkeln hos vattenpassets axel). Detta utslag, som svarar mot
planets horisontela läge, erhålles ur utslagen för två
motsatta lägen, enligt 9, fallet 2), om aᵩ elimineras i stället
för aᵦ, ur
aᵦ = (a ∓ a₁)/2,
hvarvid — användes när utslagen gå
åt samma, och + då de gå åt motsatta håll.
De riktningar, i hvilka ofvannämnde operationer försiggå,
bero på planets ställskrufvar. Finnas fyra sådana, så
uppställes vattenpasset parallelt med de diagonala
förbindningslinierna; finnas blott tre, så uppställes vattenpasset först
parallelt med två och sedan vinkelrätt emot deras
förbindningslinie (öfver den tredje); ej tvärtom, ty om man först bringar
blåsan att spela in öfver och med den tredje skrufven och
sedan rör vid någon af de öfriga, så ändras blåsans läge,
d. v. s. man upphäfver den föregående inställningen.
2) Vertikal-inställning af en axel försiggår enligt
samma grunder och på samma sätt som horisontal-inställning af
ett plan. Den enda skilnaden består uti att vattenpasset ej
ställes utan vrides kring nämnde axel i någon af de
operationsriktningar, som af ställskrufvarne bestämmas, äfvensom
att ändvändningen ersättes med vridning af 180°. Det torde
väl knapt behöfva påpekas, att en axel står lodrätt, då ett
relativt till den justeradt vattenpass spelar in i två mot
hvarandra vinkelräta riktningar eller då — om vattenpasset
