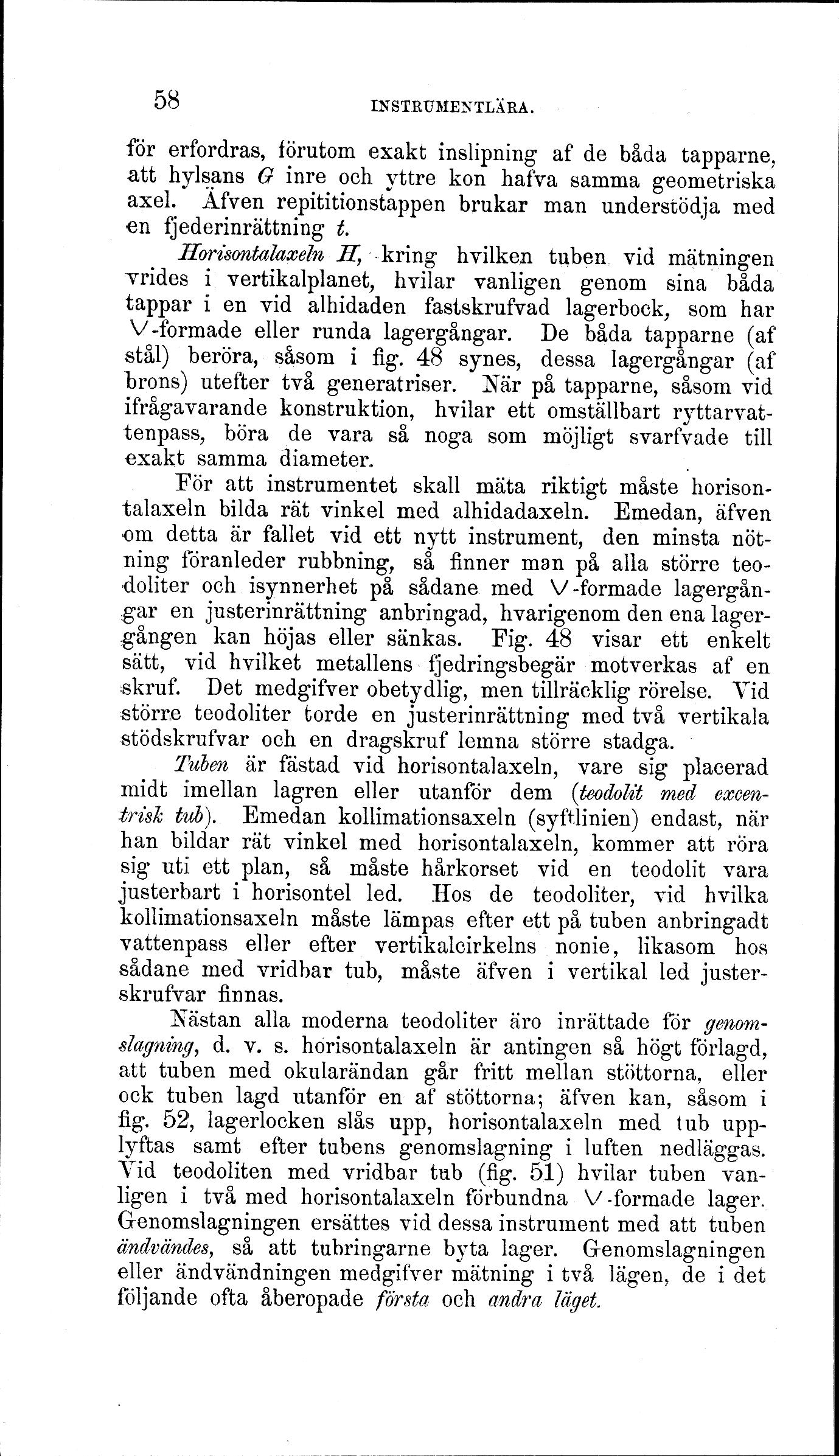

Härför erfordras, förutom exakt inslipning af de båda tapparne,
att hylsans G inre och yttre kon hafva samma geometriska
axel. Äfven repititionstappen brukar man understödja med
ön fjederinrättning t.
Horisontatexeln H, kring hvilken tuben vid mätningen
vrides i vertikalplanet, hvilar vanligen genom sina båda
tappar i en vid alhidaden fastskrufvad lagerbock, som har
V-formade eller runda lagergångar. De båda tapparne (af
stål) beröra, såsom i fig. 48 synes, dessa lagergångar (af
brons) utefter två generatriser. När på tapparne, såsom vid
ifrågavarande konstruktion, hvilar ett omställbart
ryttarvattenpass, böra de vara så noga som möjligt svarfvade till
exakt samma diameter.
För att instrumentet skall mäta riktigt måste
horisontalaxeln bilda rät vinkel med alhidadaxeln. Emedan, äfven
om detta är fallet vid ett nytt instrument, den minsta
nötning föranleder rubbning, så finner man på alla större
teodoliter och isynnerhet på sådane med V-formade
lagergångar en justerinrättning anbringad, hvarigenom den ena
lagergången kan höjas eller sänkas. Fig. 48 visar ett enkelt
sätt, vid hvilket metallens fjedringsbegär motverkas af en
skruf. Det medgifver obetydlig, men tillräcklig rörelse. Vid
större teodoliter torde en justerinrättning med två vertikala
stödskrufvar och en dragskruf lemna större stadga.
Tuben är fästad vid horisontalaxeln, vare sig placerad
midt imellan lagren eller utanför dem (teodolit med
excentrisk tub). Emedan kollimationsaxeln (syftlinien) endast, när
han bildar rät vinkel med horisontalaxeln, kommer att röra
sig uti ett plan, så måste hårkorset vid en teodolit vara
justerbart i horisontel led. Hos de teodoliter, vid hvilka
kollimationsaxeln måste lämpas efter ett på tuben anbringadt
vattenpass eller efter vertikalcirkelns nonie, likasom hos
sådane med vridbar tub, måste äfven i vertikal led
justerskrufvar finnas.
Nästan alla moderna teodoliter äro inrättade för
genomstegning, d. v. s. horisontalaxeln är antingen så högt förlagd,
att tuben med okularändan går fritt mellan stöttorna, eller
ock tuben lagd utanför en af stöttorna; äfven kan, såsom i
fig. 52, lagerlocken slås upp, horisontalaxeln med tub
upplyftas samt efter tubens genomslagning i luften nedläggas.
Vid teodoliten med vridbar tub (fig. 51) hvilar tuben
vanligen i två med horisontalaxeln förbundna V-formade lager.
Genomslagningen ersättes vid dessa instrument med att tuben
ändvändes, så att tubringarne byta lager. Genomslagningen
eller andvändningen medgifver mätning i två lägen, de i det
följande ofta åberopade första och andra läget.
