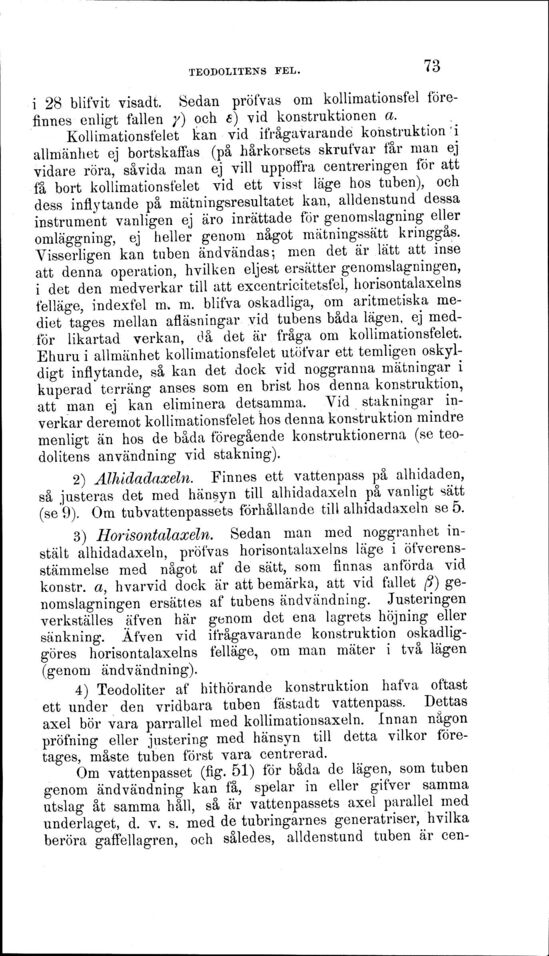

Full resolution (JPEG) - On this page / på denna sida - Första afdelningen. Instrumentlära - Tredje kapitlet. Instrument för vinkelmätning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has been proofread at least once.
(diff)
(history)
Denna sida har korrekturlästs minst en gång.
(skillnad)
(historik)
i 28 blifvit visadt. Sedan pröfvas om kollimationsfel
förefinnes enligt fallen γ) och ε)
vid konstruktionen a.
Kollimationsfelet kan vid ifrågavarande konstruktion i
allmänhet ej bortskaffas (på hårkorsets skrufvar får man ej
vidare röra, såvida man ej vill uppoffra centreringen för att
få bort kollimationsfelet vid ett visst läge hos tuben), och
dess inflytande på mätningsresultatet kan, alldenstund dessa
instrument vanligen ej äro inrättade för genomslagning eller
omläggning, ej heller genom något mätningssätt kringgås.
Visserligen kan tuben ändvändas men det är lätt att inse
att denna operation, hvilken eljest ersätter genomslagningen,
i det den medverkar till att excentricitetsfel, horisontalaxelns
felläge, indexfel m. m. blifva oskadliga, om aritmetiska
mediet tages mellan afläsningar vid tubens båda lägen, ej
medför likartad verkan, då det är fråga om kollimationsfelet.
Ehuru i allmänhet kollimationsfelet utöfvar ett temligen
oskyldigt inflytande, så kan det dock vid noggranna mätningar i
kuperad terräng anses som en brist hos denna konstruktion,
att man ej kan eliminera detsamma. Vid stakningar
inverkar deremot kollimationsfelet hos denna konstruktion mindre
menligt än hos de båda föregående konstruktionerna (se
teodolitens användning vid stakning).
2) Alhidadaxeln. Finnes ett vattenpass på alhidaden,
så justeras det med hänsyn till alhidadaxeln på vanligt sätt
(se 9). Om tubvattenpassets förhållande till alhidadaxeln se 5.
3) Horisontalaxeln. Sedan man med noggranhet
instält alhidadaxeln, pröfvas horisontalaxelns läge i
öfverensstämmelse med något af de sätt, som finnas anförda vid
konstr. a, hvarvid dock är att bemärka, att vid fallet β)
genomslagningen ersättes af tubens ändvändning. Justeringen
verkställes äfven här genom det ena lagrets höjning eller
sänkning. Äfven vid ifrågavarande konstruktion
oskadliggöres horisontalaxelns felläge, om man mäter i två lägen
(genom ändvändning).
4) Teodoliter af hithörande konstruktion hafva oftast
ett under den vridbara tuben fästadt vattenpass. Dettas
axel bör vara parrallel med kollimationsaxeln. Innan någon
pröfning eller justering med hänsyn till detta vilkor
företages, måste tuben först vara centrerad.
Om vattenpasset (fig. 51) för båda de lägen, som tuben
genom ändvändning kan få, spelar in eller gifver samma
utslag åt samma håll, så är vattenpassets axel parallel med
underlaget, d. v. s. med de tubringarnes generatriser, hvilka
beröra gaffellagren, och således, alldenstund tuben är
