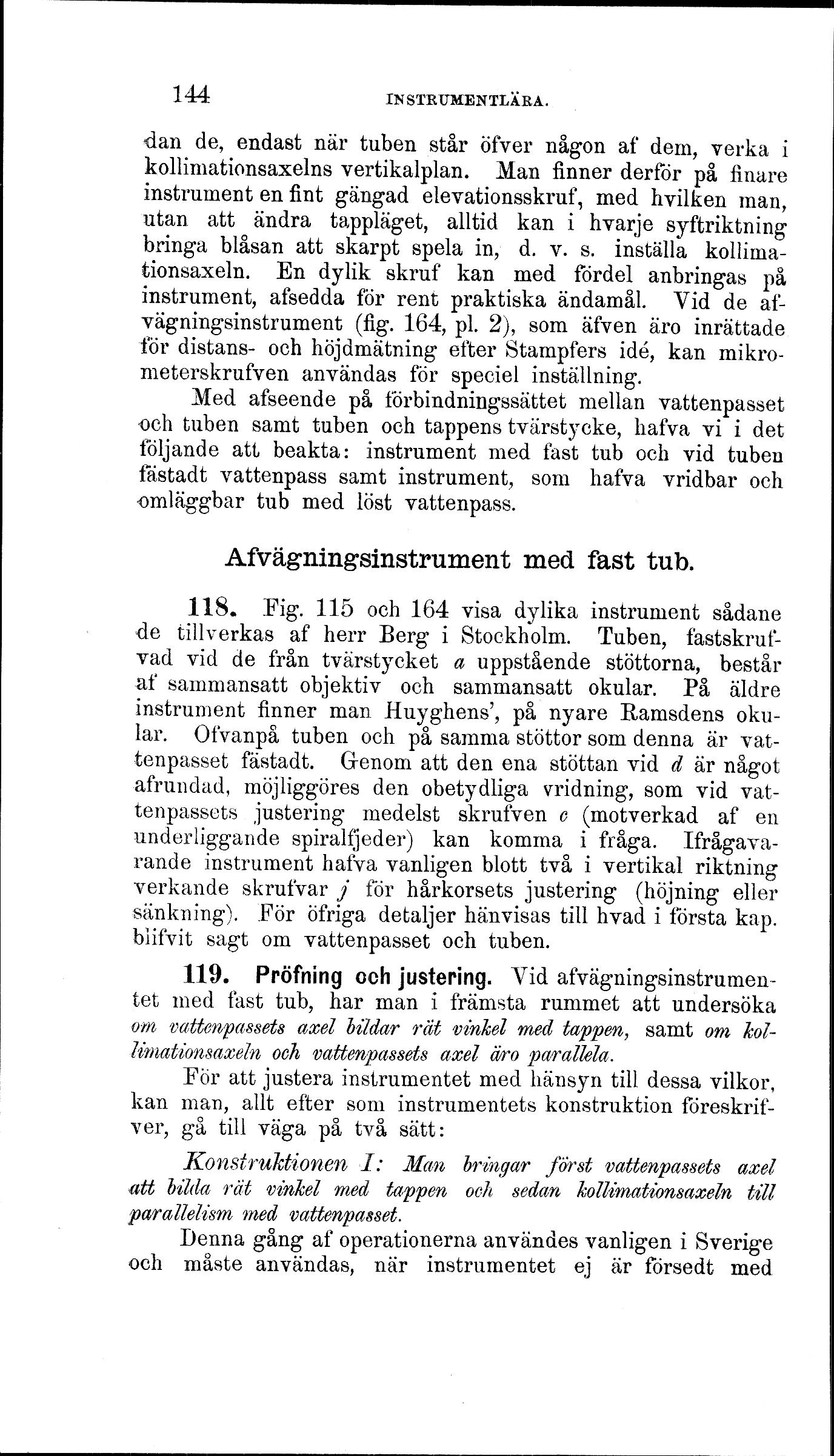

emedan de, endast när tuben står öfver någon af dem, verka i
kollimationsaxelns vertikalplan. Man finner derför på finare
instrument en fint gängad elevationsskruf, med hvilken man,
utan att ändra tappläget, alltid kan i hvarje syftriktning
bringa blåsan att skarpt spela in, d. v. s. inställa
kollimationsaxeln. En dylik skruf kan med fördel anbringas på
instrument, afsedda för rent praktiska ändamål. Vid de
afvägningsinstrument (fig. 164, pl. 2), som äfven äro inrättade
för distans- och höjdmätning efter Stampfers idé, kan
mikrometerskrufven användas för speciel inställning.
Med afseende på förbindningssättet mellan vattenpasset
och tuben samt tuben och tappens tvärstycke, hafva vi i det
följande att beakta: instrument med fast tub och vid tuben
fästadt vattenpass samt instrument, som hafva vridbar och
omläggbar tub med löst vattenpass.
Afvägningsinstrument med fast tub.
118. Fig. 115 och 164 visa dylika instrument sådane
de tillverkas af herr Berg i Stockholm. Tuben,
fastskrufvad vid de från tvärstycket a uppstående stöttorna, består
af sammansatt objektiv och sammansatt okular. På äldre
instrument finner man Huyghens’, på nyare Ramsdens
okular. Ofvanpå tuben och på samma stöttor som denna är
vattenpasset fästadt. Genom att den ena stöttan vid d är något
afrundad, möjliggöres den obetydliga vridning, som vid
vattenpassets justering medelst skrufven c (motverkad af en
underliggande spiralfjeder) kan komma i fråga.
Ifrågavarande instrument hafva vanligen blott två i vertikal riktning
verkande skrufvar j för hårkorsets justering (höjning eller
sänkning). För öfriga detaljer hänvisas till hvad i första kap.
blifvit sagt om vattenpasset och tuben.
119. Pröfning och justering. Vid afvägningsinstrumentet
med fast tub, har man i främsta rummet att undersöka
om vattenpassets axel bildar rät vinkel med tappen, samt om
kollimationsaxeln och vattenpassets axel äro parallela.
För att justera instrumentet med hänsyn till dessa vilkor,
kan man, allt efter som instrumentets konstruktion
föreskrifver, gå till väga på två sätt:
Konstruktionen I: Man bringar först vattenpassets axel
att bilda rät vinkel med tappen och sedan kollimationsaxeln till
parallelism med vattenpasset.
Denna gång af operationerna användes vanligen i Sverige
och måste användas, när instrumentet ej är försedt med
