Aneroidbarometern.

133. Den första metallbarometern uppvisades år 1847
af Vidi. Den bestod hufvudsakligen såsom än i dag af en
lufttom cylinder, hvars koncentriskt refflade tak höjer eller
sänker sig (dervid motverkad af en fjederinrättning) allt
efter som lufttrycket minskas eller ökas, och hvars rörelser,
genom en förstorande utvecklingsmekanism öfverföras i
rotationsrörelse hos en visare. Denna barometer, benämndes af
uppfinnaren "barometre aneroide" (barometer utan vätska).

Någon tid derefter konstruerade Bourdon sin
"metallbarometer", hvilken som bekant utgöres af ett lufttomt och
böjdt rör, som rätar ut sig, eller ytterligare böjer sig allt
efter som lufttrycket minskas eller ökas och hvars rörelser
äfven genom en förstorande utvexlingsmekanism fortplantas
till en visare. Sedermera hafva Naudet m. fl. mer eller
mindre modifierat Vidis konstruktion.

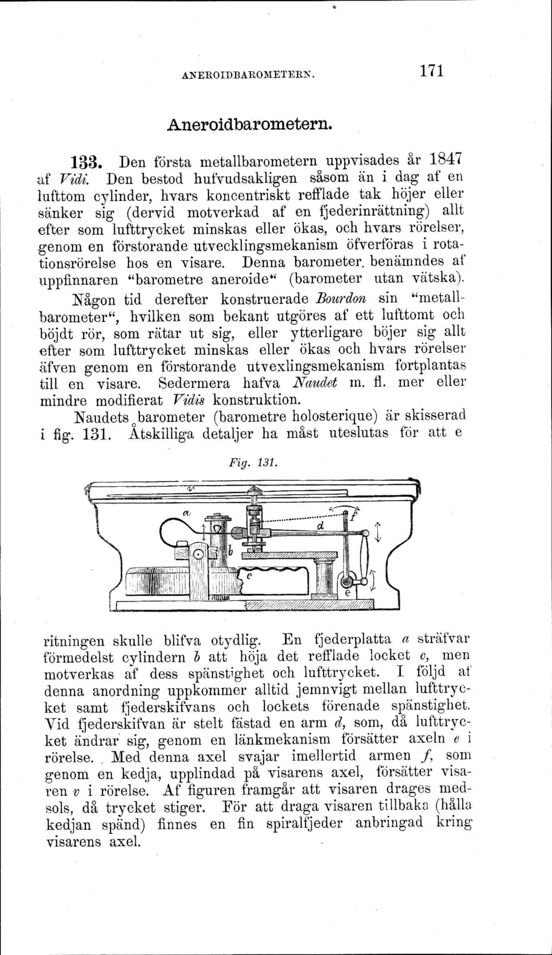

Fig. 131.


Naudets barometer (barometre holosterique) är skisserad
i fig. 131. Åtskilliga detaljer ha måst uteslutas för att ej
ritningen skulle blifva otydlig. En fjederplatta a sträfvar
förmedelst cylindern b att höja det refflade locket c, men
motverkas af dess spänstighet och lufttrycket. I följd af
denna anordning uppkommer alltid jemnvigt mellan
lufttrycket samt fjederskifvans och lockets förenade spänstighet.
Vid fjederskifvan är stelt fästad en arm d, som, då
lufttrycket ändrar sig, genom en länkmekanism försätter axeln e i
rörelse. Med denna axel svajar imellertid armen f, som
genom en kedja, upplindad på visarens axel, försätter
visaren v i rörelse. Af figuren framgår att visaren drages
medsols, då trycket stiger. För att draga visaren tillbaka (hålla
kedjan spänd) finnes en fin spiralfjeder anbringad kring
visarens axel.
