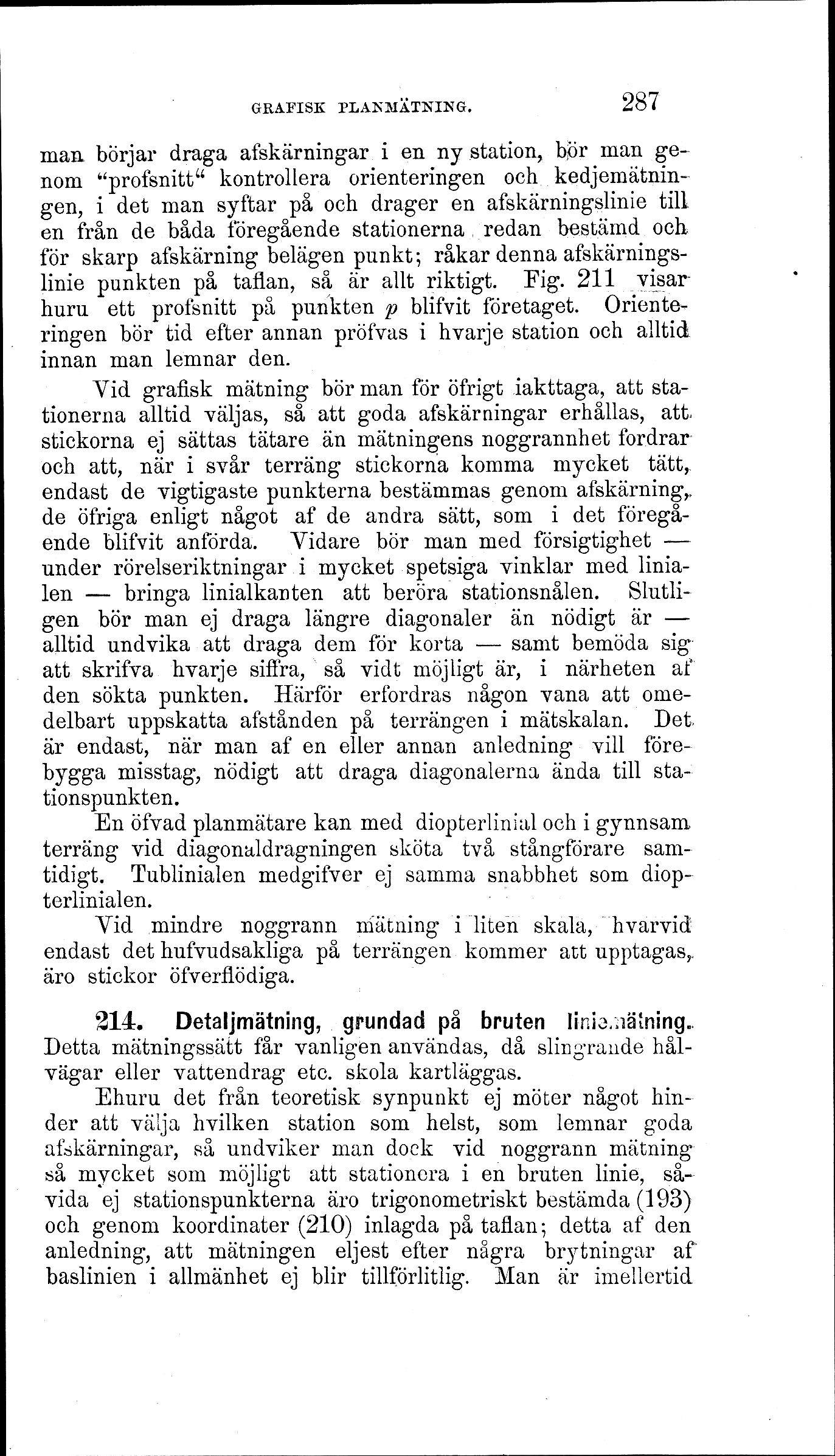

Full resolution (JPEG) - On this page / på denna sida - Andra afdelningen. Mätningslära - Tionde kapitlet. Horisontalmätning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has been proofread at least once.
(diff)
(history)
Denna sida har korrekturlästs minst en gång.
(skillnad)
(historik)
man börjar draga afskärningar i en ny station, bör man
genom "profsnitt" kontrollera orienteringen och
kedjemätningen, i det man syftar på och drager en afskärningslinie till
en från de båda föregående stationerna redan bestämd och
för skarp afskärning belägen punkt; råkar denna
afskärningslinie punkten på taflan, så är allt riktigt. Fig. 211 visar
huru ett profsnitt på punkten p blifvit företaget.
Orienteringen bör tid efter annan pröfvas i hvarje station och alltid
innan man lemnar den.
Yid grafisk mätning bör man för öfrigt iakttaga, att
stationerna alltid väljas, så att goda afskärningar erhållas,
att stickorna ej sättas tätare än mätningens noggrannhet fordrar
och att, när i svår terräng stickorna komma mycket tätt,
endast de vigtigaste punkterna bestämmas genom afskärning,
de öfriga enligt något af de andra sätt, som i det
föregående blifvit anförda. Vidare bör man med försigtighet —
under rörelseriktningar i mycket spetsiga vinklar med
linialen — bringa linialkanten att beröra stationsnålen.
Slutligen bör man ej draga längre diagonaler än nödigt är —
alltid undvika att draga dem för korta — samt bemöda sig
att skrifva hvarje siffra, så vidt möjligt är, i närheten af
den sökta punkten. Härför erfordras någon vana att
omedelbart uppskatta afstånden på terrängen i mätskalan. Det
är endast, när man af en eller annan anledning vill
förebygga misstag, nödigt att draga diagonalerna ända till
stationspunkten.
En öfvad planmätare kan med diopterlinial och i gynnsam
terräng vid diagonaldragningen sköta två stångförare
samtidigt. Tublinialen medgifver ej samma snabbhet som
diopterlinialen.
Vid mindre noggrann mätning i liten skala, hvarvid
endast det hufvudsakliga på terrängen kommer att upptagas,
äro stickor öfverflödiga.
214. Detaljmätning, grundad på bruten liniemätning.
Detta mätningssätt får vanligen användas, då slingrande
hålvägar eller vattendrag etc. skola kartläggas.
Ehuru det från teoretisk synpunkt ej möter något
hinder att välja hvilken station som helst, som lemnar goda
afskärningar, så undviker man dock vid noggrann mätning
så mycket som möjligt att stationera i en bruten linie,
såvida ej stationspunkterna äro trigonometriskt bestämda (193)
och genom koordinater (210) inlagda på taflan; detta af den
anledning, att mätningen eljest efter några brytningar af
baslinien i allmänhet ej blir tillförlitlig. Man är imellertid
